1 AI DPSK原创下列关于串联电路和并联电路的说法中正确的是 (
①用电器逐个顺次连接起来的电路是串联电路，用电器并列连接起来的电路是并联电路
②串、并联电路中的一个用电器发生开路，其他用电器立即停止工作
③串、并联电路中开关的位置都不影响它对用电器的控制
④连接串联电路时，开关可以接在电源的正、负两极处，也可以接在用电器之间
A.①②④
B.①③
C.①④
D.①②③④
C
)①用电器逐个顺次连接起来的电路是串联电路，用电器并列连接起来的电路是并联电路
②串、并联电路中的一个用电器发生开路，其他用电器立即停止工作
③串、并联电路中开关的位置都不影响它对用电器的控制
④连接串联电路时，开关可以接在电源的正、负两极处，也可以接在用电器之间
A.①②④
B.①③
C.①④
D.①②③④
答案
C 【解析】用电器逐个顺次连接起来的电路是串联电路，用电器并列连接起来的电路是并联电路，故①正确；并联电路中，各支路是独立工作互不影响的，一个用电器开路，其余用电器能正常工作，故②错误；在并联电路中，干路开关控制所有用电器，支路开关只控制与它串联的用电器，故在并联电路中，开关的位置可能影响它对用电器的控制，故③错误；串联电路中开关的位置不影响它对用电器的控制，故④正确。故选 C。

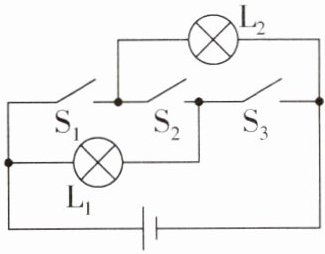

2[2025 吉林松原调研]在如图所示的电路图中,只闭合开关
S₁、S₃
,小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$是并联的;只闭合开关S₂
,小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$是串联的。答案
S₁、S₃ S₂ 【解析】要使小灯泡 L₁、L₂ 并联，应让电流分别流经灯泡 L₁ 与 L₂，再在另一点汇合，回到电源的负极，故应闭合开关 S₁、S₃，断开开关 S₂；要使小灯泡 L₁、L₂ 串联，电流的路径应只有一条，故应闭合开关 S₂，断开开关 S₁、S₃。

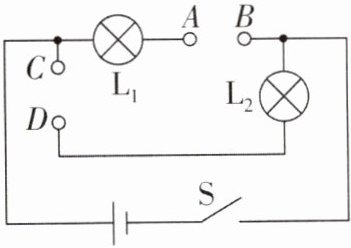

3 如图所示的电路，A、B、C、D是四个接线柱，开关S闭合时：
(1)用导线将A、B连接，再将C、D连接，则灯$\mathrm{L}_1$、$\mathrm{L}_2$是
(2)用导线将A、D连接，则灯$\mathrm{L}_1$、$\mathrm{L}_2$是
(3)用导线将
(1)用导线将A、B连接，再将C、D连接，则灯$\mathrm{L}_1$、$\mathrm{L}_2$是
并
联的；(2)用导线将A、D连接，则灯$\mathrm{L}_1$、$\mathrm{L}_2$是
串
联的；(3)用导线将
B、C
连接，将会出现短路。答案
(1)并 (2)串 (3)B、C
【解析】(1)用导线将A、B连接，再将C、D连接，电流从电源正极流出后分别流过两个灯泡，汇合后经过开关回到电源负极，故此时灯 L₁、L₂ 是并联的；
(2)用导线将A、D连接时，电流从电源正极流出，依次经过 L₁、L₂、开关，然后回到电源负极，故此时 L₁、L₂ 是串联的；
(3)用导线将B、C连接起来将会出现短路。
【解析】(1)用导线将A、B连接，再将C、D连接，电流从电源正极流出后分别流过两个灯泡，汇合后经过开关回到电源负极，故此时灯 L₁、L₂ 是并联的；
(2)用导线将A、D连接时，电流从电源正极流出，依次经过 L₁、L₂、开关，然后回到电源负极，故此时 L₁、L₂ 是串联的；
(3)用导线将B、C连接起来将会出现短路。

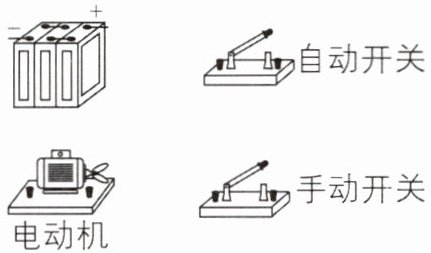

4[2025福建泉州期中]很多住宅小区装备了区分外来车辆的门禁系统，该系统可以自动识别内部车辆并使横杆启动，外部车辆进入时则需要门卫按动按钮才能启动横杆，自动识别系统可等效为一个自动开关，手动按钮是一个手动开关，横杆启动系统可视为一个电动机。请根据以上要求，将电路实物图连接起来。（导线不能交叉）
答案

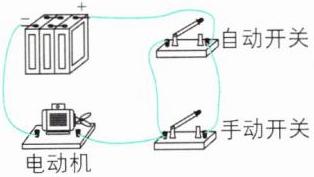

如图所示
【解析】由题意可知，闭合任意一个开关均可以使电动机工作，所以应将两开关并联后再与电动机串联。
5[2026湖南娄底期末]关于生活中的一些电路连接，下列判断正确的是（
A.十字路口的红绿灯是串联的
B.家庭卫生间照明灯和换气扇是并联的
C.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
D.楼道中的电灯是由声控开关和光控开关共同控制的，这两种开关是并联的
刷易错…………………………小心有坑~
B
）A.十字路口的红绿灯是串联的
B.家庭卫生间照明灯和换气扇是并联的
C.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
D.楼道中的电灯是由声控开关和光控开关共同控制的，这两种开关是并联的
刷易错…………………………小心有坑~
答案
B 【解析】红绿灯中的一个灯泡开路时，其他的灯泡可正常工作，所以它们是并联的，故A错误；家庭卫生间照明灯和换气扇能独立工作、互不影响，所以它们是并联的，故B正确；道路两旁的路灯中一个路灯开路时其他路灯可正常工作，所以它们是并联的，故C错误；楼道中电灯的声控开关和光控开关都闭合时，电灯才能发光，有一个开关断开时电灯熄灭，所以声控开关和光控开关是串联的，故D错误。故选 B。

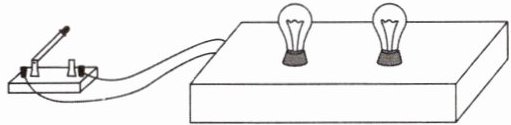

6[2025四川成都期中]如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是 (
A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系
B
)A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系
答案
B 【解析】纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮，说明盒内一定有电源，但电源不一定由两节电池组成，故A错误，B正确；闭合开关两灯都亮，断开开关两灯都不亮，两灯可能串联，也可能并联(开关在干路上)，故C、D错误。故选 B。
