2026年点拨训练九年级物理上册沪粤版安徽专版第100页答案
1.在如图所示的电路中，闭合开关，当滑片P向左移动时，电流表示数
变大
，电压表V₁示数
变大
，电压表V₂示数
变小
，电路总功率
变大
。（均填“变大”“不变”或“变小”）

答案

1.变大；变大；变小；变大
2.［芜湖期末］如图所示，电路中电源电压保持不变，闭合开关S，将滑动变阻器的滑片从b端向中点移动的过程中（不考虑温度对灯丝电阻的影响）。下列说法正确的是 （
D
）


A.电压表示数变大，电流表示数变大
B.电压表与电流表示数的比值变小
C.灯泡的亮度变亮，电流表的示数变大
D.灯泡的亮度不变，电路的总功率变大

答案

2.D

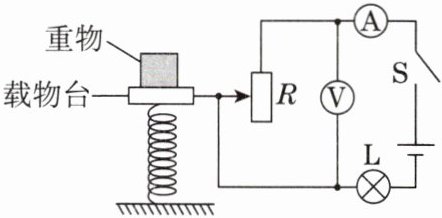

3.小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S后，下列说法正确的是 （
A
）


A.不放重物时，小灯泡L的亮度最亮
B.重物质量越大，小灯泡的额定功率越小
C.重物的质量越大，电流表示数越小，电压表示数也越小
D.重物的质量越大，电路消耗的总功率越大

答案

3.A
4. [ 立德树人·国家科技进展
福州模拟 ] 我国的载人航天技术处于世界领先地位，如图所示的是某兴趣小组设计的检验飞船舱体气密性的模拟检测电路。电源电压恒定，$ R_0 $为定值电阻，$ R $为压力传感器，其阻值随环境气压减小而增大，将$ R $置于舱体中，舱体置于真空室中，若舱体漏气时，下列说法正确的是（
D
）


A.电路中的电流变大
B.电压表示数变大
C.压力传感器$ R $两端的电压变小
D.电路消耗的总功率变小

答案

4.D
5.如图所示,电源电压保持不变,灯$\mathrm{L}_1$、$\mathrm{L}_2$规格相同,灯丝电阻保持不变。闭合开关$\mathrm{S}$,开关$\mathrm{S}_1$由断开到闭合时,电路中 (
D
)


A.灯$\mathrm{L}_2$变暗,电压表示数变小
B.灯$\mathrm{L}_1$变暗,电流表示数变小
C.灯$\mathrm{L}_2$变亮,电路总功率不变
D.灯$\mathrm{L}_1$变亮,电路总功率变大

答案

5.D
6. [汕头模拟]如图所示，当开关S、$S_1$闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度
变亮
（填“变亮”“变暗”或“不变”）；当开关S闭合、$S_1$断开时，滑动变阻器的滑片P向右移动，电压表的示数
变小
（填“变大”“变小”或“不变”），灯泡的实际电功率
不变
（填“变大”“变小”或“不变”）。

答案

6.变亮；变小；不变
