6.关于电流表和电压表的使用,下列说法错误的是(
A.使用前都应调零
B.都应先用大测量范围试触
C.都不能直接接到电源的两极上
D.都应使电流从正接线柱流入,从负接线柱流出
C
)。A.使用前都应调零
B.都应先用大测量范围试触
C.都不能直接接到电源的两极上
D.都应使电流从正接线柱流入,从负接线柱流出
答案
6.C
解析
【分析】本题考查电流表和电压表的使用规则，需逐一分析各选项，找出错误说法。首先明确电表使用的共性与差异：使用前调零、试触用大量程、电流正进负出是两者共性；能否直接接电源两极是核心差异点，电流表内阻小不能直接接，电压表内阻大可直接接，据此判断错误选项。
【解析】题目要求选出错误的说法，逐一分析选项：
1. 选项A：电流表和电压表使用前都需调零，保证测量准确，该说法正确。
2. 选项B：为避免量程选择过小损坏电表，使用时都应先用大量程试触，该说法正确。
3. 选项C：电流表内阻极小，直接接电源两极会造成短路，损坏电表；但电压表内阻极大，可直接接电源两极测量电源电压，因此该说法错误。
4. 选项D：电流表和电压表都需让电流从正接线柱流入、负接线柱流出，否则指针反向偏转，损坏电表，该说法正确。
综上，错误的说法是选项C。
【答案】C
【知识点】电流表和电压表的使用
【点评】本题为电学基础题，重点考查电流表与电压表使用规则的异同，解题核心是准确区分两者在能否直接接电源两极上的差异，难度较低，属于学生必须掌握的基础知识点。
【难度系数】0.8
【解析】题目要求选出错误的说法，逐一分析选项：
1. 选项A：电流表和电压表使用前都需调零，保证测量准确，该说法正确。
2. 选项B：为避免量程选择过小损坏电表，使用时都应先用大量程试触，该说法正确。
3. 选项C：电流表内阻极小，直接接电源两极会造成短路，损坏电表；但电压表内阻极大，可直接接电源两极测量电源电压，因此该说法错误。
4. 选项D：电流表和电压表都需让电流从正接线柱流入、负接线柱流出，否则指针反向偏转，损坏电表，该说法正确。
综上，错误的说法是选项C。
【答案】C
【知识点】电流表和电压表的使用
【点评】本题为电学基础题，重点考查电流表与电压表使用规则的异同，解题核心是准确区分两者在能否直接接电源两极上的差异，难度较低，属于学生必须掌握的基础知识点。
【难度系数】0.8

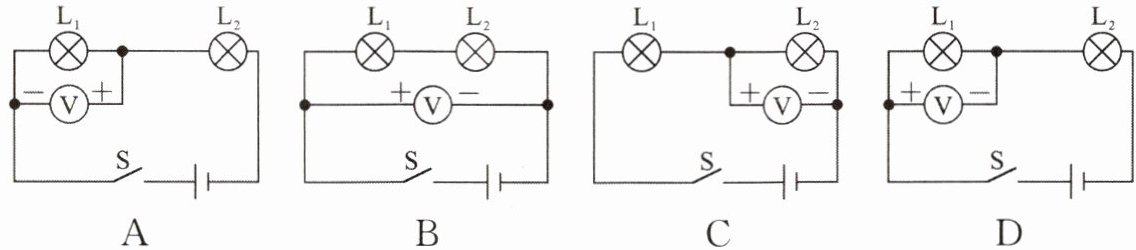

7. 如图，能正确地测出小灯泡$\mathrm{L}_1$两端电压的电路是（
D
）。答案
7.D
解析
【分析】要判断正确测出小灯泡$\mathrm{L}_1$两端电压的电路，需依据电压表的使用规则：①电压表应并联在被测用电器两端；②电流需从电压表的正接线柱流入，负接线柱流出（即正接线柱接靠近电源正极的高电位端，负接线柱接靠近电源负极的低电位端）。首先确定电源正负极：电路图中电源符号的长线段为正极，短线段为负极，本题电源正极在左、负极在右，电流路径为：电源正极→开关→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，因此$\mathrm{L}_1$的左端是高电位（电流流入端），右端是低电位（电流流出端）。逐一分析选项：A中电压表正负接线柱接反；B中电压表测电源电压而非$\mathrm{L}_1$的；C中电压表测$\mathrm{L}_2$的电压；D中电压表符合使用规则，能正确测量$\mathrm{L}_1$两端电压。
【解析】根据电压表的使用规则，对各选项分析如下：
1. 选项A：电压表并联在$\mathrm{L}_1$两端，但负接线柱接$\mathrm{L}_1$的高电位端（左端），正接线柱接低电位端（右端），正负接线柱接反，无法正确测量$\mathrm{L}_1$两端电压，错误。
2. 选项B：电压表并联在电源两端，测量的是电源总电压，不是小灯泡$\mathrm{L}_1$两端的电压，错误。
3. 选项C：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压，不是$\mathrm{L}_1$的，错误。
4. 选项D：电压表并联在$\mathrm{L}_1$两端，且正接线柱接$\mathrm{L}_1$的高电位端（左端，电流流入端），负接线柱接$\mathrm{L}_1$的低电位端（右端，电流流出端），符合电压表的使用规则，能正确测出$\mathrm{L}_1$两端电压，正确。
【答案】D
【知识点】电压表的使用、串联电路电压测量
【点评】本题考查电压表的正确使用，核心是掌握电压表的并联连接和正负接线柱的接法，需结合电路电流流向判断电位高低，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】根据电压表的使用规则，对各选项分析如下：
1. 选项A：电压表并联在$\mathrm{L}_1$两端，但负接线柱接$\mathrm{L}_1$的高电位端（左端），正接线柱接低电位端（右端），正负接线柱接反，无法正确测量$\mathrm{L}_1$两端电压，错误。
2. 选项B：电压表并联在电源两端，测量的是电源总电压，不是小灯泡$\mathrm{L}_1$两端的电压，错误。
3. 选项C：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压，不是$\mathrm{L}_1$的，错误。
4. 选项D：电压表并联在$\mathrm{L}_1$两端，且正接线柱接$\mathrm{L}_1$的高电位端（左端，电流流入端），负接线柱接$\mathrm{L}_1$的低电位端（右端，电流流出端），符合电压表的使用规则，能正确测出$\mathrm{L}_1$两端电压，正确。
【答案】D
【知识点】电压表的使用、串联电路电压测量
【点评】本题考查电压表的正确使用，核心是掌握电压表的并联连接和正负接线柱的接法，需结合电路电流流向判断电位高低，属于基础电路分析题，难度适中。
【难度系数】0.5
8. 生活中常用干电池作为
电源
，它是提供电压的装置，电压是电路中形成电流
的原因。答案
8.电源 电流
解析
【分析】首先明确电路中核心元件的功能，干电池是生活中常见的提供电能的装置，属于电源类；再结合电学基本规律，电压是促使电路中自由电荷定向移动形成电流的原因，据此对应题目空缺处。
【解析】根据电学基础概念，电源是提供电压的装置，干电池属于电源；电压是电路中形成电流的原因，当电路闭合时，电压推动自由电荷定向移动产生电流。因此依次填入电源、电流。
【答案】电源 电流
【知识点】电路的基本概念、电压与电流的关系
【点评】本题考查电学基础识记类知识点，难度较低，主要检验学生对电源作用、电压与电流关系的掌握程度。
【难度系数】0.9
【解析】根据电学基础概念，电源是提供电压的装置，干电池属于电源；电压是电路中形成电流的原因，当电路闭合时，电压推动自由电荷定向移动产生电流。因此依次填入电源、电流。
【答案】电源 电流
【知识点】电路的基本概念、电压与电流的关系
【点评】本题考查电学基础识记类知识点，难度较低，主要检验学生对电源作用、电压与电流关系的掌握程度。
【难度系数】0.9
9.抽水机提供
水压
使水定向运动形成水流，电源
提供电压使电荷定向移动形成电流
。这里用了类比
的方法。答案
9.水压 电源 电流 类比
解析
【分析】
我们可以通过水路与电路的类比思路解题：抽水机在水路中的作用是提供水压，让水定向运动形成水流；对应到电路中，电源的作用是提供电压，使电荷定向移动形成电流，这种将抽象电学概念与直观水路概念对比理解的方法是类比法，据此可确定各空的答案。
【解析】
根据水路与电路的类比关系：抽水机提供水压使水定向运动形成水流；电源提供电压使电荷定向移动形成电流；将电学概念与水路概念对比的方法是类比法，因此依次填写对应内容。
【答案】
水压 电源 电流 类比
【知识点】
电流的形成 电压的作用 类比法
【点评】
本题采用类比法讲解电学基础概念，帮助理解抽象的电流、电压概念，是电学入门的基础题型。
【难度系数】
0.8
我们可以通过水路与电路的类比思路解题：抽水机在水路中的作用是提供水压，让水定向运动形成水流；对应到电路中，电源的作用是提供电压，使电荷定向移动形成电流，这种将抽象电学概念与直观水路概念对比理解的方法是类比法，据此可确定各空的答案。
【解析】
根据水路与电路的类比关系：抽水机提供水压使水定向运动形成水流；电源提供电压使电荷定向移动形成电流；将电学概念与水路概念对比的方法是类比法，因此依次填写对应内容。
【答案】
水压 电源 电流 类比
【知识点】
电流的形成 电压的作用 类比法
【点评】
本题采用类比法讲解电学基础概念，帮助理解抽象的电流、电压概念，是电学入门的基础题型。
【难度系数】
0.8
10.如图,电压表所选的量程为
0～15
V,对应的分度值为0.5
V,示数为5
V。答案
10.0～15 0.5 5
解析
【分析】
要解答本题，需按步骤判断电压表的量程、分度值和示数：首先观察接线柱确定量程，再根据量程计算分度值，最后结合指针位置读取示数。
【解析】
1. 量程判断：电压表的接线柱接的是“-”和“15”，因此所选量程为0～15V；
2. 分度值计算：在0～15V量程下，表盘上相邻大刻度（如0和5V）间有10个小格，每个小格代表的电压为$\frac{5V}{10}=0.5V$，即分度值为0.5V；
3. 示数读取：指针指向5V刻度线处，因此电压表示数为5V。
【答案】
0～15；0.5；5
【知识点】
电压表量程；电压表分度值；电压表读数
【点评】
本题是电学基础题，核心考查电压表的读数方法，只需掌握“先看接线柱定量程，再算分度值，最后读指针示数”的步骤即可，难度较低。
【难度系数】
0.8
要解答本题，需按步骤判断电压表的量程、分度值和示数：首先观察接线柱确定量程，再根据量程计算分度值，最后结合指针位置读取示数。
【解析】
1. 量程判断：电压表的接线柱接的是“-”和“15”，因此所选量程为0～15V；
2. 分度值计算：在0～15V量程下，表盘上相邻大刻度（如0和5V）间有10个小格，每个小格代表的电压为$\frac{5V}{10}=0.5V$，即分度值为0.5V；
3. 示数读取：指针指向5V刻度线处，因此电压表示数为5V。
【答案】
0～15；0.5；5
【知识点】
电压表量程；电压表分度值；电压表读数
【点评】
本题是电学基础题，核心考查电压表的读数方法，只需掌握“先看接线柱定量程，再算分度值，最后读指针示数”的步骤即可，难度较低。
【难度系数】
0.8

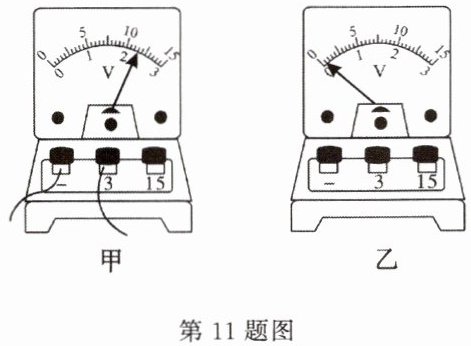

11. 如图，图甲中电压表的分度值为
0.1
V，读数为2.3
V；若使用前出现如图乙所示的情况，则下一步操作是将电压表指针调零
。答案
11.0.1 2.3 将电压表指针调零
解析
【分析】
要解答本题，需掌握电压表的读数规则和使用前的操作要求：先确定电压表的量程，再根据量程计算分度值，进而读取示数；对于使用前指针未归零的电压表，需进行调零操作。
【解析】
1. 图甲中，电压表接线柱接的是“-”和“3”，因此选用0~3V量程，该量程下每大格为1V，每大格分为10小格，故分度值为 $ \frac{1V}{10}=0.1V $；指针位于2V后第3小格，读数为 $ 2V + 3×0.1V = 2.3V $。
2. 图乙中，电压表使用前指针未指在零刻度线处，下一步操作是调节电压表的调零旋钮，使指针指在零刻度线处（即调零）。
【答案】
0.1；2.3；将电压表指针调零
【知识点】
电压表的读数；电压表的使用
【点评】
本题考查电压表的基础读数方法和使用前的调零操作，属于电学实验仪器使用的基础题，侧重对核心操作的考查。
【难度系数】
0.8
要解答本题，需掌握电压表的读数规则和使用前的操作要求：先确定电压表的量程，再根据量程计算分度值，进而读取示数；对于使用前指针未归零的电压表，需进行调零操作。
【解析】
1. 图甲中，电压表接线柱接的是“-”和“3”，因此选用0~3V量程，该量程下每大格为1V，每大格分为10小格，故分度值为 $ \frac{1V}{10}=0.1V $；指针位于2V后第3小格，读数为 $ 2V + 3×0.1V = 2.3V $。
2. 图乙中，电压表使用前指针未指在零刻度线处，下一步操作是调节电压表的调零旋钮，使指针指在零刻度线处（即调零）。
【答案】
0.1；2.3；将电压表指针调零
【知识点】
电压表的读数；电压表的使用
【点评】
本题考查电压表的基础读数方法和使用前的调零操作，属于电学实验仪器使用的基础题，侧重对核心操作的考查。
【难度系数】
0.8

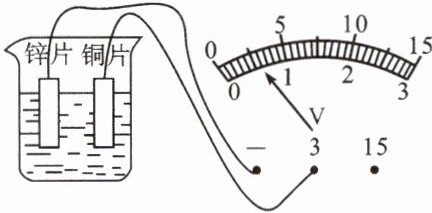

12.如图,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知:锌片是盐水电池的
负
极,电池的电压为0.6
V。连接接线柱“—”和锌片的导线中的电子移动的方向是从锌片到“－”
（选填“从‘—’到锌片”或“从锌片到‘—’”）,盐水中电流方向是从锌片到铜片
（选填“从铜片到锌片”或“从锌片到铜片”）。答案
12.负 0.6 从锌片到“－” 从锌片到铜片
解析
【分析】
要解答本题，需结合电压表的使用规则、电池正负极的判断方法、电流与电子移动方向的关系逐步分析：
1. 电池正负极判断：电压表正向偏转时，电流从电压表正接线柱流入、负接线柱流出，据此确定电池的正负极；
2. 电池电压读取：先明确电压表的量程和分度值，再根据指针位置读取电压；
3. 电子移动方向：电子带负电，其移动方向与电流方向相反，结合电路中电流路径判断；
4. 盐水中电流方向：电池内部电流方向为从负极流向正极，据此确定盐水中的电流方向。
【解析】
1. 电池正负极：电压表正向偏转，说明电流从电压表正接线柱（接铜片）流入、负接线柱（接锌片）流出，因此锌片是盐水电池的负极；
2. 电池电压：电压表选用0~3V量程，分度值为0.1V，指针指向0.6V刻度，故电池电压为0.6V；
3. 导线中电子移动方向：电路中电流从正极（铜片）经外部电路流向负极（锌片），即连接“－”接线柱和锌片的导线中电流方向为“－”→锌片；电子带负电，移动方向与电流相反，因此电子移动方向是从锌片到“－”；
4. 盐水中电流方向：电池内部电流从负极流向正极，故盐水中电流方向为从锌片到铜片。
【答案】
负；0.6；从锌片到“－”；从锌片到铜片
【知识点】
电池正负极判断；电压表读数；电流方向
【点评】
本题结合盐水电池考查基础电学知识，需掌握电压表接线与正负极的对应关系、电流与电子移动方向的区别，是对基础电学概念的应用，难度适中。
【难度系数】
0.3
要解答本题，需结合电压表的使用规则、电池正负极的判断方法、电流与电子移动方向的关系逐步分析：
1. 电池正负极判断：电压表正向偏转时，电流从电压表正接线柱流入、负接线柱流出，据此确定电池的正负极；
2. 电池电压读取：先明确电压表的量程和分度值，再根据指针位置读取电压；
3. 电子移动方向：电子带负电，其移动方向与电流方向相反，结合电路中电流路径判断；
4. 盐水中电流方向：电池内部电流方向为从负极流向正极，据此确定盐水中的电流方向。
【解析】
1. 电池正负极：电压表正向偏转，说明电流从电压表正接线柱（接铜片）流入、负接线柱（接锌片）流出，因此锌片是盐水电池的负极；
2. 电池电压：电压表选用0~3V量程，分度值为0.1V，指针指向0.6V刻度，故电池电压为0.6V；
3. 导线中电子移动方向：电路中电流从正极（铜片）经外部电路流向负极（锌片），即连接“－”接线柱和锌片的导线中电流方向为“－”→锌片；电子带负电，移动方向与电流相反，因此电子移动方向是从锌片到“－”；
4. 盐水中电流方向：电池内部电流从负极流向正极，故盐水中电流方向为从锌片到铜片。
【答案】
负；0.6；从锌片到“－”；从锌片到铜片
【知识点】
电池正负极判断；电压表读数；电流方向
【点评】
本题结合盐水电池考查基础电学知识，需掌握电压表接线与正负极的对应关系、电流与电子移动方向的区别，是对基础电学概念的应用，难度适中。
【难度系数】
0.3

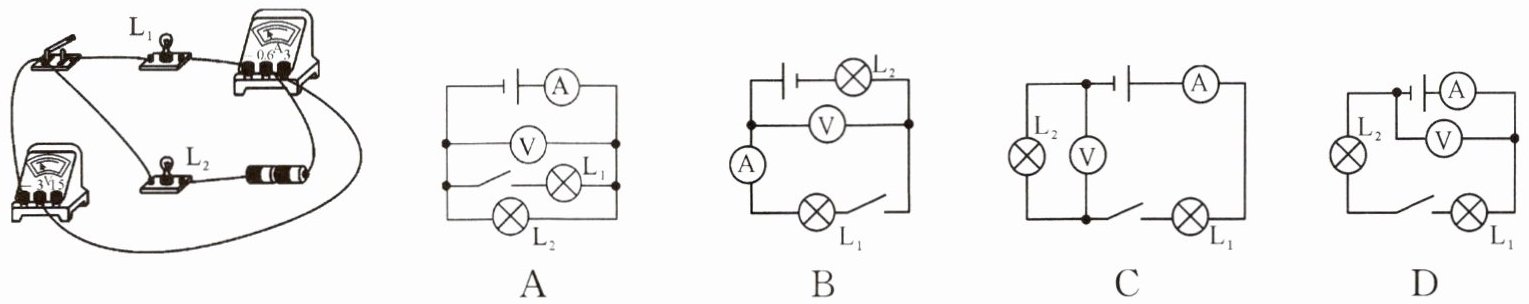

13.如图,与实物图一致的电路图是(
B
)。答案
13.B
解析
【分析】要找出与实物图一致的电路图，需先分析实物电路的连接：电流从电源正极出发，依次经过电流表、灯泡L₁、开关、灯泡L₂，回到电源负极，说明L₁与L₂串联，电流表串联在电路中测电流；再看电压表，实物中电压表并联在电源两端，据此逐一对比选项即可。
【解析】先分析实物电路：电流路径为电源正极→电流表→L₁→开关→L₂→电源负极，属于串联电路，电流表测串联电路的电流，电压表并联在电源两端。
对选项逐一判断：
选项A：L₁与L₂并联，不符合实物串联结构，排除；
选项B：电路为串联，电流表测电路电流，电压表并联在电源两端，与实物一致；
选项C：电压表并联在L₂两端，电路结构与实物不符，排除；
选项D：电压表并联在L₁两端，电路结构与实物不符，排除。
【答案】B
【知识点】串联电路、电路图对应、电表连接
【点评】本题考查电路图与实物图的匹配，核心是分析实物的串并联和电表连接方式，属于基础题型，需仔细对比各选项。
【难度系数】0.6
【解析】先分析实物电路：电流路径为电源正极→电流表→L₁→开关→L₂→电源负极，属于串联电路，电流表测串联电路的电流，电压表并联在电源两端。
对选项逐一判断：
选项A：L₁与L₂并联，不符合实物串联结构，排除；
选项B：电路为串联，电流表测电路电流，电压表并联在电源两端，与实物一致；
选项C：电压表并联在L₂两端，电路结构与实物不符，排除；
选项D：电压表并联在L₁两端，电路结构与实物不符，排除。
【答案】B
【知识点】串联电路、电路图对应、电表连接
【点评】本题考查电路图与实物图的匹配，核心是分析实物的串并联和电表连接方式，属于基础题型，需仔细对比各选项。
【难度系数】0.6
