一、实验原理：。
二、实验器材
电源、、电压表、、开关、导线、待测电阻。
三、实验电路图

一、 $R=\frac{U}{I}$
二、 电流表 滑动变阻器

【分析】本题考查伏安法测电阻的相关知识，解题时需回忆伏安法测电阻的实验原理和所需器材：伏安法测电阻利用欧姆定律推导得出电阻的计算公式，实验中需要测量电阻两端电压和通过电阻的电流，还需要滑动变阻器来改变电路中的电流和电压，起到保护电路的作用。
【解析】一、伏安法测电阻的实验原理是欧姆定律的变形公式，即$R=\frac{U}{I}$；二、从给出的电路图可知，电路中需要测量电流的电流表，以及可调节电路电阻的滑动变阻器，因此实验器材中缺少电流表和滑动变阻器。
【答案】一、$R=\frac{U}{I}$；二、电流表、滑动变阻器
【知识点】伏安法测电阻、欧姆定律
【点评】本题为电学基础实验题，考查伏安法测电阻的核心知识点，属于学生应掌握的基础内容，难度适中。
【难度系数】0.6

[典例]（2025潍坊）在“用电流表和电压表测量电阻”的实验中，某同学准备了下列器材：待测电阻$R$、干电池两节（每节电压为1.5 V）、滑动变阻器$R_1$（10 Ω 1 A）、滑动变阻器$R_2$（20 Ω 0.5 A）、电流表、电压表、开关、导线若干。

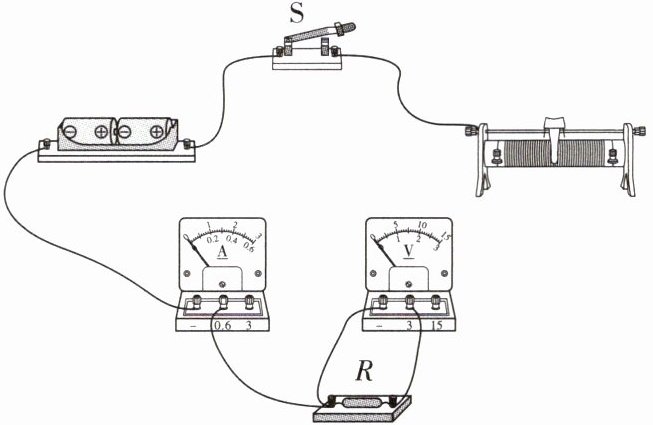

（1）请用笔画线代替导线将实物电路连接完整，要求闭合开关后滑片向右移动时电流表的示数变大。

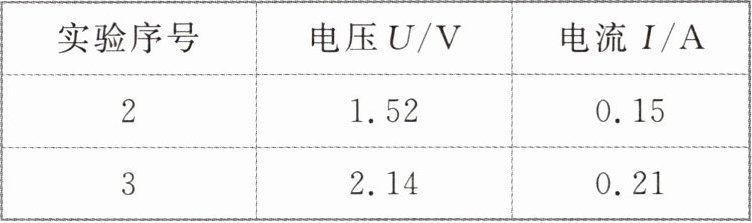

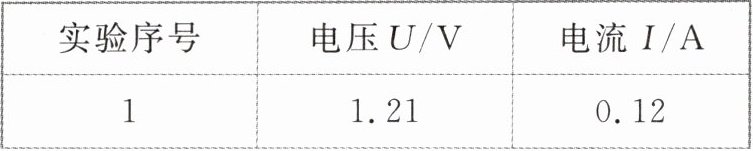

（2）正确连接好电路后，为了减小实验误差，他调整滑片进行了三次测量，测量的数据如表所示。

续表

根据实验数据，回答下列问题：
①待测电阻$R$的阻值为Ω（结果保留1位小数）；
②实验中选择的滑动变阻器应为（选填“$R_1$”或“$R_2$”）；
③第3次测量，滑动变阻器连入电路的阻值为Ω（结果保留1位小数）。

1.
2. ① 10.1
② $R_2$
③ 4.1

【分析】
本题为伏安法测电阻的实验题，解题思路：（1）滑动变阻器需按“一上一下”接线，要求滑片右移时电流变大，说明接入电阻变小，需接右下接线柱使滑片右移时电阻丝长度变短；（2）①利用R=U/I计算每次待测电阻，再求平均值减小误差；②根据电源电压和电路电流，计算滑动变阻器所需最大阻值，选择合适规格；③利用串联电路电压规律和欧姆定律计算第3次滑动变阻器的阻值。
【解析】
（1）连接滑动变阻器时，将滑动变阻器的右下接线柱与开关的接线柱相连，满足滑片右移时接入电阻变小、电流变大的要求（实物连接图对应参考答案的图）。
（2）①根据R=U/I，分别计算三次测量的电阻值后取平均值，得待测电阻R≈10.1Ω；②电源总电压为3V，结合实验数据计算滑动变阻器所需最大阻值，选择规格为20Ω 0.5A的滑动变阻器R₂；③第3次测量时，滑动变阻器两端电压为总电压减去待测电阻两端电压，结合电流计算得滑动变阻器阻值约4.1Ω。
【答案】
1.
2. ① 10.1
② $R_2$
③ 4.1
【知识点】
伏安法测电阻、滑动变阻器使用、欧姆定律
【点评】
本题考查伏安法测电阻的实验操作与计算，涉及滑动变阻器接线、电阻计算、器材选择，需掌握实验原理和串联电路规律，属于中等难度实验题。
【难度系数】
0.5

[变式]（2025德州改编）在用电流表和电压表测量小灯泡电阻的实验中，电源电压为3 V，待测小灯泡L的正常工作电压为2.5 V，正常发光时阻值约为8 Ω。

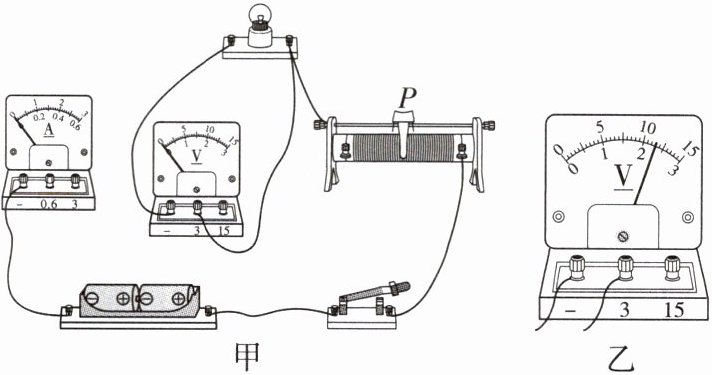

（1）请用笔画线代替导线将图甲电路补充完整（导线不得交叉）。
（2）闭合开关，移动滑片P至某位置，电压表示数如图乙所示，为V。为测量
小灯泡正常发光时的电阻，应将滑动变阻器的滑片向（选填“左”或“右”）端滑动。

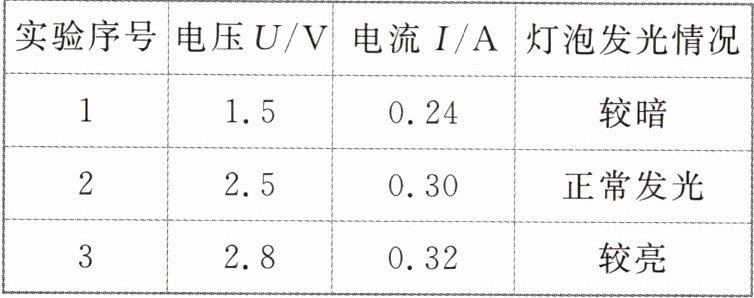

（3）多次实验后，实验数据如表所示，可知小灯泡L正常发光时的阻值为Ω（结果保留一位小数）。
（4）根据表中数据可推测闭合开关前小灯泡阻值可能为。
A. 0 Ω B. 3 Ω C. 6.3 Ω D. 10 Ω

1.
2. 2.3 右
3. 8.3
4. B

【分析】
本题是测量小灯泡电阻的电学实验题，解题思路如下：
1. 第（1）问：依据伏安法测电阻的实验原理，电流表需串联在电路中，电压表并联在小灯泡两端；结合电源电压、小灯泡额定电压选择电表量程，滑动变阻器按“一上一下”接线，补充导线时保证不交叉。
2. 第（2）问：读取电压表示数时，先确定电压表量程和分度值，再读数；要使小灯泡达到额定电压，需根据串联分压规律调整滑动变阻器阻值，进而判断滑片移动方向。
3. 第（3）问：小灯泡正常发光时电压为额定电压，利用欧姆定律计算正常发光时的电阻，结果保留一位小数。
4. 第（4）问：小灯泡电阻随温度升高而增大，闭合开关前小灯泡温度低、电阻小，结合正常发光时的电阻值，选择符合的选项。
【解析】
（1）伏安法测小灯泡电阻时，电流表串联在电路中，电压表并联在小灯泡两端；电源电压3V，小灯泡额定电压2.5V，故电压表选0~3V量程，电流表选0~0.6A量程，滑动变阻器按“一上一下”接线，补充导线如图（对应参考答案的）。
（2）电压表选用0~3V量程，分度值为0.1V，示数为2.3V；小灯泡额定电压为2.5V，当前电压小于额定电压，需减小滑动变阻器接入电阻以增大小灯泡两端电压，故滑片向右端滑动。
（3）小灯泡正常发光时电压U=2.5V，根据欧姆定律R=U/I，计算得正常发光时阻值约为8.3Ω。
（4）小灯泡电阻随温度降低而减小，闭合开关前小灯泡温度低，电阻小于正常发光时的8.3Ω；选项中A（0Ω不可能）、D（10Ω大于正常电阻）不符合，C（6.3Ω）与正常电阻差距较大，B（3Ω）符合规律，故选B。
【答案】
1.
2. 2.3 右
3. 8.3
4. B
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器使用
【点评】
本题考查伏安法测小灯泡电阻的核心实验知识，涵盖电路连接、电表读数、欧姆定律应用、电阻与温度的关系，是电学实验的基础题型，需掌握实验原理和操作要点。
【难度系数】
0.5
