5.［2026黄山期中］在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是（）

A.小刚连接完电路的最后一根导线，小灯泡就亮了，是因为滑动变阻器短路
B.小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大
C.小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度
D.小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的

5.B

【分析】本题是关于“测量小灯泡正常发光时的电阻”实验的综合判断题，需结合实验操作注意事项、电路故障、小灯泡正常发光的判断依据及电阻特性，逐一分析每个选项的正误。解题思路：先回忆实验关键要点：连接电路时开关应断开，滑动变阻器初始需调至最大阻值；小灯泡正常发光是指两端电压为额定电压，需观察电压表示数；灯丝电阻随温度变化，不同电压下温度不同，电阻不同；电路故障需从通路、电流大小等角度分析。
【解析】
选项A：连接电路时若开关未断开，连接完最后一根导线电路就接通，小灯泡会发光，并非滑动变阻器短路，故A错误。
选项B：闭合开关后，若滑动变阻器阻值调到最大，电路总电阻大、电流小，小灯泡实际功率过小，会导致不发光，故B正确。
选项C：判断小灯泡是否正常发光，应观察电压表的示数是否等于小灯泡的额定电压，而非仅看亮度，故C错误。
选项D：小灯泡不同电压下电阻不同，是因为灯丝电阻随温度变化（电压不同，灯丝温度不同），并非测量误差导致，故D错误。
【答案】B
【知识点】测量小灯泡的电阻、电路故障分析、电阻与温度的关系
【点评】本题围绕测量小灯泡电阻实验的核心知识点，考查实验操作、故障判断、正常发光的判断及电阻特性，需学生熟悉实验细节，逐一分析选项即可得出结论，属于基础实验题。
【难度系数】0.5

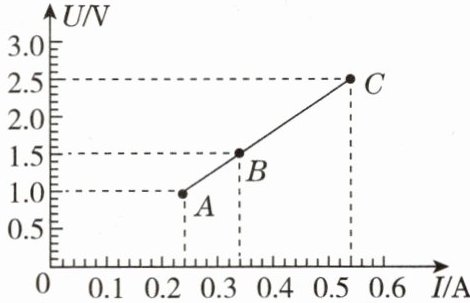

6.新考法 小陌做完测量定值电阻的阻值实验后,将实验中测得的数据绘制成图中的A、B、C三点并连线,断开开关后发现电流表未调零,他利用测量数据求得电流表接入电路前指针所指的刻度值为A,定值电阻的阻值为Ω。

6.0.04;5

【分析】
电流表未调零意味着测量的电流值是真实电流与初始指针偏移量的和，即$I_{测}=I_{真}+I_0$（$I_0$为初始指针偏移量）。而定值电阻的电压与真实电流满足$U=RI_{真}$，因此可推导出$U=R(I_{测}-I_0)$，这是一次函数关系，斜率为定值电阻$R$，截距与$I_0$相关。选取图像中A、B两点代入该式，联立方程即可求出$I_0$和$R$。
【解析】
设电流表初始偏移量为$I_0$，定值电阻阻值为$R$。
由图像得：A点$I_1=0.2A$，$U_1=1.0V$；B点$I_2=0.3A$，$U_2=1.5V$。
根据$U=R(I_{测}-I_0)$，代入两点数据：
$1.0 = R(0.2 - I_0)$ ①
$1.5 = R(0.3 - I_0)$ ②
②-①得：$0.5 = R×0.1$，解得$R=5Ω$。
将$R=5Ω$代入①式：$1.0=5×(0.2 - I_0)$，解得$I_0=0.04A$。
【答案】
0.04；5
【知识点】
欧姆定律；U-I图像
【点评】
本题结合电流表未调零的实验误差，利用U-I图像的线性关系联立方程求解，考查了欧姆定律的应用和对实验数据的分析能力，需要理解电流测量值与真实值的差异。
【难度系数】
0.4

7. [2026合肥模拟改编]小点测量小灯泡发光时的电阻，所用小灯泡上标有“3.8 V”字样，电源电压为6 V。

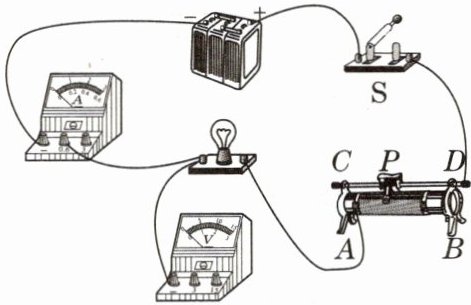

(1)用笔画线代替导线完成如图所示的实物电路。
(2)闭合开关前，滑动变阻器的滑片应滑到（填“A”或“B”）端，这样做的目的是。

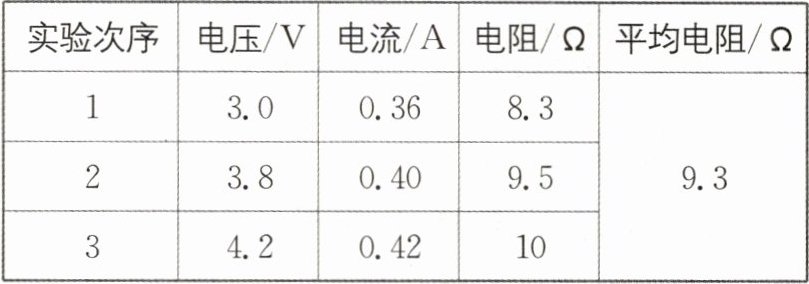

(3)闭合开关，改变滑动变阻器滑片的位置，记录下不同的电压值和对应的电流值，并计算出小灯泡在不同电压下的电阻值，数据处理如表所示，其中有一处对数据的处理是不恰当的，这一处是，原因是。根据表格信息可得，小灯泡正常发光时的电阻为Ω。

|实验次序|电压/V|电流/A|电阻/Ω|平均电阻/Ω|
| ---- | ---- | ---- | ---- | ---- |
|1|3.0|0.36|8.3|
|2|3.8|0.40|9.5|9.3|
|3|4.2|0.42|10|
(4)若电压表0～15 V的测量范围损坏，只有0～3 V测量范围可用。为完成上述实验，请你用原来的器材重新设计一个电路图，画在虚线框内；根据你的设计重新连接电路进行实验，闭合开关，移动滑动变阻器的滑片使电压表示数为V时，小灯泡正常发光，并记下此时的电流值。

64 物理 九年级 全一册 人教版

7.解:
(1)如甲所示。
(2)B;保护电路
(3)求小灯泡的平均电阻;小灯泡电阻随温度的变化而变化;9.5
(4)如乙所示;2.2

【分析】
本题围绕“测量小灯泡发光时的电阻”实验展开，需结合电路连接规则、滑动变阻器使用要求、小灯泡电阻特性及串联电路电压规律解题：
1. 第(1)问：连接实物电路时，电压表需并联在小灯泡两端，因小灯泡额定电压为3.8V，故电压表选0~15V量程，保证电流“正进负出”，滑动变阻器按“一上一下”接入，补全电压表与灯泡的连接即可。
2. 第(2)问：闭合开关前，滑动变阻器滑片需调至最大阻值处，目的是保护电路，避免电流过大；需根据滑动变阻器接线判断最大阻值端。
3. 第(3)问：小灯泡电阻随温度变化，不同电压下灯丝温度不同，电阻不同，不能求不同电压下电阻的平均值；正常发光时电压为额定电压，结合对应电流用欧姆定律计算电阻。
4. 第(4)问：电源电压6V，小灯泡正常发光时电压为3.8V，根据串联电路电压规律，滑动变阻器两端电压为6V-3.8V=2.2V，因电压表0~15V损坏，将电压表并联在滑动变阻器两端，即可通过电压表示数判断小灯泡是否正常发光。
【解析】
(1) 连接实物电路：电压表并联在小灯泡两端，选择0~15V量程，将电压表的“15”接线柱与小灯泡的右端接线柱连接，完成电路，如甲所示。
(2) 闭合开关前，滑动变阻器滑片应滑到B端；滑动变阻器接下接线柱A和上接线柱D，滑片在B端时接入电阻丝最长，阻值最大，目的是保护电路，防止电路电流过大损坏元件。
(3) 数据处理中不恰当的是求小灯泡的平均电阻；原因是小灯泡的电阻随温度变化，不同电压下灯丝温度不同，电阻不同，求平均值无意义；小灯泡正常发光时电压为3.8V，对应电流为0.4A，根据欧姆定律R=U/I=3.8V/0.4A=9.5Ω。
(4) 设计电路：将电压表并联在滑动变阻器两端，如乙所示；电源电压6V，小灯泡正常发光时电压为3.8V，滑动变阻器两端电压为6V-3.8V=2.2V，因此移动滑片使电压表示数为2.2V时，小灯泡正常发光。
【答案】
(1) 如甲所示；(2) B；保护电路；(3) 求小灯泡的平均电阻；小灯泡电阻随温度的变化而变化；9.5；(4) 如乙所示；2.2
【知识点】
测量小灯泡电阻、滑动变阻器使用、欧姆定律应用
【点评】
本题是电学实验的综合题，考查电路连接、滑动变阻器操作、电阻特性及特殊电路设计，核心是理解小灯泡电阻随温度变化的特点，掌握串联电路电压规律，属于中等难度的实验题。
【难度系数】
0.5

8. 科学推理 在“伏安法测电阻”的实验中，若选用电源电压为15 V，被测电阻的阻值约为50 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个测量范围，电压表有“0～3 V”“0～15 V”两个测量范围。为了保证电路安全的同时，尽量减小误差，则电压表应选用测量范围，电流表应选用测量范围。

8.0～15 V;0～0.6 A

【分析】
解决伏安法测电阻的电表量程选择问题，需遵循两个核心原则：一是保证电路安全，电表量程需能承受电路最大电压/电流，避免超量程损坏；二是尽量减小误差，在安全前提下选择分度值更小的小量程。需结合电源电压、被测电阻阻值，通过欧姆定律计算最大电流，再确定量程。
【解析】
1. 电压表量程选择：电源电压为15 V，若选用0～3 V量程，无法覆盖电源电压，会导致电压表超量程损坏，因此电压表应选0～15 V量程。
2. 电流表量程选择：根据欧姆定律，电路最大电流约为$ I=\frac{U}{R}=\frac{15\ \mathrm{V}}{50\ \Omega}=0.3\ \mathrm{A} $；0.3 A小于0.6 A，若选0～3 A量程，分度值大，测量误差大；选0～0.6 A量程，既满足电流不超量程，又能减小测量误差，因此电流表应选0～0.6 A量程。
【答案】
0～15 V；0～0.6 A
【知识点】
伏安法测电阻、欧姆定律、电表量程选择
【点评】
本题考查电学实验中电表量程的选择，是伏安法实验的基础考点，需结合电路安全和测量精度两个维度分析，难度适中。
【难度系数】
0.5
