5.下列说法错误的是(
A.相同的电压加在阻值不同的导体两端,电流一定不同
B.用不同的定值电阻探究电流和电压的关系,得到的结论都一样
C.同一电阻,它两端的电压越大,通过它的电流也越大
D.当加在某电阻两端的电压改变时,该电阻两端的电压与电流的比值也随着改变
D
)。A.相同的电压加在阻值不同的导体两端,电流一定不同
B.用不同的定值电阻探究电流和电压的关系,得到的结论都一样
C.同一电阻,它两端的电压越大,通过它的电流也越大
D.当加在某电阻两端的电压改变时,该电阻两端的电压与电流的比值也随着改变
答案
5.D
解析
【分析】
本题考查欧姆定律的应用及电阻的性质，解题思路是：根据欧姆定律$I=\frac{U}{R}$，结合“电阻是导体本身的属性，与两端电压、通过的电流无关”这一知识点，逐一分析每个选项，找出说法错误的选项。
【解析】
根据欧姆定律$I=\frac{U}{R}$，电阻$R$是导体本身的性质，仅与导体的材料、长度、横截面积和温度有关，与两端电压、通过的电流无关，据此分析各选项：
1. 选项A：电压$U$相同，导体阻值$R$不同，由$I=\frac{U}{R}$可知，电流$I$一定不同，该说法正确；
2. 选项B：探究电流与电压的关系时，控制电阻不变，结论为“电阻一定时，电流与电压成正比”，不同定值电阻的探究结论均符合该规律，结论一致，该说法正确；
3. 选项C：同一电阻$R$不变，由$I=\frac{U}{R}$可知，其两端电压越大，通过的电流越大，该说法正确；
4. 选项D：电阻$R=\frac{U}{I}$，电压与电流的比值等于电阻，电阻是定值，因此电压改变时，该比值不变，该说法错误。
综上，错误的说法是选项D。
【答案】
D
【知识点】
欧姆定律、电阻的性质
【点评】
本题属于欧姆定律的基础应用题，核心考查对欧姆定律的理解及电阻特性的掌握，只要准确把握“电阻与电压、电流无关”这一关键点，即可快速判断各选项，难度较低。
【难度系数】
0.7
本题考查欧姆定律的应用及电阻的性质，解题思路是：根据欧姆定律$I=\frac{U}{R}$，结合“电阻是导体本身的属性，与两端电压、通过的电流无关”这一知识点，逐一分析每个选项，找出说法错误的选项。
【解析】
根据欧姆定律$I=\frac{U}{R}$，电阻$R$是导体本身的性质，仅与导体的材料、长度、横截面积和温度有关，与两端电压、通过的电流无关，据此分析各选项：
1. 选项A：电压$U$相同，导体阻值$R$不同，由$I=\frac{U}{R}$可知，电流$I$一定不同，该说法正确；
2. 选项B：探究电流与电压的关系时，控制电阻不变，结论为“电阻一定时，电流与电压成正比”，不同定值电阻的探究结论均符合该规律，结论一致，该说法正确；
3. 选项C：同一电阻$R$不变，由$I=\frac{U}{R}$可知，其两端电压越大，通过的电流越大，该说法正确；
4. 选项D：电阻$R=\frac{U}{I}$，电压与电流的比值等于电阻，电阻是定值，因此电压改变时，该比值不变，该说法错误。
综上，错误的说法是选项D。
【答案】
D
【知识点】
欧姆定律、电阻的性质
【点评】
本题属于欧姆定律的基础应用题，核心考查对欧姆定律的理解及电阻特性的掌握，只要准确把握“电阻与电压、电流无关”这一关键点，即可快速判断各选项，难度较低。
【难度系数】
0.7
6.某同学连接的“探究电阻一定时电流与电压的关系”实验的电路如图所示，各元件和电路的连接都良好，闭合开关S后，可能出现的现象是（
A.两电表的示数为零
B.电流表的示数几乎为零，电压表的示数不为零
C.两电表的指针迅速发生最大偏转，两电表都损坏
D.电流表有示数，电压表无示数
B
）。A.两电表的示数为零
B.电流表的示数几乎为零，电压表的示数不为零
C.两电表的指针迅速发生最大偏转，两电表都损坏
D.电流表有示数，电压表无示数
答案
6.B
解析
【分析】
首先观察电路连接：电流表并联在定值电阻R两端，电压表串联在整个电路中。需结合电流表、电压表的使用规则分析：电流表内阻极小，相当于导线，并联用电器时会短路该用电器；电压表内阻极大，串联在电路中时，电路总电阻近似等于电压表内阻，导致电路电流极小，同时电压表相当于直接接在电源两端，测量电源电压。
【解析】
闭合开关后，电流表并联在R两端，短路了定值电阻R；电压表串联在电路中，由于电压表内阻极大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流极小，因此电流表的示数几乎为零；此时电压表两端相当于连接在电源两端，测量电源电压，所以电压表的示数不为零。综上，符合的现象是电流表几乎无示数，电压表有示数，对应选项B。
【答案】
B
【知识点】
电流表使用、电压表使用、电路故障分析
【点评】
本题考查电流表和电压表的正确使用，核心是识别电路中电表的连接错误，理解电表内阻对电路的影响，需结合欧姆定律分析电路电流和电压的变化，难度适中。
【难度系数】
0.5
首先观察电路连接：电流表并联在定值电阻R两端，电压表串联在整个电路中。需结合电流表、电压表的使用规则分析：电流表内阻极小，相当于导线，并联用电器时会短路该用电器；电压表内阻极大，串联在电路中时，电路总电阻近似等于电压表内阻，导致电路电流极小，同时电压表相当于直接接在电源两端，测量电源电压。
【解析】
闭合开关后，电流表并联在R两端，短路了定值电阻R；电压表串联在电路中，由于电压表内阻极大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流极小，因此电流表的示数几乎为零；此时电压表两端相当于连接在电源两端，测量电源电压，所以电压表的示数不为零。综上，符合的现象是电流表几乎无示数，电压表有示数，对应选项B。
【答案】
B
【知识点】
电流表使用、电压表使用、电路故障分析
【点评】
本题考查电流表和电压表的正确使用，核心是识别电路中电表的连接错误，理解电表内阻对电路的影响，需结合欧姆定律分析电路电流和电压的变化，难度适中。
【难度系数】
0.5

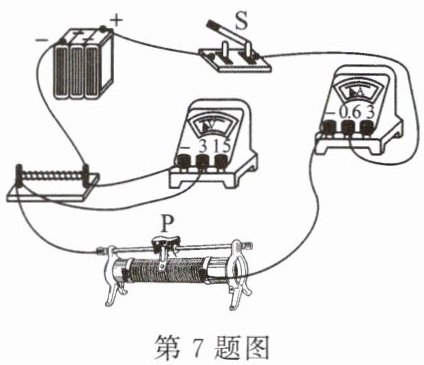

7. 如图，在“探究电压一定时电流与电阻的关系”的实验中，当把定值电阻由10 Ω更换为20 Ω后，下列操作正确的是(
A.将滑动变阻器阻值调至最大
B.闭合 S，记录电流表示数
C.提高电源电压使电流表示数保持不变
D.移动滑片使电压表示数保持不变并记录电流表示数
第7题图 第9题图
D
)。A.将滑动变阻器阻值调至最大
B.闭合 S，记录电流表示数
C.提高电源电压使电流表示数保持不变
D.移动滑片使电压表示数保持不变并记录电流表示数
第7题图 第9题图
答案
7.D
解析
【分析】本题考查“探究电压一定时电流与电阻的关系”的实验操作，核心是控制变量法的应用：实验中需保持定值电阻两端的电压不变，改变定值电阻的阻值来探究电流与电阻的关系。当将10Ω定值电阻更换为20Ω后，根据串联分压规律，定值电阻两端的电压会发生变化，因此需要调节滑动变阻器，使定值电阻两端电压恢复到原来的数值，再记录电流表示数。
【解析】在探究电压一定时电流与电阻的关系的实验中，必须控制定值电阻两端的电压不变。当更换更大阻值的定值电阻后，电路总电阻增大，根据欧姆定律，电路电流减小，定值电阻两端的电压会变大，此时需要移动滑动变阻器的滑片，增大滑动变阻器接入电路的阻值，让滑动变阻器分担更多电压，从而保持定值电阻两端的电压不变，之后记录电流表示数。
选项A：将滑动变阻器阻值调至最大，无法保证定值电阻两端电压回到实验所需的控制电压，操作错误；
选项B：直接闭合开关记录电流，此时定值电阻两端电压已改变，不符合实验要求，错误；
选项C：提高电源电压会改变整个电路的电压，无法保持定值电阻两端电压不变，错误；
选项D：移动滑片使电压表示数保持不变并记录电流，符合实验控制变量的要求，正确。
【答案】D
【知识点】探究电流与电阻的关系、控制变量法、滑动变阻器的使用
【点评】本题是电学实验的基础操作题，重点考查探究电流与电阻关系实验的核心控制变量要求，需结合串联分压原理分析滑动变阻器的调节方向，属于中等难度的实验题。
【难度系数】0.6
【解析】在探究电压一定时电流与电阻的关系的实验中，必须控制定值电阻两端的电压不变。当更换更大阻值的定值电阻后，电路总电阻增大，根据欧姆定律，电路电流减小，定值电阻两端的电压会变大，此时需要移动滑动变阻器的滑片，增大滑动变阻器接入电路的阻值，让滑动变阻器分担更多电压，从而保持定值电阻两端的电压不变，之后记录电流表示数。
选项A：将滑动变阻器阻值调至最大，无法保证定值电阻两端电压回到实验所需的控制电压，操作错误；
选项B：直接闭合开关记录电流，此时定值电阻两端电压已改变，不符合实验要求，错误；
选项C：提高电源电压会改变整个电路的电压，无法保持定值电阻两端电压不变，错误；
选项D：移动滑片使电压表示数保持不变并记录电流，符合实验控制变量的要求，正确。
【答案】D
【知识点】探究电流与电阻的关系、控制变量法、滑动变阻器的使用
【点评】本题是电学实验的基础操作题，重点考查探究电流与电阻关系实验的核心控制变量要求，需结合串联分压原理分析滑动变阻器的调节方向，属于中等难度的实验题。
【难度系数】0.6
8. 当导体两端的电压为3 V时，通过的电流为0.2 A，当导体两端的电压为6 V时，通过的电流为
0.4 A
；若它两端的电压变为0 V，其阻值不变
（选填“变大”“变小”或“不变”）。答案
8.0.4 A 不变
解析
【分析】
要解决这道题，需明确两个核心知识点：一是欧姆定律的应用，二是导体电阻的特性（电阻是导体本身的性质，与两端电压、通过的电流无关）。首先根据已知的电压和电流，利用欧姆定律算出导体的电阻；再用该电阻计算电压为6V时的电流；最后根据电阻的特性判断电压为0时的阻值变化。
【解析】
1. 计算导体的电阻：根据欧姆定律 $ R = \frac{U}{I} $，已知当 $ U_1=3V $ 时，$ I_1=0.2A $，则导体电阻 $ R = \frac{U_1}{I_1} = \frac{3V}{0.2A} = 15Ω $。
2. 计算电压为6V时的电流：当 $ U_2=6V $ 时，导体电阻不变，仍为15Ω，根据欧姆定律 $ I_2 = \frac{U_2}{R} = \frac{6V}{15Ω} = 0.4A $。
3. 判断电压为0时的阻值：导体的电阻是本身的固有属性，与两端电压无关，所以当电压变为0V时，其阻值不变。
【答案】
0.4 A 不变
【知识点】
欧姆定律、电阻的特性
【点评】
本题考查欧姆定律的应用和电阻的基本性质，属于电学基础题，重点考察学生对电阻特性的理解和欧姆定律的简单计算，难度较低。
【难度系数】
0.8
要解决这道题，需明确两个核心知识点：一是欧姆定律的应用，二是导体电阻的特性（电阻是导体本身的性质，与两端电压、通过的电流无关）。首先根据已知的电压和电流，利用欧姆定律算出导体的电阻；再用该电阻计算电压为6V时的电流；最后根据电阻的特性判断电压为0时的阻值变化。
【解析】
1. 计算导体的电阻：根据欧姆定律 $ R = \frac{U}{I} $，已知当 $ U_1=3V $ 时，$ I_1=0.2A $，则导体电阻 $ R = \frac{U_1}{I_1} = \frac{3V}{0.2A} = 15Ω $。
2. 计算电压为6V时的电流：当 $ U_2=6V $ 时，导体电阻不变，仍为15Ω，根据欧姆定律 $ I_2 = \frac{U_2}{R} = \frac{6V}{15Ω} = 0.4A $。
3. 判断电压为0时的阻值：导体的电阻是本身的固有属性，与两端电压无关，所以当电压变为0V时，其阻值不变。
【答案】
0.4 A 不变
【知识点】
欧姆定律、电阻的特性
【点评】
本题考查欧姆定律的应用和电阻的基本性质，属于电学基础题，重点考察学生对电阻特性的理解和欧姆定律的简单计算，难度较低。
【难度系数】
0.8

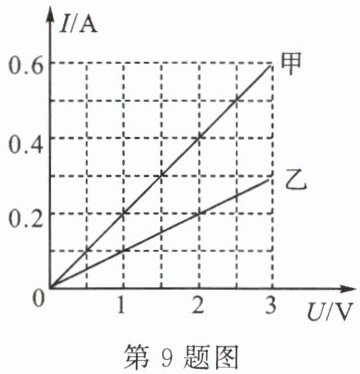

9. 甲、乙两电阻的电流与电压的关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成
正比
（选填“正比”或“反比”），阻值$R_{甲}$＜
（选填“＞”“=”或“＜”）$R_{乙}$。答案
9.正比 ＜
解析
【分析】
要解决本题，需结合I-U图像的特点和欧姆定律分析：定值电阻的电流与电压关系图像是过原点的直线，由此可判断电流与电压的关系；再根据欧姆定律$R=\frac{U}{I}$，通过相同电压下的电流大小比较电阻阻值，电流越大则电阻越小。
【解析】
1. 判断电流与电压的关系：由图像可知，甲、乙两电阻的I-U图像均为过原点的倾斜直线，说明同一电阻的电流随电压的变化呈线性关系，即通过同一电阻的电流与它两端的电压成正比。
2. 比较电阻大小：根据欧姆定律$R=\frac{U}{I}$，选取电压$U=3V$时，甲对应的电流$I_{甲}=0.6A$，乙对应的电流$I_{乙}=0.3A$。计算得：$R_{甲}=\frac{U}{I_{甲}}=\frac{3V}{0.6A}=5Ω$，$R_{乙}=\frac{U}{I_{乙}}=\frac{3V}{0.3A}=10Ω$，因此$R_{甲}＜R_{乙}$。
【答案】
正比；＜
【知识点】
欧姆定律；I-U图像；电阻比较
【点评】
本题考查I-U图像的分析和欧姆定律的基础应用，解题关键是掌握定值电阻的I-U图像特征，以及利用欧姆定律计算、比较电阻，属于常规基础题。
【难度系数】
0.8
要解决本题，需结合I-U图像的特点和欧姆定律分析：定值电阻的电流与电压关系图像是过原点的直线，由此可判断电流与电压的关系；再根据欧姆定律$R=\frac{U}{I}$，通过相同电压下的电流大小比较电阻阻值，电流越大则电阻越小。
【解析】
1. 判断电流与电压的关系：由图像可知，甲、乙两电阻的I-U图像均为过原点的倾斜直线，说明同一电阻的电流随电压的变化呈线性关系，即通过同一电阻的电流与它两端的电压成正比。
2. 比较电阻大小：根据欧姆定律$R=\frac{U}{I}$，选取电压$U=3V$时，甲对应的电流$I_{甲}=0.6A$，乙对应的电流$I_{乙}=0.3A$。计算得：$R_{甲}=\frac{U}{I_{甲}}=\frac{3V}{0.6A}=5Ω$，$R_{乙}=\frac{U}{I_{乙}}=\frac{3V}{0.3A}=10Ω$，因此$R_{甲}＜R_{乙}$。
【答案】
正比；＜
【知识点】
欧姆定律；I-U图像；电阻比较
【点评】
本题考查I-U图像的分析和欧姆定律的基础应用，解题关键是掌握定值电阻的I-U图像特征，以及利用欧姆定律计算、比较电阻，属于常规基础题。
【难度系数】
0.8

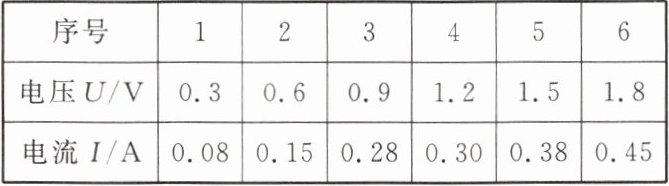

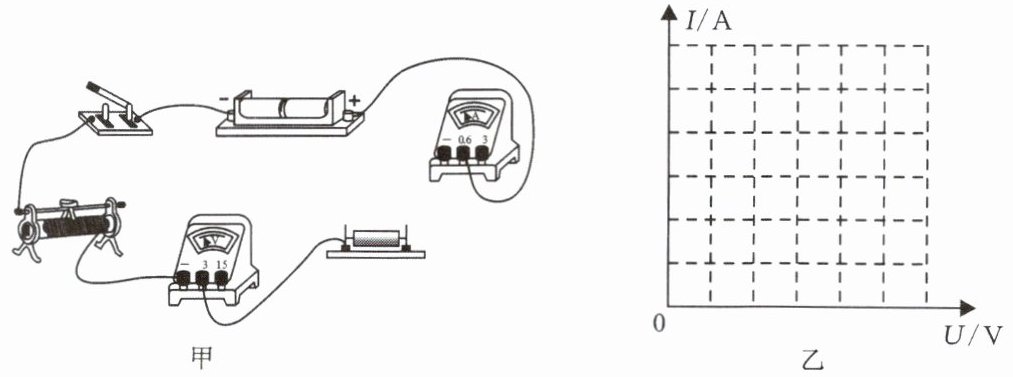

10.某同学利用如图甲所示的器材做“探究电阻一定时电流与电压的关系”实验，得到的实验数据如表所示。
(1)图甲电路中，还有两根导线没有连接，请将电路连接完整。(要求:导线不允许交叉。)
(2)为分析电流与电压的定量关系，请在图乙的坐标系中制定其标度，将表中数据在坐标系中描点。从图像中可以看出，电流为
(1)图甲电路中，还有两根导线没有连接，请将电路连接完整。(要求:导线不允许交叉。)
(2)为分析电流与电压的定量关系，请在图乙的坐标系中制定其标度，将表中数据在坐标系中描点。从图像中可以看出，电流为
0.28
A的这组数据明显是错误的，分析时需要把它剔除。答案
10.(1)图略 (2)图略 0.28
解析
【分析】
本题分为两小问，第(1)问需根据“探究电阻一定时电流与电压的关系”的实验原理连接电路，需明确滑动变阻器、电流表、电压表的正确接法；第(2)问需利用电流与电压成正比的规律，通过描点分析找出错误数据。
【解析】
(1) 电路连接要求：滑动变阻器“一上一下”接入电路，电流表串联在电路中（选0~0.6A量程），电压表并联在定值电阻两端（选0~3V量程），且导线不交叉。
(2) 描点时，先确定坐标系标度（如横坐标电压每格0.5V、纵坐标电流每格0.1A），将表中数据描点后，由于电阻一定时电流与电压成正比，偏离过原点直线的点对应的电流为错误数据，即0.28A。
【答案】
(1) 图略 (2) 图略 0.28
【知识点】
探究电流与电压的关系、电路连接、数据分析
【点评】
本题考查探究电流与电压关系的基础实验，需掌握实验器材的正确使用及正比关系的应用，难度适中。
【难度系数】
0.5
本题分为两小问，第(1)问需根据“探究电阻一定时电流与电压的关系”的实验原理连接电路，需明确滑动变阻器、电流表、电压表的正确接法；第(2)问需利用电流与电压成正比的规律，通过描点分析找出错误数据。
【解析】
(1) 电路连接要求：滑动变阻器“一上一下”接入电路，电流表串联在电路中（选0~0.6A量程），电压表并联在定值电阻两端（选0~3V量程），且导线不交叉。
(2) 描点时，先确定坐标系标度（如横坐标电压每格0.5V、纵坐标电流每格0.1A），将表中数据描点后，由于电阻一定时电流与电压成正比，偏离过原点直线的点对应的电流为错误数据，即0.28A。
【答案】
(1) 图略 (2) 图略 0.28
【知识点】
探究电流与电压的关系、电路连接、数据分析
【点评】
本题考查探究电流与电压关系的基础实验，需掌握实验器材的正确使用及正比关系的应用，难度适中。
【难度系数】
0.5
