3[2026黑龙江哈尔滨质检,中]物理小组的同学在学习串、并联电路的相关知识后,对“串、并联电路中电流、电压的特点”进行了探究:


(一)小明进行的实验:

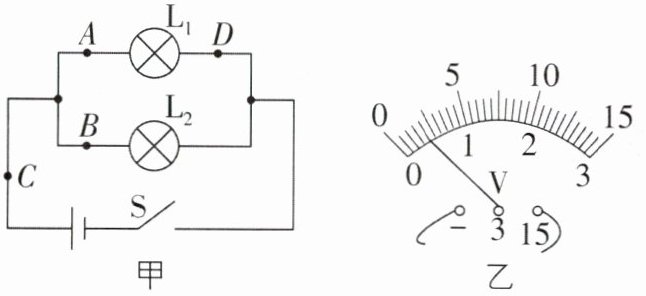

(1)小明根据图甲连接好电路,并将电压表接入电路中,闭合开关后,电压表示数如图乙所示,为了使读数更准确,接下来他应该怎样操作:

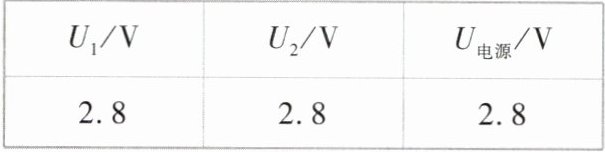

(2)小明完成第一次实验,并把数据记录在表中后,为了使结论更科学,接下来他的操作应是:
(3)完成上述实验步骤后,小明在A处安装电流表并闭合开关后,读出电流表示数为0.1 A,小明猜想:电流经过用电器后,大小会减小。为了验证这条猜想,他下一步应该将电流表安装在图甲中
(4)当他把电流表接到C处时,刚读完数,灯L₂突然熄灭,灯L₁仍发光,此时电流表的读数会
(二)小红利用相关器材同时进行实验探究:

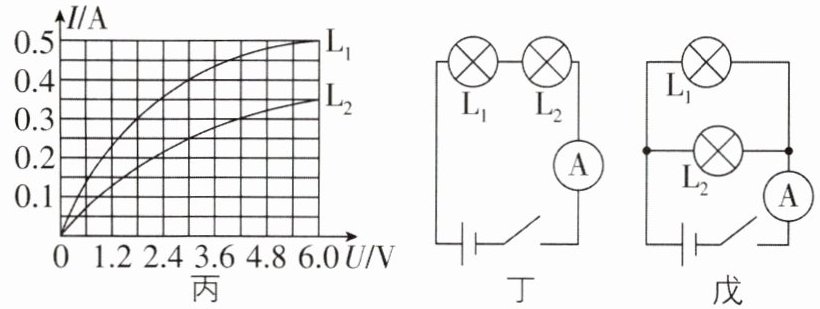

如图丙所示,是L₁、L₂两个灯泡的I-U图像,若将两灯泡串联在电路中(如图丁所示),闭合开关后电流表的示数为0.3 A,保持电源电压不变,将两灯泡的连接方式改为并联(如图戊所示),电路安全,则闭合开关后电流表的示数为

(一)小明进行的实验:
(1)小明根据图甲连接好电路,并将电压表接入电路中,闭合开关后,电压表示数如图乙所示,为了使读数更准确,接下来他应该怎样操作:
断开开关,将电压表更换为小量程
。(2)小明完成第一次实验,并把数据记录在表中后,为了使结论更科学,接下来他的操作应是:
更换规格不同的灯泡,多次测量并记录实验数据
。(3)完成上述实验步骤后,小明在A处安装电流表并闭合开关后,读出电流表示数为0.1 A,小明猜想:电流经过用电器后,大小会减小。为了验证这条猜想,他下一步应该将电流表安装在图甲中
D
处,看到现象:D处电流表示数为0.1 A
,则证明他的猜想是错误的。(4)当他把电流表接到C处时,刚读完数,灯L₂突然熄灭,灯L₁仍发光,此时电流表的读数会
减小
(填“增大”“减小”或“不变”)。(二)小红利用相关器材同时进行实验探究:
如图丙所示,是L₁、L₂两个灯泡的I-U图像,若将两灯泡串联在电路中(如图丁所示),闭合开关后电流表的示数为0.3 A,保持电源电压不变,将两灯泡的连接方式改为并联(如图戊所示),电路安全,则闭合开关后电流表的示数为
0.85 A
。答案
3.(一)(1)断开开关,将电压表更换为小量程
(2)更换规格不同的灯泡,多次测量并记录实验数据 (3)D D处电流表示数为0.1 A
(4)减小 (二)0.85 A
【解析】(一)(1)闭合开关,电压表示数如图乙所示,电压表指针偏转角度较小,原因是电压表量程选择过大,为了使读数更准确,应该断开开关,将电压表更换为小量程。(2)小明完成第一次实验,并把数据记录在表中后,为得出普遍性的规律,应更换规格不同的灯泡,多次测量并记录实验数据。(3)A、D两点在同一支路上,将电流表安装在图甲中D处,观察到D处电流表示数为0.1 A,可知通过A、D两点的电流相等,说明电流经过用电器后,大小不变,可证明小明的猜想是错误的。(4)把电流表接到C处时,C处在干路上,电流表测量干路电流,$L_2$熄灭,$L_1$仍发光,则$L_2$所在支路开路,由于并联电路中各支路互不影响,所以通过$L_1$的电流不变,而此时C处电流就等于$L_1$所在支路的电流,所以电流表的示数会减小。(二)如图丁所示,两灯泡串联,已知$I=0.3$ A,由图丙可得两灯两端电压分别为$U_1=1.8$ V,$U_2=4.2$ V,因串联电路总电压等于各用电器两端电压之和,所以电源电压$U=U_1+U_2=1.8$ V+4.2 V=6 V;将两灯泡的连接方式改为并联时,两灯泡两端的电压均等于电源电压,由图丙可得,通过两灯的电流分别为$I_1=0.5$ A,$I_2=0.35$ A,电流表测干路电流,示数为$I_总=I_1+I_2=0.5$ A+0.35 A=0.85 A。
(2)更换规格不同的灯泡,多次测量并记录实验数据 (3)D D处电流表示数为0.1 A
(4)减小 (二)0.85 A
【解析】(一)(1)闭合开关,电压表示数如图乙所示,电压表指针偏转角度较小,原因是电压表量程选择过大,为了使读数更准确,应该断开开关,将电压表更换为小量程。(2)小明完成第一次实验,并把数据记录在表中后,为得出普遍性的规律,应更换规格不同的灯泡,多次测量并记录实验数据。(3)A、D两点在同一支路上,将电流表安装在图甲中D处,观察到D处电流表示数为0.1 A,可知通过A、D两点的电流相等,说明电流经过用电器后,大小不变,可证明小明的猜想是错误的。(4)把电流表接到C处时,C处在干路上,电流表测量干路电流,$L_2$熄灭,$L_1$仍发光,则$L_2$所在支路开路,由于并联电路中各支路互不影响,所以通过$L_1$的电流不变,而此时C处电流就等于$L_1$所在支路的电流,所以电流表的示数会减小。(二)如图丁所示,两灯泡串联,已知$I=0.3$ A,由图丙可得两灯两端电压分别为$U_1=1.8$ V,$U_2=4.2$ V,因串联电路总电压等于各用电器两端电压之和,所以电源电压$U=U_1+U_2=1.8$ V+4.2 V=6 V;将两灯泡的连接方式改为并联时,两灯泡两端的电压均等于电源电压,由图丙可得,通过两灯的电流分别为$I_1=0.5$ A,$I_2=0.35$ A,电流表测干路电流,示数为$I_总=I_1+I_2=0.5$ A+0.35 A=0.85 A。
