16. (16分)小明用木板和支架制作了一个“临摹神器”。如图所示，OA为木板并用支架固定，木板上放置平板电脑，平板电脑屏幕上展示待临摹的图片。OB处放置并固定某光学器材，并在桌面OC平放一张白纸。

(1) OB处放置的一面茶色玻璃代替平面镜，为了增强临摹效果，不出现重影，茶色玻璃应该选用(厚/薄)一点的；为了在纸上看到更清晰的像，可以采取的方法是。
(2) 调整支架的位置，当屏幕图片的像时，停止调节，该像是(实像/虚像)。若光学器材与桌面的夹角∠BOC＝65°，则木板与桌面右侧的夹角∠AOC＝。
(3) 临摹时，人眼应该在图中(D/E/F)处观察。若临摹准确，临摹成的画相较于屏幕上的图片(更大/大小相等/更小)。
(4) 临摹作画完成后，与平板电脑上的图片比较时，发现它们是(左右相反/完全相同/上下相反)的。

16. (1) 薄 将平板电脑的屏幕亮度调亮一些 (2) 与白纸重合 虚像 $130°$ (3) E 大小相等 (4) 左右相反
〔解析〕(1) 茶色玻璃具有透光性,透过玻璃板能看到成像位置,便于临摹;若用厚的玻璃板,玻璃板的两个面会成两个像,影响临摹,故选用薄的茶色玻璃效果更好;为了在纸上看到更清晰的像,可以将平板电脑的屏幕亮度调亮一些。(2) 调整支架的位置,当屏幕图片的像与白纸重合时,停止调节,平面镜成虚像;若光学器材与桌面的夹角$∠BOC=65°$,根据像与物关于镜面对称,则$∠AOB=65°$,所以木板与桌面右侧的夹角$∠AOC=65°+65°=130°$。(3) 平面镜成像是光的反射形成的,临摹时,人眼应该在物体一侧透过玻璃板观察,即图中E处观察。若临摹准确,临摹成的画相较于屏幕图片大小相等。(4) 因为平面镜成的像和物关于镜面对称,临摹作画完成后与平板电脑上的图片比较时,发现它们是左右相反的。

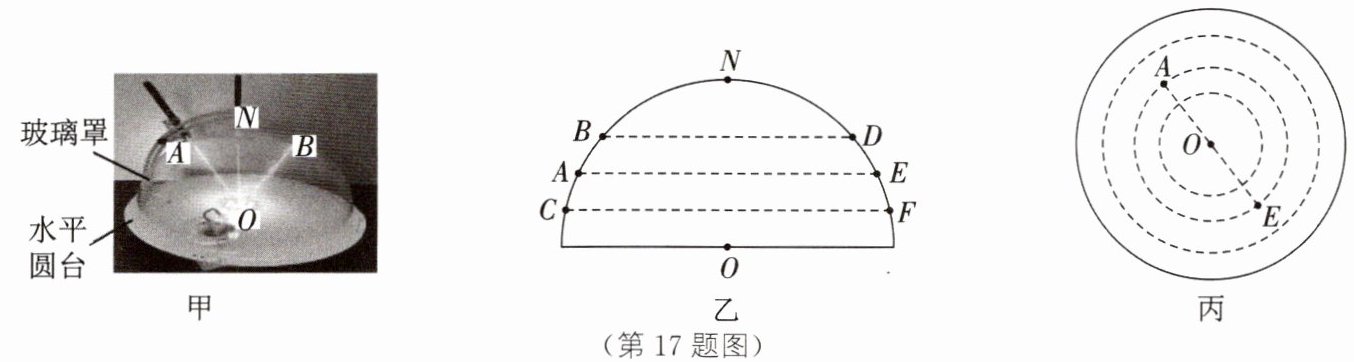

17.（10分）如图甲所示为小宇同学探究“光的反射定律”的实验装置。她先用加湿器使整个半球形玻璃罩内充满水雾，将一小块平面镜放在一个能转动的水平圆台上，用固定放置的红色激光笔发出一束垂直射向平面镜的光NO，然后用另一个绿色激光笔斜射向O点发出一束光AO，经平面镜反射后沿OB方向射出。
（第17题图）
（1）在实验中，用加湿器使整个玻璃罩内充满水雾的目的是。
（2）将绿色激光笔固定在玻璃罩上后，缓慢转动圆台，在某一位置可以看到三束光重合，这说明。
（3）为了方便比较反射角与入射角的关系，小宇借鉴在地理课中学习过的“等高线”在半球形玻璃罩表面上做好标记，如图乙所示，发现绿色激光从A点入射O点经平面镜反射后从E点射出，小宇又将绿色激光从C点入射O点，则反射光线将从图中的点射出。
（4）如图丙所示，小宇保持入射角度不变，让绿色激光笔继续沿A点所在的等高线顺时针转动，使入射光射向O点，发现反射光线将（顺时针/逆时针）转动；当激光笔恰好转到从E点射向O点时，反射光线从A点射出，这说明。

17.（1）显示光路 （2）在光的反射中,反射光线、入射光线、法线在同一平面内 （3）F （4）顺时针 在光的反射中,光路是可逆的
〔解析〕(1) 玻璃罩内充满水雾,则入射光线及反射光线的传播路径都能显示出来。(2) 缓慢转动圆台,在某一位置可以看到三束光重合,这说明反射光线、入射光线和法线在同一平面内。(3) 光的反射中,反射角等于入射角,C点对应的等高线是F点,所以从C点入射O点,则反射光线将从图中的F点射出。(4) 光的反射中,反射角等于入射角,绿色激光笔继续沿A点所在的等高线顺时针转动,反射光线也将顺时针转动;当激光笔恰好转到从E点射向O点时,反射光线从A点射出,这说明在光的反射中,光路是可逆的。
