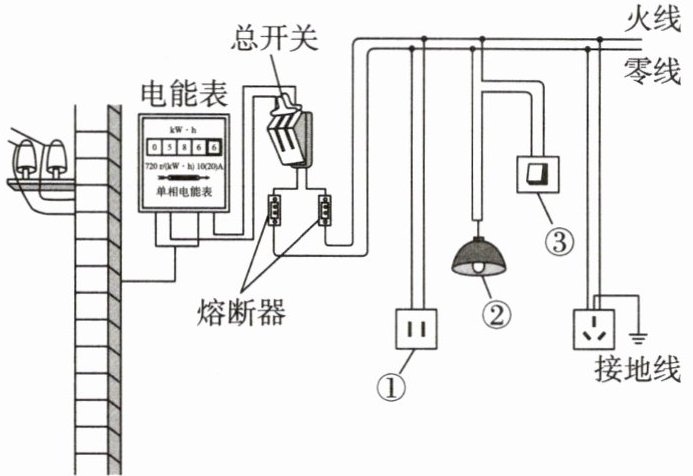

1.如图所示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说法正确的是（
A.①和②为并联，②和③为串联
B.③的一端连接灯泡，另外一端可以连接火线，也可以连接零线
C.零线不够长了，可以用“地线”代替“零线”布线
D.三孔插座中最上方插孔可以不接地
A
）A.①和②为并联，②和③为串联
B.③的一端连接灯泡，另外一端可以连接火线，也可以连接零线
C.零线不够长了，可以用“地线”代替“零线”布线
D.三孔插座中最上方插孔可以不接地
答案
1.A
解析
【分析】
要判断各选项的正确性，需牢记家庭电路的连接规则：家庭电路中，各用电器、插座之间为并联；开关需与控制的用电器串联，且开关应接在火线上；三孔插座遵循“左零右火上接地”原则，地线与零线功能不同，不能互相替代。先明确图中元件：①是两孔插座，②是灯泡，③是控制灯泡的开关，再结合规则分析选项。
【解析】
逐一分析选项：
选项A：家庭电路中，插座与用电器之间、用电器之间均为并联，开关需与它控制的用电器串联。图中①（两孔插座）和②（灯泡）并联，③（开关）与②（灯泡）串联，该说法正确。
选项B：开关③必须接在火线上，断开开关时灯泡与火线断开，避免触电，不能接零线，该说法错误。
选项C：地线是安全保护线，用于防止用电器金属外壳漏电触电；零线是电路工作回路，二者功能不同，不能互相替代，该说法错误。
选项D：三孔插座最上方插孔必须接地，可使用电器漏电时电流导入大地，保障安全，不能不接地，该说法错误。
【答案】
A
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路的基础连接规则与安全用电常识，需掌握开关、插座、灯泡的正确接线要求，属于常规基础题目。
【难度系数】
0.5
要判断各选项的正确性，需牢记家庭电路的连接规则：家庭电路中，各用电器、插座之间为并联；开关需与控制的用电器串联，且开关应接在火线上；三孔插座遵循“左零右火上接地”原则，地线与零线功能不同，不能互相替代。先明确图中元件：①是两孔插座，②是灯泡，③是控制灯泡的开关，再结合规则分析选项。
【解析】
逐一分析选项：
选项A：家庭电路中，插座与用电器之间、用电器之间均为并联，开关需与它控制的用电器串联。图中①（两孔插座）和②（灯泡）并联，③（开关）与②（灯泡）串联，该说法正确。
选项B：开关③必须接在火线上，断开开关时灯泡与火线断开，避免触电，不能接零线，该说法错误。
选项C：地线是安全保护线，用于防止用电器金属外壳漏电触电；零线是电路工作回路，二者功能不同，不能互相替代，该说法错误。
选项D：三孔插座最上方插孔必须接地，可使用电器漏电时电流导入大地，保障安全，不能不接地，该说法错误。
【答案】
A
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路的基础连接规则与安全用电常识，需掌握开关、插座、灯泡的正确接线要求，属于常规基础题目。
【难度系数】
0.5

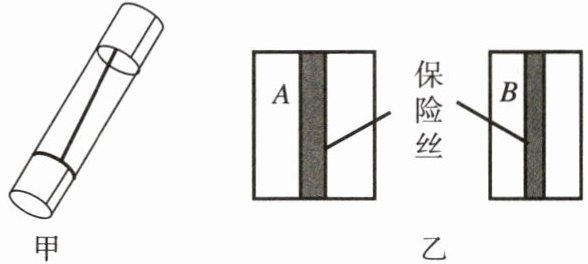

2.为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。图乙分别是两个保险管的截面图，若两管内保险丝A、B的材料相同，长度相同，粗细不同，则两图中
B
保险丝的电阻较大，当两个保险管通过相同的电流时，B
保险丝更容易熔断。（均填“A”或“B”）答案
2.B;B
解析
【分析】
要解决该问题，需结合电阻的影响因素和焦耳定律分析：首先，导体电阻与材料、长度、横截面积有关，当材料和长度相同时，横截面积越小电阻越大；其次，当电流和通电时间相同时，电阻越大，电流产生的热量越多，保险丝越容易熔断。观察图中A、B保险丝，B的横截面积更小，据此逐步分析。
【解析】
1. 比较电阻大小：已知保险丝A、B的材料相同、长度相同，由图可知B的横截面积更小。根据电阻定律$ R = \rho \frac{L}{S} $（$ \rho $为材料的电阻率，$ L $为导体长度，$ S $为横截面积），当$ \rho $和$ L $相同时，横截面积$ S $越小，电阻$ R $越大，因此B保险丝的电阻较大。
2. 判断熔断情况：当两个保险管通过相同的电流$ I $时，根据焦耳定律$ Q = I^2 R t $，在相同通电时间$ t $内，电阻$ R $越大，电流产生的热量$ Q $越多，保险丝温度升高越快，越容易熔断，因此B保险丝更容易熔断。
【答案】
B；B
【知识点】
电阻的影响因素；焦耳定律
【点评】
本题结合保险管的实际场景，考查电阻的决定因素和焦耳定律的应用，属于基础知识点的综合应用，需学生准确掌握相关公式并结合实际分析。
【难度系数】
0.6
要解决该问题，需结合电阻的影响因素和焦耳定律分析：首先，导体电阻与材料、长度、横截面积有关，当材料和长度相同时，横截面积越小电阻越大；其次，当电流和通电时间相同时，电阻越大，电流产生的热量越多，保险丝越容易熔断。观察图中A、B保险丝，B的横截面积更小，据此逐步分析。
【解析】
1. 比较电阻大小：已知保险丝A、B的材料相同、长度相同，由图可知B的横截面积更小。根据电阻定律$ R = \rho \frac{L}{S} $（$ \rho $为材料的电阻率，$ L $为导体长度，$ S $为横截面积），当$ \rho $和$ L $相同时，横截面积$ S $越小，电阻$ R $越大，因此B保险丝的电阻较大。
2. 判断熔断情况：当两个保险管通过相同的电流$ I $时，根据焦耳定律$ Q = I^2 R t $，在相同通电时间$ t $内，电阻$ R $越大，电流产生的热量$ Q $越多，保险丝温度升高越快，越容易熔断，因此B保险丝更容易熔断。
【答案】
B；B
【知识点】
电阻的影响因素；焦耳定律
【点评】
本题结合保险管的实际场景，考查电阻的决定因素和焦耳定律的应用，属于基础知识点的综合应用，需学生准确掌握相关公式并结合实际分析。
【难度系数】
0.6

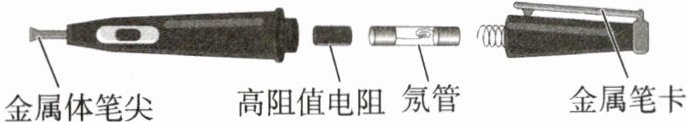

3. 如图所示为一种测电笔的构造图，下列说法正确的是（
A.使用测电笔时手可以接触金属体笔尖
B.使用测电笔时手不要接触金属笔卡
C.测电笔中的高阻值电阻可以用铁丝代替
D.正确使用测电笔，若氖管发光则说明接触的是火线
D
）A.使用测电笔时手可以接触金属体笔尖
B.使用测电笔时手不要接触金属笔卡
C.测电笔中的高阻值电阻可以用铁丝代替
D.正确使用测电笔，若氖管发光则说明接触的是火线
答案
3.D
解析
【分析】
要解决这道题，需明确测电笔的工作原理和正确使用规则：测电笔的核心是通过形成通路，利用氖管是否发光判断火线/零线，其中高阻值电阻用于分压保障安全，使用时手需接触笔尾金属体形成回路。接下来逐一分析选项：
A选项：手接触金属笔尖会直接接触火线，引发触电，错误；
B选项：手不接触金属笔卡无法形成通路，测电笔无法正常工作，错误；
C选项：铁丝电阻过小，会导致通过人体的电流过大，不能代替高阻值电阻，错误；
D选项：正确使用测电笔时，氖管发光说明接触的是火线，正确。
【解析】
逐一分析各选项：
A选项：使用测电笔时，手不能接触金属体笔尖，否则会直接接触火线，电流通过人体造成触电事故，A错误；
B选项：使用测电笔时，手必须接触金属笔卡，才能使测电笔与人体、大地形成完整通路，B错误；
C选项：测电笔中的高阻值电阻用于分压，将电流控制在安全范围内，铁丝电阻很小，若用铁丝代替，会导致电流过大，危及人身安全，C错误；
D选项：正确使用测电笔时，氖管发光表明测电笔接触的是火线，D正确。
【答案】
D
【知识点】
测电笔的使用、安全用电
【点评】
本题考查测电笔的基础使用方法和原理，属于初中物理安全用电模块的常规基础题，需牢记测电笔的操作规则和部件作用，难度较低。
【难度系数】
0.7
要解决这道题，需明确测电笔的工作原理和正确使用规则：测电笔的核心是通过形成通路，利用氖管是否发光判断火线/零线，其中高阻值电阻用于分压保障安全，使用时手需接触笔尾金属体形成回路。接下来逐一分析选项：
A选项：手接触金属笔尖会直接接触火线，引发触电，错误；
B选项：手不接触金属笔卡无法形成通路，测电笔无法正常工作，错误；
C选项：铁丝电阻过小，会导致通过人体的电流过大，不能代替高阻值电阻，错误；
D选项：正确使用测电笔时，氖管发光说明接触的是火线，正确。
【解析】
逐一分析各选项：
A选项：使用测电笔时，手不能接触金属体笔尖，否则会直接接触火线，电流通过人体造成触电事故，A错误；
B选项：使用测电笔时，手必须接触金属笔卡，才能使测电笔与人体、大地形成完整通路，B错误；
C选项：测电笔中的高阻值电阻用于分压，将电流控制在安全范围内，铁丝电阻很小，若用铁丝代替，会导致电流过大，危及人身安全，C错误；
D选项：正确使用测电笔时，氖管发光表明测电笔接触的是火线，D正确。
【答案】
D
【知识点】
测电笔的使用、安全用电
【点评】
本题考查测电笔的基础使用方法和原理，属于初中物理安全用电模块的常规基础题，需牢记测电笔的操作规则和部件作用，难度较低。
【难度系数】
0.7
4. 如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是 （
A.图中A与零线相连，B与火线相连
B.将测电笔插入C孔，其氖管会发光
C.若指示灯断路不能发光，则插孔不能提供工作电压
D.若A、B两孔发生短路，则其他插孔仍可提供工作电压
A
）A.图中A与零线相连，B与火线相连
B.将测电笔插入C孔，其氖管会发光
C.若指示灯断路不能发光，则插孔不能提供工作电压
D.若A、B两孔发生短路，则其他插孔仍可提供工作电压
答案
4.A
解析
【分析】
要解决这道题，需掌握家庭电路的核心规则：家庭电路中用电器（指示灯、插孔）为并联连接，开关接在干路且需串联在火线上；两孔插座遵循“左零右火”，三孔插座遵循“左零右火上接地”；测电笔接触火线时氖管发光，接触零线/地线时不发光；并联电路各支路独立工作、互不影响。接下来逐一分析选项：
1. 选项A：根据两孔插座“左零右火”的接线规则，结合指示灯与插孔并联的特点，A孔对应零线，B孔对应火线，该说法正确。
2. 选项B：C孔是三孔插座的接地孔，与大地相连，测电笔插入时无电压差，氖管不会发光，该说法错误。
3. 选项C：指示灯与插孔为并联关系，指示灯断路不影响插孔支路，插孔仍能提供电压，该说法错误。
4. 选项D：若A、B两孔短路，会造成火线与零线直接连通的电源短路，其他插孔无法工作，该说法错误。
【解析】
家庭电路中，指示灯与插孔并联，开关在干路控制整个电路：
选项A：两孔插座接线规则为“左零右火”，因此A与零线相连，B与火线相连，A正确。
选项B：C孔为接地孔，测电笔插入接地孔时，因接地孔与大地间无电压差，氖管不发光，B错误。
选项C：并联电路各支路独立工作，指示灯断路时，插孔支路仍正常，插孔可提供电压，C错误。
选项D：A、B短路会导致电源短路，其他插孔无法工作，D错误。
【答案】
A
【知识点】
家庭电路连接；并联电路特点；测电笔使用
【点评】
本题结合生活中常见的插线板，考查家庭电路的基础知识点，需牢记家庭电路的接线规则、用电器连接方式等，难度较低，属于基础应用类题目。
【难度系数】
0.7
要解决这道题，需掌握家庭电路的核心规则：家庭电路中用电器（指示灯、插孔）为并联连接，开关接在干路且需串联在火线上；两孔插座遵循“左零右火”，三孔插座遵循“左零右火上接地”；测电笔接触火线时氖管发光，接触零线/地线时不发光；并联电路各支路独立工作、互不影响。接下来逐一分析选项：
1. 选项A：根据两孔插座“左零右火”的接线规则，结合指示灯与插孔并联的特点，A孔对应零线，B孔对应火线，该说法正确。
2. 选项B：C孔是三孔插座的接地孔，与大地相连，测电笔插入时无电压差，氖管不会发光，该说法错误。
3. 选项C：指示灯与插孔为并联关系，指示灯断路不影响插孔支路，插孔仍能提供电压，该说法错误。
4. 选项D：若A、B两孔短路，会造成火线与零线直接连通的电源短路，其他插孔无法工作，该说法错误。
【解析】
家庭电路中，指示灯与插孔并联，开关在干路控制整个电路：
选项A：两孔插座接线规则为“左零右火”，因此A与零线相连，B与火线相连，A正确。
选项B：C孔为接地孔，测电笔插入接地孔时，因接地孔与大地间无电压差，氖管不发光，B错误。
选项C：并联电路各支路独立工作，指示灯断路时，插孔支路仍正常，插孔可提供电压，C错误。
选项D：A、B短路会导致电源短路，其他插孔无法工作，D错误。
【答案】
A
【知识点】
家庭电路连接；并联电路特点；测电笔使用
【点评】
本题结合生活中常见的插线板，考查家庭电路的基础知识点，需牢记家庭电路的接线规则、用电器连接方式等，难度较低，属于基础应用类题目。
【难度系数】
0.7

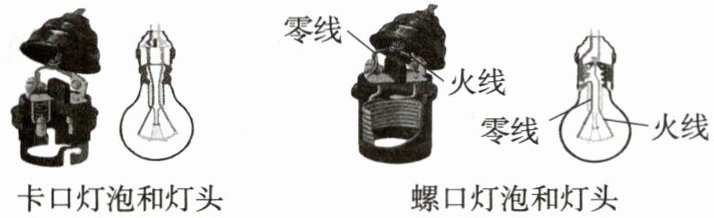

5. (教材素材题) 如图所示是卡口灯泡和灯头、螺口灯泡和灯头，卡口灯泡灯头的触头在灯头内，当灯按进去后，不会裸露在外边，而螺口灯泡的灯头的一个接线柱与灯的螺丝套相连，裸露在外边，若接了
火
线，就有安全隐患，故与螺丝套相连的接线柱要与零
线相连。答案
5.火;零
解析
【分析】
要解决这道题，需结合螺口灯泡的结构特点和家庭电路的安全用电原则：螺口灯泡的灯头螺丝套是裸露在外的，若该部分接火线，当人体不慎接触到螺丝套时，电流会通过人体流向大地，引发触电事故，存在安全隐患。因此，为保障安全，与螺丝套相连的接线柱应连接零线，灯泡顶端的金属点连接火线。
【解析】
螺口灯泡的螺丝套部分裸露，若将火线接在螺丝套对应的接线柱上，人在接触螺丝套时会形成电流通路，造成触电，存在安全隐患。根据安全用电要求，为避免触电，与螺丝套相连的接线柱需与零线相连，这样即使接触到螺丝套，也不会有电流通过人体，保障用电安全。
【答案】
火；零
【知识点】
家庭电路连接；安全用电原则
【点评】
本题结合教材中的灯泡结构，考查家庭电路中灯泡的安全接线知识，属于基础的安全用电考点，需要学生理解螺口灯泡接线的安全要求。
【难度系数】
0.5
要解决这道题，需结合螺口灯泡的结构特点和家庭电路的安全用电原则：螺口灯泡的灯头螺丝套是裸露在外的，若该部分接火线，当人体不慎接触到螺丝套时，电流会通过人体流向大地，引发触电事故，存在安全隐患。因此，为保障安全，与螺丝套相连的接线柱应连接零线，灯泡顶端的金属点连接火线。
【解析】
螺口灯泡的螺丝套部分裸露，若将火线接在螺丝套对应的接线柱上，人在接触螺丝套时会形成电流通路，造成触电，存在安全隐患。根据安全用电要求，为避免触电，与螺丝套相连的接线柱需与零线相连，这样即使接触到螺丝套，也不会有电流通过人体，保障用电安全。
【答案】
火；零
【知识点】
家庭电路连接；安全用电原则
【点评】
本题结合教材中的灯泡结构，考查家庭电路中灯泡的安全接线知识，属于基础的安全用电考点，需要学生理解螺口灯泡接线的安全要求。
【难度系数】
0.5

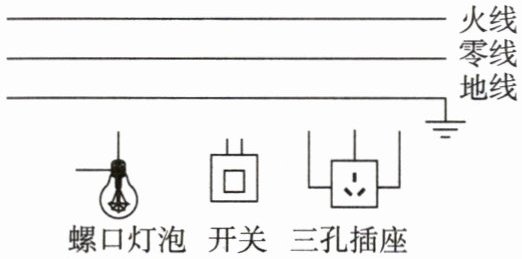

6. 如图所示,请用笔画线代替导线,将控制螺口灯泡的开关、螺口灯泡和三孔插座接入电路中。
答案
6.如图所示
解析
【分析】
要正确连接螺口灯泡、开关和三孔插座，需遵循家庭电路的安全接线规则：①开关必须接在火线上，断开开关时能切断灯泡与火线的连接，避免触电；②螺口灯泡的顶端金属点接开关，螺旋套接零线，防止更换灯泡时误触螺旋套；③三孔插座按“左零右火上接地”接线，上孔接地线保障用电器金属外壳漏电时的安全。
【解析】
1. 连接灯泡与开关：火线先接入开关，开关另一端连接螺口灯泡的顶端金属点；螺口灯泡的螺旋套接零线。
2. 连接三孔插座：三孔插座的左孔接零线，右孔接火线，上孔接地线。
按上述规则完成接线即可得到正确电路。
【答案】
如图所示
【知识点】
家庭电路连接；开关与灯泡接线；三孔插座接法
【点评】
本题考查家庭电路的基础接线规则，是安全用电的核心考点，需牢记各元件的接线要求，属于基础应用类题目。
【难度系数】
0.6
要正确连接螺口灯泡、开关和三孔插座，需遵循家庭电路的安全接线规则：①开关必须接在火线上，断开开关时能切断灯泡与火线的连接，避免触电；②螺口灯泡的顶端金属点接开关，螺旋套接零线，防止更换灯泡时误触螺旋套；③三孔插座按“左零右火上接地”接线，上孔接地线保障用电器金属外壳漏电时的安全。
【解析】
1. 连接灯泡与开关：火线先接入开关，开关另一端连接螺口灯泡的顶端金属点；螺口灯泡的螺旋套接零线。
2. 连接三孔插座：三孔插座的左孔接零线，右孔接火线，上孔接地线。
按上述规则完成接线即可得到正确电路。
【答案】
如图所示
【知识点】
家庭电路连接；开关与灯泡接线；三孔插座接法
【点评】
本题考查家庭电路的基础接线规则，是安全用电的核心考点，需牢记各元件的接线要求，属于基础应用类题目。
【难度系数】
0.6
