1. 如图所示的电路中,电源电压保持不变,$R_{1}= 20Ω$,闭合开关S,移动滑动变阻器$R_{2}$的滑片P到中点c时,电流表的示数为0.4A;移动滑片P到最左端a时,电流表的示数为0.3A,则电源电压和滑动变阻器的最大阻值分别为()
A. 6V 20Ω
B. 12V 20Ω
C. 6V 30Ω
D. 12V 30Ω
A. 6V 20Ω
B. 12V 20Ω
C. 6V 30Ω
D. 12V 30Ω
答案
B

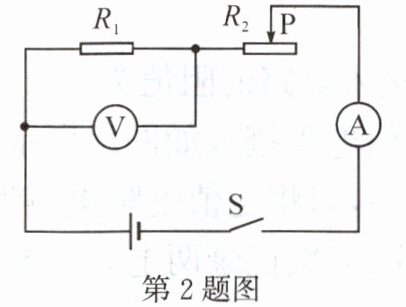

2. 如图所示的电路中,电源电压保持不变,滑动变阻器$R_{2}$的规格为“40Ω 1A”。闭合开关S,移动滑动变阻器$R_{2}$的滑片P到中点时,电流表的示数为0.5A;移动滑片P到最右端时,电流表的示数为0.3A,则电源电压和定值电阻$R_{1}$的阻值分别为()
A. 15V 20Ω
B. 12V 20Ω
C. 15V 10Ω
D. 12V 10Ω
A. 15V 20Ω
B. 12V 20Ω
C. 15V 10Ω
D. 12V 10Ω
答案
C

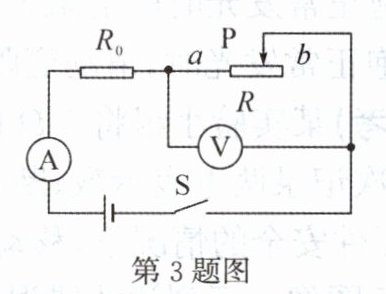

3. (娄底中考)如图所示的电路中,电源电压为13.5V,调节滑动变阻器滑片P从最右端b移动到最左端a,电流表示数由0.18A变为0.54A,则定值电阻$R_{0}= $____Ω,滑片位于b点时电压表示数为____V。
答案
25 9
4. (广元中考)如图所示,电源电压恒定为10V,$R_{1}= 10Ω$,闭合开关S,滑动变阻器的滑片P从一端滑到另一端的过程中,电压表的示数从2V变成5V,则$R_{2}$的阻值为____Ω,滑动变阻器的最大阻值为____Ω。
答案
10 30

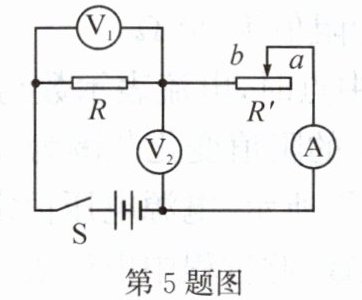

5. 如图所示,R为定值电阻,$R'$为滑动变阻器,闭合开关S,将滑动变阻器的滑片从a端逐渐滑动到b端,发现$V_{1}$表示数从2V变化到6V,而$V_{2}$表示数从4V变化到0,则电流表示数从0.2A变化到____A,$R= $____Ω。
答案
0.6 10
6. (郴州中考)如图所示,电阻$R_{1}$、$R_{2}$为定值电阻,电源电压保持不变。当开关$S_{1}$闭合,$S_{2}$接a端时,电流表示数为I;当开关$S_{1}$闭合,$S_{2}$接b端时,电流表示数为2I,则未知电阻$R_{x}$的阻值是()
A. $R_{1}+R_{2}$
B. $\frac {R_{1}R_{2}}{R_{1}+R_{2}}$
C. $2R_{1}-R_{2}$
D. $R_{1}-2R_{2}$
A. $R_{1}+R_{2}$
B. $\frac {R_{1}R_{2}}{R_{1}+R_{2}}$
C. $2R_{1}-R_{2}$
D. $R_{1}-2R_{2}$
答案
D
