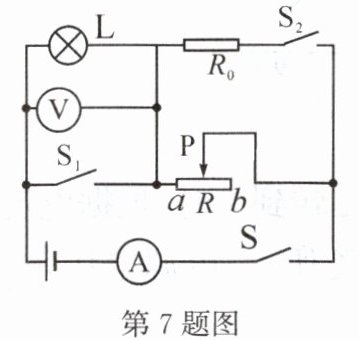

7. (江岸联考)如图所示电路,电源电压不变,灯泡L标有“9V 0.5A”字样。当S闭合,$S_{1}$、$S_{2}$断开,滑片P从b端滑到中点时,电流表的示数变化了0.1A,此时电压表的示数为9V;保持滑片P在中点的位置不变,再闭合$S_{1}$、$S_{2}$,电流表的示数又变化了2A。不计温度对电阻的影响,则下列说法正确的是()

A. $R_{0}= 24Ω$
B. 灯泡L的电阻为12Ω
C. 电源电压为18V
D. 滑动变阻器的最大阻值为15Ω

A

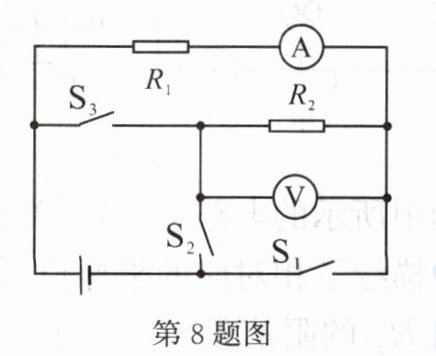

8. 如图所示,电源电压恒为3V,$R_{2}= 10Ω$,当$S_{1}$闭合,$S_{2}$、$S_{3}$断开,电流表示数为0.6A,$R_{1}$阻值为____Ω;当$S_{2}$闭合,$S_{1}$、$S_{3}$断开,电压表示数为____V;当$S_{1}$、$S_{3}$闭合,$S_{2}$断开,电流表示数为____A。

5 2 0.6

9. (蚌埠期末)如图所示电路,电源电压恒定不变,$R_{0}$为定值电阻、R为电阻箱,调节R的阻值为0时,电流表的示数为0.5A,调节R的阻值为18Ω时,电流表的示数为0.2A,求电源

电压U和定值电阻$R_{0}$的阻值。

解：当 $ R $ 的阻值为 0 时，$ U = I_1R_0 = 0.5A \times R_0 \cdots \cdots $ ①
当 $ R $ 的阻值为 $ 18\Omega $ 时，
$ U = I_2(R_0 + R) = 0.2A \times (R_0 + 18\Omega) \cdots \cdots $ ②
$ 0.5A \times R_0 = 0.2A \times (R_0 + 18\Omega) $，
$ R_0 = 12\Omega $，$ U = I_1R_0 = 0.5A \times R_0 = 0.5A \times 12\Omega = 6V $。

10. (徐州中考)定值电阻$R_{1}$两端加4.5V电压时,通过的电流为0.45A。如图所示电路,电源电压不变,$R_{1}和定值电阻R_{0}$并联,电流表示数为0.50A;用阻值为30Ω的电阻$R_{2}替换R_{1}$,电流表示数变为0.30A。求:
(1)$R_{1}$的阻值;(2)电源电压。

解：(1) $ R_1 = \frac{U_1}{I_1} = \frac{4.5V}{0.45A} = 10\Omega $；
(2) $ R_1 $ 和定值电阻 $ R_0 $ 并联时，
$ \frac{U}{R_1} + \frac{U}{R_0} = I $，$ \frac{U}{10\Omega} + \frac{U}{R_0} = 0.50A \cdots \cdots $ ①
$ R_2 $ 和定值电阻 $ R_0 $ 并联时，
![img alt=10-2]
$ \frac{U}{R_2} + \frac{U}{R_0} = I' $，$ \frac{U}{30\Omega} + \frac{U}{R_0} = 0.30A \cdots \cdots $ ②
解方程组得：$ U = 3V $。

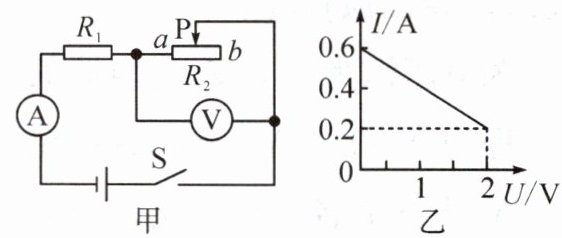

11. (眉山中考)如图所示,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器,电源电压保持不变,闭合开关S后,滑片P从a端滑到b端,电流表示数I与电压表示数U的变化关系如图乙所示。求电

源电压。

解：滑片 $ P $ 在 $ a $ 端时，
$ I_1 = 0.6A $，$ U = I_1R_1 = 0.6A \times R_1 \cdots \cdots $ ①
当滑片在 $ b $ 端时，
$ I_2 = 0.2A $，$ U_V = 2V $，$ U = I_2R_1 + U_V = 0.2A \times R_1 + 2V \cdots \cdots $ ②
解得 $ U = 3V $。
