2025年思维新观察九年级物理上册人教版第48页答案

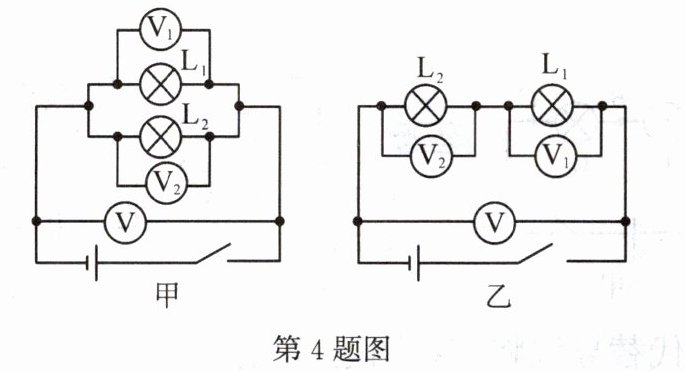

4.(2024·武昌联考)在如图甲所示的电路中,闭合开关后电压表$V_1$的示数为4.5V,$V_2$的示数为 V,V的示数为 V。在图乙所示的测量电路中,闭合开关后电压表$V_1$的示数为2.5V,$V_2$的示数为3.8V,V的示数为 V。

答案

4.5 4.5 6.3

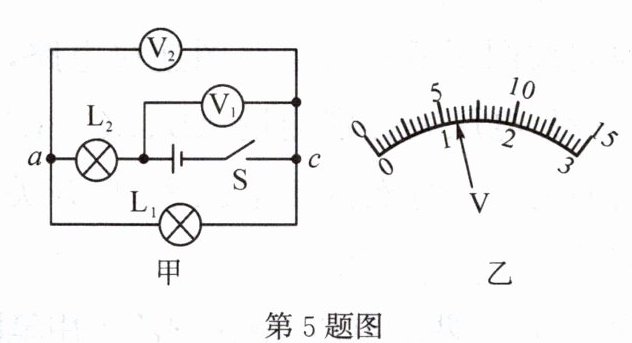

5.(2024·青山联考)如图甲所示的电路中,当闭合开关S后,两个电压表指针偏转均如图乙所示,则灯$L_1和L_2$两端的电压分别为()

A.1.2V 4.8V
B.4.8V 1.2V
C.1.2V 6V
D.6V 1.2V

答案

A

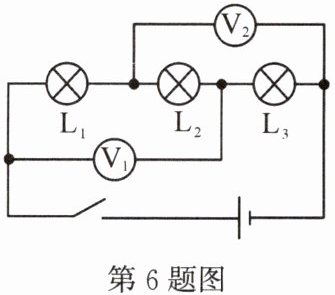

6.如图所示的电路中,闭合开关,电压表$V_1$的示数是7V,电压表$V_2$的示数为9V,若$L_3两端的电压是L_1$两端电压的两倍,则电源的电压是()

A.9V
B.10V
C.11V
D.12V

答案

C

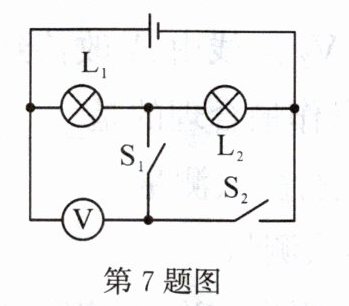

7.(青山模拟)如图所示,电源电压不变。当开关$S_1$断开、$S_2$闭合时,电压表的示数为3V；当开关$S_1$闭合,$S_2$断开时,电压表的示数为4.5V,则$L_1$、$L_2$两端的电压分别为 和 。

答案

3V 1.5V

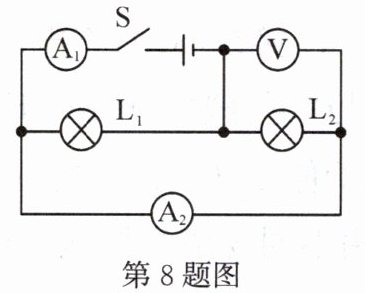

8.(江汉联考)如图所示,当开关S闭合后,两灯发光,电流表、电压表指针均发生偏转,下列说法正确的是()

A.电流表$A_1示数和A_2$示数相同
B.电压表可测出$L_1$两端的电压
C.电压表只能测出$L_2$两端的电压
D.电压表不能测电源两端电压

答案

B

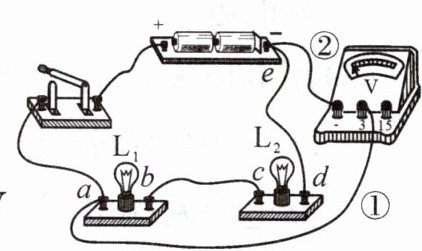

9.(江岸联考)一位同学为探究串联电路中用电器两端的电压与电源两端电压的关系,连接如图所示电路,电源为两节新干电池,所有器材都完好且连接无误。以下说法正确的是()

A.闭合开关前,电压表示数为3V
B.闭合开关后,电压表示数为1.5V
C.若只将②线由e改接到b,闭合开关后,电压表示数一定为1.5V
D.若要测量$L_2$两端电压,只需将①线由a改接到b即可

答案

D
