1.(2024·江汉联考)在探究串联电路中用电器两端的电压与电源两端电压的关系时,

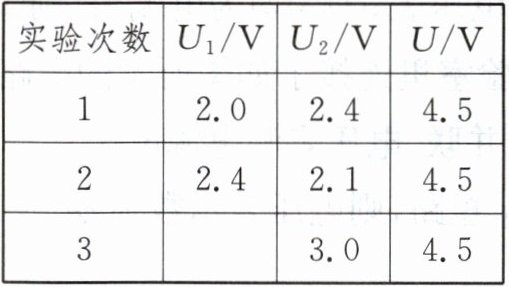

实验次数 $U_1/V$ $U_2/V$ $U/V$
1 2.0 2.4 4.5
2 2.4 2.1 4.5
3 3.0 4.5

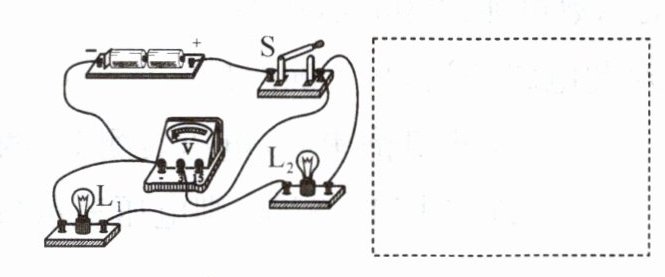

(1)某同学连接了如图所示的实物电路,请在虚线框内画出对应的电路图。
(2)为了测出$L_1$两端的电压,可以只改接图中的一根导线,这根导线是电压表与 (选填“开关”或“$L_1$”)之间的导线。接着要测量$L_2$两端的电压,则 (填标号)。
A.至少需要增加一根导线
B.至少需要增加两根导线
C.不需要增加导线,只用对电路做适当调整
(3)为了得到普遍规律,应进行多次实验,下列操作最合理的是 (填标号)。
A.重新连接一个并联电路再次实验 B.将灯泡$L_1和灯泡L_2$互换位置再次实验
C.换用不同规格的灯泡多次实验
(4)分析实验数据,可得出的实验结论是：串联电路中电源两端电压 。

(1)
(2)开关 C (3)C
(4)等于各用电器两端电压之和

2.一个小电动机工作时,要求电源电压是6V,如果用干电池作电源,需要 节串联起来对电动机供电。如果用铅蓄电池作电源,需要 节串联起来对电动机供电。

4 3

3.(2024·东营)某小组在探究并联电路中电压的特点实验中。

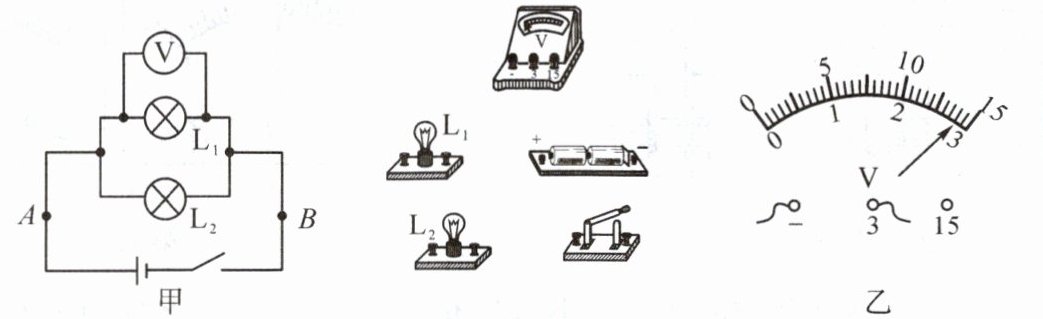

(1)如图甲,根据电路图,用笔画线表示导线,将实物连接起来。
(2)连接电路时,开关应处于 状态。
(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为 V。
(4)测得灯泡$L_1$两端电压后,再测得灯泡$L_2$两端电压和A、B两端电压,记录数据。改变两个小灯泡的规格,重复以上操作,其目的是 。
(5)评估交流环节,有同学提出：实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是 。

(1)
(2)断开 (3)2.8
(4)多次测量，以得到普遍的规律
(5)电压表正、负接线柱接反
