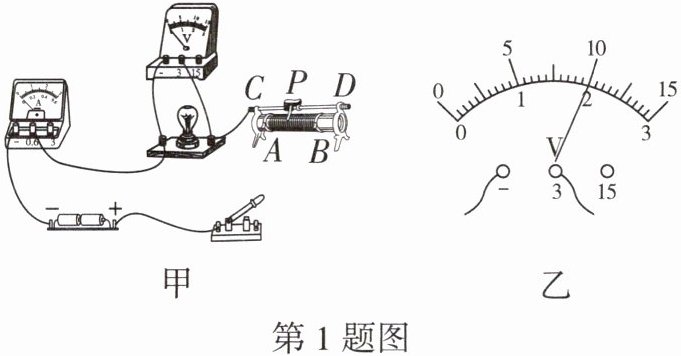

1. (定心卷改编)实验小组用电流表和电压表测量小灯泡的电阻,连接了如图甲电路,小灯泡正常发光时的电压为2.5 V,电源为两节新干电池.

(1)请用笔画线表示导线,在图甲中将实验电路连接完整(要求:滑动变阻器的滑片向右移动时小灯泡变亮).
(2)正确连接电路后闭合开关,发现小灯泡不亮,但电流表和电压表有示数,接下来应该进行的操作是.
A. 更换小灯泡
B. 检查电路是否有断路
C. 移动滑动变阻器滑片,观察小灯泡是否发光
(3)正确操作后,移动滑动变阻器滑片至某位置时,电压表的示数如图乙所示,为测量小灯泡正常发光时的电阻,此时应将滑片适当向(选填“A”或“B”)端移动.
(4)通过移动滑动变阻器的滑片P,进行多次测量记录数据,并绘制U-I图像如图丙所示,由此可得小灯泡正常发光时的电阻是Ω.

第1题图丙
(5)分析U-I图像可知:在滑动变阻器接入电路的电阻变小的过程中,小灯泡的电阻不断(选填“增大”或“减小”),造成此现象的原因是小灯泡的电阻受到的影响.

1.(1)如所示
(2)C
(3)B
(4)10
(5)增大 温度
【解析】(1)~(2)略;(3)由图乙可知,电压表选用的是0~3 V测量范围,此时电压表分度值为0.1 V,其示数为2 V,小于小灯泡正常发光时的电压2.5 V,要测量小灯泡正常发光时的电阻,应增大小灯泡两端的电压,根据串联电路电压规律,应减小滑动变阻器两端的电压,即减小滑动变阻器接入电路的电阻,故应将滑片向B端移动;(4)由图丙可知,小灯泡正常发光时的电流为0.25 A,所以小灯泡正常发光时电阻R=U/I=2.5 V/0.25 A=10 Ω;
(5)电压表与电流表示数的比值实际上是小灯泡的电阻,滑动变阻器接入电路的电阻变小的过程中,电路中的电流增大,根据U-I图像可知,电压表与电流表示数的比值增大,即小灯泡的电阻增大,主要原因是小灯泡的电阻受温度的影响.

【分析】
本题是伏安法测小灯泡电阻的实验题，解题思路如下：
1. 第(1)问：连接电路时，滑动变阻器需“一上一下”接线，要求滑片向右移动时小灯泡变亮，说明电路电流需增大，滑动变阻器接入电阻应减小，因此滑动变阻器应接右下接线柱B，结合已有电路补充连线即可。
2. 第(2)问：闭合开关后电流表、电压表有示数，说明电路为通路，小灯泡不亮是因为电流过小，应移动滑动变阻器滑片减小接入电阻，增大电流，观察灯是否发光。
3. 第(3)问：小灯泡额定电压为2.5V，此时电压表示数小于额定电压，要使灯泡正常发光，需增大灯泡两端电压，根据串联分压规律，应减小滑动变阻器接入电阻，即向B端移动滑片。
4. 第(4)问：小灯泡正常发光时电压为2.5V，从U-I图像找到对应电流，用欧姆定律计算电阻。
5. 第(5)问：滑动变阻器电阻变小，电流增大，小灯泡温度升高，U-I图像中电压与电流的比值（电阻）增大，说明电阻受温度影响。
【解析】
(1) 连接电路时，滑动变阻器采用“一上一下”接法，要求滑片向右移动时小灯泡变亮，即电路电流变大，滑动变阻器接入电阻变小，因此将滑动变阻器的右下接线柱B接入电路，使电路完整，连线如所示。
(2) 闭合开关后，电流表、电压表有示数，说明电路为通路，小灯泡不亮是因为电路电流过小，总电阻过大，因此应移动滑动变阻器滑片，减小接入电阻以增大电流，观察小灯泡是否发光，故选C。
(3) 小灯泡额定电压为2.5V，此时电压表示数为2V（小于额定电压），要使灯泡正常发光，需增大灯泡两端电压。根据串联电路电压规律，滑动变阻器两端电压需减小，因此应减小滑动变阻器接入电路的电阻，即滑片向B端移动。
(4) 小灯泡正常发光时电压U=2.5V，由U-I图像可知对应的电流I=0.25A，根据欧姆定律，正常发光时电阻R=U/I=2.5V/0.25A=10Ω。
(5) 滑动变阻器接入电阻变小的过程中，电路电流增大，小灯泡功率增大，温度升高；由U-I图像可知，小灯泡的U-I比值（电阻）随电压、电流增大而增大，因此小灯泡电阻不断增大，造成此现象的原因是小灯泡的电阻受温度的影响。
【答案】
(1) 如所示
(2) C
(3) B
(4) 10
(5) 增大；温度
【知识点】
伏安法测电阻、欧姆定律、温度对电阻的影响
【点评】
本题为初中物理经典的伏安法测电阻实验题，综合考查电路连接、电路故障分析、欧姆定律应用及电阻的影响因素，注重实验操作与物理原理的结合，需熟练掌握滑动变阻器的使用、串联电路规律等核心知识点。
【难度系数】
0.5

2. 实验室里有一个标识不清的电阻器，实验小组
建议用时:30分钟 用电流表和电压表测量电阻
设计实验进行测量,他们所选用的实验器材有:
两节新干电池、电压表、电流表、滑动变阻器、电阻器、开关一个、导线若干.
(1)该实验的原理是.

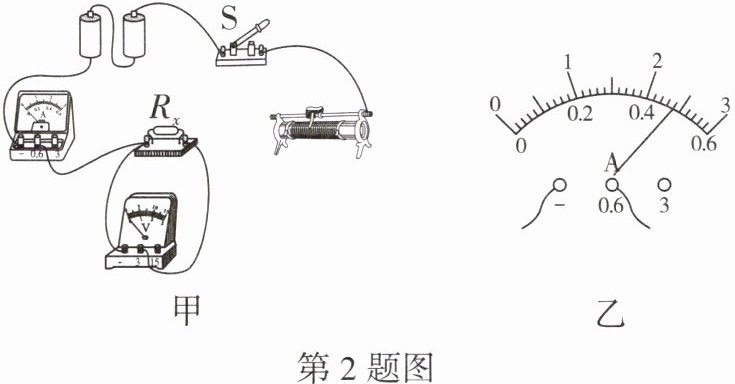

(2)小组成员连接的电路如图甲所示,请用笔画线表示导线把电路连接完整(要求:滑动变阻器滑片向右移动时,电路中的电流减小).

(3)正确连接后,闭合开关前,应将滑动变阻器的滑片P移到电阻处.闭合开关,电压表示数接近电源电压,电流表无示数.经检查电流表及各接线处均完好,则电路的故障可能是.

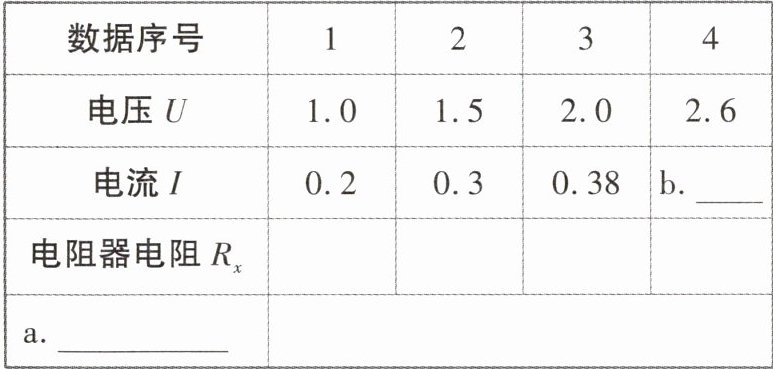

(4)💡中考新考法·表格设计与补充,排除故障后继续实验,多次移动滑动变阻器的滑片,将实验数据记录在下表中,表格中有一处不足,为.其中第4次实验时,电流表的示数如图乙所示,请将表中所缺内容补充完整.据此可知,电阻器的电阻为Ω.(结果保留一位小数)

[此考法2025河南、江西等地中考已考查]

2.(1)$R=\frac{U}{I}$
(2)如所示
(3)最大 电阻器断路
(4)物理量没有单位 a.电阻器电阻平均值$\overline{R_x}/\Omega$ b.0.48 5.2
【解析】(1)~(2)略;(3)为保护电路,开关闭合前,滑动变阻器的滑片应调节至电阻最大处;经检查电流表及各接线处均完好,则电路的故障可能是电阻器断路,使电压表与电流表串联在电路中,由于电压表的内阻很大,因此电路中的电流很小,电流表几乎显示不出电流的大小(无示数);
(4)记录实验数据的表格有一处不足,具体是物理量没有单位;a.实验数据记录完后,需计算4次电阻的平均值,则a处填写的内容是电阻平均值$\overline{R_x}/\Omega$;b.电流表选择0~0.6 A测量范围,分度值为0.02 A,电流表示数为0.48 A;电阻器的电阻$\overline{R_x}=\frac{1}{4}×(\frac{1.0\ \mathrm{V}}{0.2\ \mathrm{A}}+\frac{1.5\ \mathrm{V}}{0.3\ \mathrm{A}}+\frac{2.0\ \mathrm{V}}{0.38\ \mathrm{A}}+\frac{2.6\ \mathrm{V}}{0.48\ \mathrm{A}})\approx5.2\ \Omega$.

【分析】
本题为伏安法测电阻的实验题，解题思路如下：
1. 第(1)问：伏安法测电阻的原理是欧姆定律的变形公式，通过测量电阻两端电压和通过的电流计算电阻，对应公式$R=\frac{U}{I}$。
2. 第(2)问：滑动变阻器需按“一上一下”接线，要求滑片右移时电流减小，说明接入电阻变大，因此将滑动变阻器左下接线柱接入电路补全导线。
3. 第(3)问：闭合开关前滑动变阻器调至最大电阻处保护电路；电流表无示数说明电路断路，电压表示数接近电源电压说明电压表串联，故障为电阻器断路。
4. 第(4)问：实验表格需标注物理量单位，此为不足；计算电阻平均值时先算每次电阻再求平均；电流表量程0~0.6A，分度值0.02A，读出示数后计算电阻平均值。
【解析】
(1) 伏安法测电阻的原理是$R=\frac{U}{I}$，利用欧姆定律变形，通过测量电压和电流计算电阻。
(2) 滑动变阻器要求滑片右移电流减小，接入电阻变大，故将滑动变阻器左下接线柱与电阻器右端连接，补全电路（如参考答案图所示）。
(3) 闭合开关前，滑动变阻器调至最大电阻处，防止电流过大损坏元件；电流表无示数说明电路断路，电压表示数接近电源电压说明电压表两端与电源连通，故障为电阻器断路。
(4) 实验表格的不足是物理量未标注单位；a处需填写电阻平均值栏目，格式为$\overline{R_x}/\Omega$；电流表量程0~0.6A，分度值0.02A，示数为0.48A；计算4次电阻平均值：$\overline{R_x}=\frac{1}{4}×(\frac{1.0\ \mathrm{V}}{0.2\ \mathrm{A}}+\frac{1.5\ \mathrm{V}}{0.3\ \mathrm{A}}+\frac{2.0\ \mathrm{V}}{0.38\ \mathrm{A}}+\frac{2.6\ \mathrm{V}}{0.48\ \mathrm{A}})\approx5.2\ \Omega$。
【答案】
(1) $R=\frac{U}{I}$
(2)
(3) 最大；电阻器断路
(4) 物理量没有单位；a. 电阻器电阻平均值$\overline{R_x}/\Omega$；b. 0.48；5.2
【知识点】
伏安法测电阻、电路故障分析、滑动变阻器使用
【点评】
本题是初中电学核心实验题，综合考查伏安法测电阻的原理、电路连接、故障判断及数据处理，需掌握实验基本操作和分析方法，是中考常考题型。
【难度系数】
0.5

3. ✅一题多设问 小明做“用电流表和电压表测量小灯泡电阻”实验，器材有两节新干电池、待测
小灯泡(电压为2.5 V时正常发光)、电流表、电压表、滑动变阻器、开关各一个及导线若干.

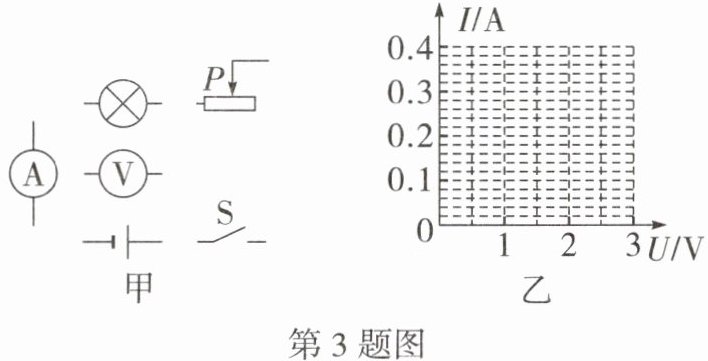

(1)小明选取了如图甲所示的电路元件,请你帮他设计并连接好电路图,完成实验.
(2)小明在连接实物电路时,刚接好最后一根导线,小灯泡立即开始发光,发生这种现象的原因是.

(3)解决问题后进行实验,将滑片P移到某一位置,记下电压表和电流表的示数,接下来的操作是.(填字母)
A. 结束实验,整理器材
B. 将滑片P移到另外几个位置,分别记下电压表和电流表的示数
C. 用另一个电阻器替换小灯泡后将滑片P移到某位置,记下电压表和电流表的示数

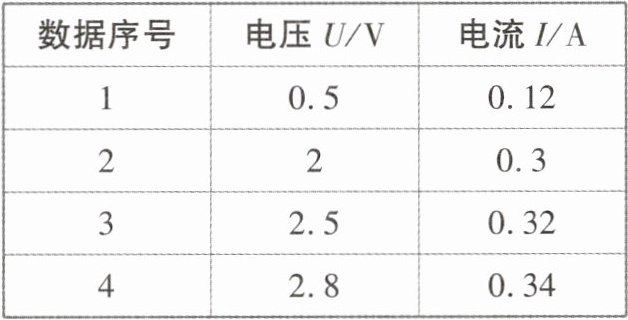

(4)正确操作后,实验数据记录如表所示,根据表格数据,请在图乙的坐标系中用描点法绘制出小灯泡的电流随电压变化的图像.分析表格数据可知:小灯泡正常发光时的电阻为Ω.(结果保留一位小数)

[此考法2025广东广州、甘肃等地中考已考查]
(5) 中考新考法·实验评估，小明又分别计算出了2 V和2.8 V电压下小灯泡的电阻,然后用这三次电阻的平均值作为小灯泡正常发光时的电阻.他的这种做法是(选填“正确”或“错误”)的,理由是.
(6)另一组的小丽用同样规格的小灯泡实验时,滑片P滑到电阻最大处时,电压表示数仍大于2.5 V,则她应更换滑动变阻器,更换的滑动变阻器的最大电阻应比原来的滑动变阻器的最大电阻要(选填“大”或“小”)些.

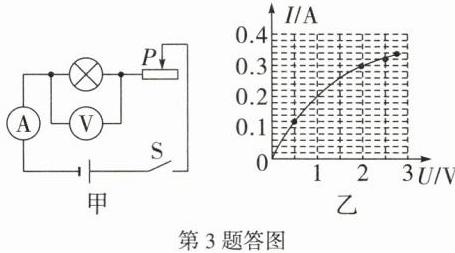

3.(1)如甲所示
(2)连接电路时开关未断开
(3)B
(4)如乙所示 7.8
(5)错误 灯丝电阻随温度的变化而变化
(6)大
【解析】(1)~(2)略;(3)实验需要多次测量发现电阻变化的规律,故应多次改变滑动变阻器接入电路的电阻,记录对应的电压表、电流表示数,故选B;(4)在图中描点后,用平滑曲线将各点依次连接,具体如答图乙所示;小灯泡正常发光时的电阻R=U/I=2.5 V/0.32 A≈7.8 Ω;(5)由于小灯泡灯丝电阻会随着温度变化而变化,因此小灯泡在不同电压下的电阻不同,则不同电压下求取灯泡电阻的平均值的做法是错误的;(6)当滑动变阻器的滑片移动到电阻最大处时,电压表的示数仍大于2.5 V,原因是滑动变阻器的最大电阻过小,应该更换比原来滑动变阻器最大电阻更大的滑动变阻器.

【分析】
本题围绕“用电流表和电压表测量小灯泡电阻”的实验展开，需结合电路连接规则、实验操作目的、欧姆定律、灯丝电阻特性等知识点分析：
1. 第(2)问：连接电路时若开关未断开，刚接完导线电路就通路，小灯泡会立即发光；
2. 第(3)问：实验需多次测量探究小灯泡电阻随电压的变化规律，需移动滑动变阻器滑片记录多组数据；
3. 第(4)问：小灯泡正常发光电压为2.5V，从I-U图像找到对应电流，用欧姆定律计算电阻，描点时用平滑曲线连接；
4. 第(5)问：灯丝电阻随温度变化，不同电压下电阻不同，求平均值无意义；
5. 第(6)问：滑动变阻器最大阻值过小，分压不足导致灯泡电压超标，需换更大最大阻值的滑动变阻器。
【解析】
(1) 电路连接：电流表串联、电压表并联在小灯泡两端，滑动变阻器“一上一下”接入，如甲所示；
(2) 连接电路时，若开关未断开，刚接好导线电路即通路，小灯泡立即发光，故原因是连接电路时开关未断开；
(3) 本实验需多次测量探究电阻随电压的变化规律，应移动滑片改变滑动变阻器阻值，记录多组数据，故选B；
(4) 根据表格数据在图乙描点，用平滑曲线连接得I-U图像，如乙所示；小灯泡正常发光时U=2.5V，对应电流I=0.32A，由R=U/I得R=2.5V/0.32A≈7.8Ω；
(5) 小灯泡灯丝电阻随温度升高而增大，不同电压下灯丝温度不同、电阻不同，求平均值无意义，故做法错误；
(6) 滑动变阻器最大阻值过小，滑片在最大阻值处时分压不足，导致灯泡电压超过2.5V，需更换最大阻值更大的滑动变阻器。
【答案】
(1) 如甲所示；(2) 连接电路时开关未断开；(3) B；(4) 如乙所示，7.8；(5) 错误，灯丝电阻随温度的变化而变化；(6) 大
【知识点】
伏安法测电阻、灯丝电阻与温度的关系、滑动变阻器的应用
【点评】
本题是初中电学实验的典型题型，涵盖电路连接、实验操作、数据处理、误差分析等核心考点，既考查实验基本步骤的掌握，又注重对实验原理和特性的理解，需学生熟悉小灯泡电阻的温度特性。
【难度系数】
0.6
