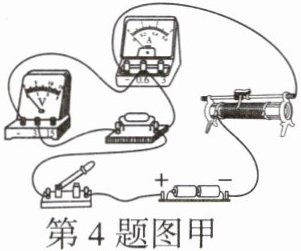

4. 万唯原创 在“用电流表和电压表测量电阻”实验中，小明准备了电阻未知的电阻器、电压表、电流表、两节新干电池、开关、导线若干、滑动变阻器等器材，他连接的电路如图甲所示.
(1)实验前，同学小丽帮小明检查电路，她发现其中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线表示导线将电路连接正确.

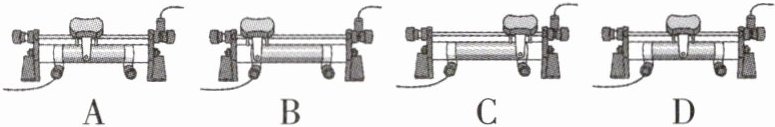

(2)闭合开关前调节滑动变阻器的滑片位置，下图属于已经调整好的是（填选项）.


(3)电路连接正确后，闭合开关，若电阻器短路，此时小明会观察到电压表示数，电流表示数.（均选填“有”或“无”）

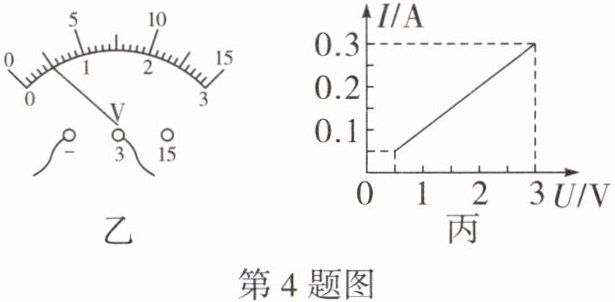

(4)第一次实验时将滑动变阻器滑片移到某位置，电压表示数如图乙所示，为V，记录下电压表和电流表的示数.改变滑动变阻器滑片的位置进行多次测量，并根据所测数据绘制的电流与电压关系的图像如图丙所示，则被测电阻器的电阻为Ω，多次测量的目的是.

(5)小明认为还可以用另一种方法计算电阻器的电阻:先分别计算电压的平均值和电流的平均值，再运用欧姆定律求电阻的平均值，你认为小明的想法是（选填“正确”或“错误”）的，理由是.
(6)小明还想测量一个电阻约为500 Ω的电阻器，则利用现有器材（选填“能”或“不能”）测出该电阻器的电阻，原因是.

4.(1)如所示
(2)C
(3)无 有
(4)0.5 10 求平均值减小误差
(5)错误 运用欧姆定律时,公式中的I、U、R必须是同一时刻、同一导体所对应的数值
(6)不能 电路中的最大电流小于电流表的分度值,电流表无法读数
【解析】(1)~(2)略;(3)若电阻器短路,则电压表被短接,无示数,电路其他部分是通路,所以电流表有示数;(4)由图乙可知,电压表使用0~3 V测量范围,分度值为0.1 V,其示数为0.5 V;由图丙可知,被测电阻器的电阻R=U/I=3 V/0.3 A=10 Ω,实验中多次测量的目的是取平均值,减小误差,提高测量的准确程度;(5)运用欧姆定律时,公式中的I、U、R必须是同一时刻、同一导体所对应的数值,故小明同学的想法是错误的;(6)测量一个电阻约为500 Ω的电阻器,根据欧姆定律可得,通过电路中的最大电流I'=U/R'=3 V/500 Ω=0.006 A,电流表的分度值最小为0.02 A,实验中无法测得电流值,故实验无法进行.

【分析】
本题是“用电流表和电压表测量电阻”的实验题，需结合伏安法测电阻的原理、电路故障分析、滑动变阻器使用等知识逐步解决各小问：
1. 第(1)问：伏安法测电阻时，电压表应并联在待测电阻两端，需找出错误连接的导线并改正，使电压表正确并联在电阻两端。
2. 第(2)问：闭合开关前，滑动变阻器滑片需调至最大阻值处以保护电路，据此判断正确选项。
3. 第(3)问：待测电阻短路时，电压表被短路，电路为通路，据此分析电表示数。
4. 第(4)问：先确定电压表量程和分度值读出示数，再由欧姆定律计算电阻，明确多次测量的目的。
5. 第(5)问：结合欧姆定律的适用条件，判断小明想法的正误。
6. 第(6)问：根据现有器材总电压和待测电阻阻值，计算电路最大电流，判断电流表能否测量该电流，得出结论。
【解析】

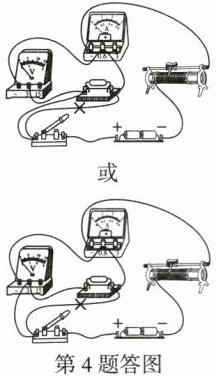

(1) 原电路中电压表错误并联在电源两端，需将连接电压表负接线柱到开关的导线改接至待测电阻左端，在错误导线上画“×”（如所示）。
(2) 闭合开关前，滑动变阻器滑片应置于最大阻值处，选项C符合要求，故选C。
(3) 若电阻器短路，电压表被短路，因此电压表无示数；电路为通路，电流表有电流通过，故电流表有示数。
(4) 电压表选用0~3V量程，分度值0.1V，示数为0.5V；由I-U图像可知，当U=3V时，I=0.3A，根据R=U/I=3V/0.3A=10Ω；多次测量的目的是求平均值，减小误差。
(5) 小明的想法错误，因为欧姆定律公式中的I、U、R必须是同一时刻、同一导体对应的数值，不能用电压和电流的平均值计算电阻。
(6) 现有器材总电压U=3V，待测电阻R'=500Ω，电路最大电流I'=U/R'=3V/500Ω=0.006A，电流表分度值为0.02A，无法测量该电流，故不能测出该电阻的阻值。
【答案】
(1) 如所示；(2) C；(3) 无；有；(4) 0.5；10；求平均值减小误差；(5) 错误；运用欧姆定律时，公式中的I、U、R必须是同一时刻、同一导体所对应的数值；(6) 不能；电路中的最大电流小于电流表的分度值，电流表无法读数
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器的使用
【点评】
本题围绕伏安法测电阻实验展开，考查电路纠错、滑动变阻器操作、电路故障分析、电阻计算、实验目的及欧姆定律的正确应用，综合性较强，需学生掌握实验核心要点。
【难度系数】
0.6
