1. 下列用电器中,正常工作时,通过电流约为1 A的是()

A.电动汽车充电桩
B.电视机
C.电饭锅
D.笔记本电脑

1. B

【分析】要选出正常工作电流约为1A的用电器，需明确家庭电路电压为220V，利用电功率公式I=P/U（P为用电器额定功率，U为额定电压），结合常见用电器的额定功率，逐一计算各选项的正常工作电流，再选出接近1A的选项。
【解析】家庭电路电压U=220V，用电器正常工作时，由I=P/U计算电流：
1. 选项A：电动汽车充电桩功率约几千瓦，电流I=P/U≈30A左右，远大于1A，排除；
2. 选项B：电视机额定功率约100~200W，电流I=100W/220V≈0.45A~200W/220V≈0.9A，接近1A，符合；
3. 选项C：电饭锅额定功率约800~1000W，电流I=800W/220V≈3.6A~1000W/220V≈4.5A，远大于1A，排除；
4. 选项D：笔记本电脑额定功率约50~70W，电流I=50W/220V≈0.23A~70W/220V≈0.32A，远小于1A，排除；
综上，答案为B。
【答案】B
【知识点】电功率与电流的关系、常见用电器的额定功率
【点评】本题考查家庭用电器电流的估测，核心是运用电功率公式进行计算，需识记常见用电器的额定功率，属于基础题型，难度适中。
【难度系数】0.5

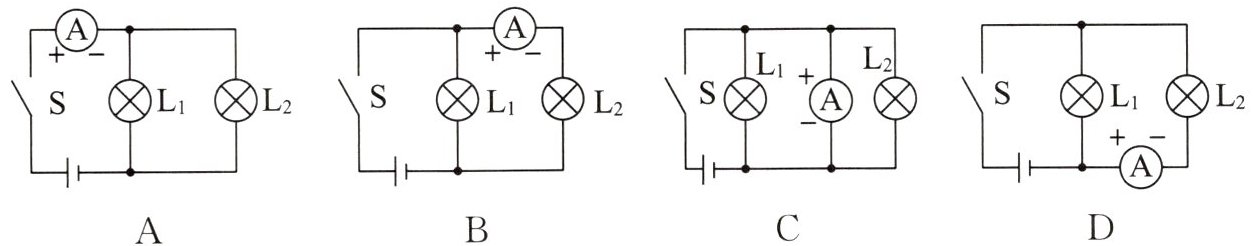

2. 在下列电路图中，电流表能正确测量通过灯$\mathrm{L}_2$的电流的电路是（$\quad\quad$）

B

【分析】要判断电流表能否正确测量通过灯$\mathrm{L}_2$的电流，需依据电流表的使用规则：①电流表必须串联在被测电路中；②电流需从电流表的正接线柱流入，负接线柱流出；③不能并联在被测用电器两端（避免短路）。逐一分析各选项：
选项A：电流表串联在干路中，测量的是干路总电流，并非$\mathrm{L}_2$的电流，不符合要求。
选项B：电流表与$\mathrm{L}_2$串联，且电流从正接线柱流入、负接线柱流出，能正确测量$\mathrm{L}_2$的电流，符合要求。
选项C：电流表并联在电路中，会造成电源短路，且未串联在$\mathrm{L}_2$支路，不符合要求。
选项D：电流表与$\mathrm{L}_2$串联，但电流从负接线柱流入、正接线柱流出，接线柱接反，不符合要求。
【解析】根据电流表的使用规则，需满足串联在被测电路、电流正进负出。A中电流表测干路电流；B中电流表与$\mathrm{L}_2$串联，电流方向正确，可测$\mathrm{L}_2$电流；C中电流表并联导致短路；D中电流表正负接线柱接反。因此正确选项为B。
【答案】B
【知识点】电流表的使用、串联电路的特点
【点评】本题考查电流表的正确使用方法，属于基础电路分析题，需牢记电流表的连接规则，逐一排查各电路中电流表的连接方式，即可快速得出答案，难度较低。
【难度系数】0.3

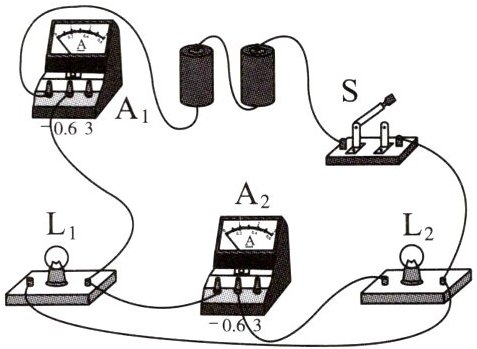

3. 如图所示的实物连接图中,电流表$\mathrm{A}_1$和$\mathrm{A}_2$分别测()

A.干路电流和干路电流
B.通过灯泡$\mathrm{L}_1$的电流和通过灯泡$\mathrm{L}_2$的电流
C.干路电流和通过灯泡$\mathrm{L}_1$的电流
D.干路电流和通过灯泡$\mathrm{L}_2$的电流

3. D

【分析】要确定电流表测量的电流，需明确电流表的使用规则：电流表需与被测用电器串联，串联在干路的电流表测总电流，与某一用电器串联的电流表测该用电器的电流。首先判断电路连接方式，再分析两个电流表的位置对应的测量对象。
【解析】首先分析电路：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$为并联连接。电流从电源正极出发，经过开关$\mathrm{S}$后分为两条支路：一条支路经过$\mathrm{L}_2$，再经过电流表$\mathrm{A}_2$回到电源负极，因此$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量通过$\mathrm{L}_2$的电流；另一条支路经过$\mathrm{L}_1$，而电流表$\mathrm{A}_1$接在干路，两条支路的电流都经过$\mathrm{A}_1$回到电源负极，所以$\mathrm{A}_1$测量干路的总电流。综上，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流，对应选项D。
【答案】D
【知识点】并联电路的电流特点、电流表的使用
【点评】本题考查电流表测量对象的判断，核心是掌握电流表与被测用电器串联的规则，结合并联电路的电流路径分析即可，属于基础题型。
【难度系数】0.5

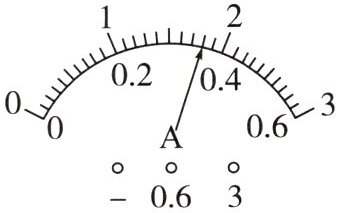

4. 如图所示，电流表的示数是()

A.1.8 A
B.0.36 A
C.可能是1.8 A，也可能是0.36 A
D.可能是1.4 A，也可能是0.33 A

4. C

【分析】要确定电流表的示数，需先明确电流表有两个可选量程：0~0.6A和0~3A，不同量程的分度值不同，需分别计算对应量程的读数，再结合选项判断。电流表读数的核心步骤是：先确定量程，再确定分度值，最后根据指针位置计算电流值。
【解析】电流表有两个常用量程，对应不同的分度值：
1. 若选用0~0.6A量程：该量程下，每大格代表0.2A，每大格分为10小格，因此分度值为0.02A。观察指针位置，指针在0.2A后第8小格，读数为：$0.2A + 8×0.02A = 0.36A$；
2. 若选用0~3A量程：该量程下，每大格代表1A，每大格分为10小格，因此分度值为0.1A。观察指针位置，指针在1A后第8小格，读数为：$1A + 8×0.1A = 1.8A$；
因此电流表的示数可能是1.8A，也可能是0.36A，对应选项C。
【答案】C
【知识点】电流表读数、电流测量
【点评】本题考查电流表不同量程的读数，关键是掌握电流表两个量程的分度值及读数方法，需注意题目未明确量程时要考虑两种可能情况，避免漏解。
【难度系数】0.6

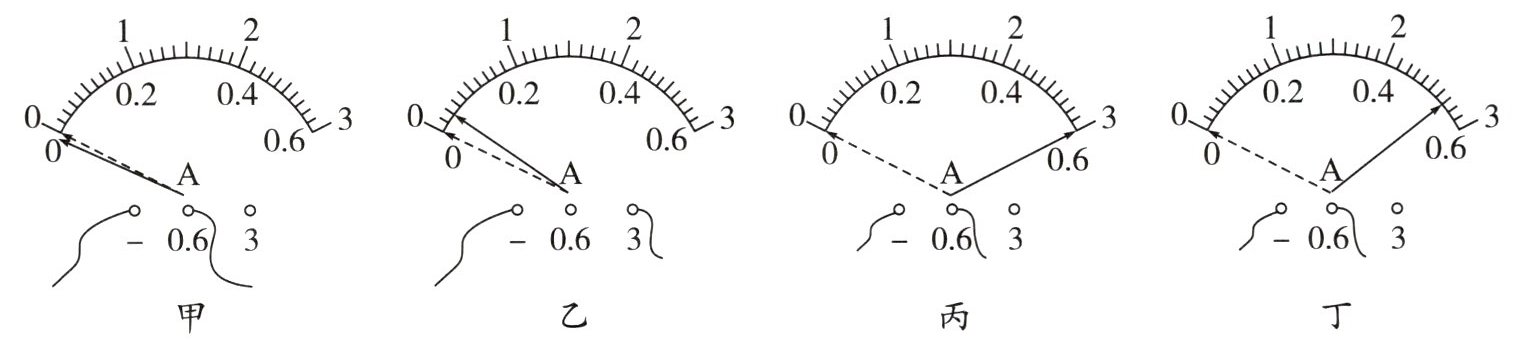

5. A、B、C、D四位同学在做用电流表测电流的分组实验，闭合开关前，他们的电流表指针均指在零刻度处。A、B、C三位同学闭合开关进行试触时发现，电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题。D同学正确使用电流表，电流表指针变化如图丁所示，请写出他测量电流的大小。

(1)A同学的问题：。
(2)B同学的问题：。
(3)C同学的问题：。
(4)D同学测量的电流表示数为。

5.(1) 电流表的正、负接线柱接反了
5.(2) 电流表所选的测量范围太大
5.(3) 电流表所选的测量范围太小
5.(4) 0.54 A

【分析】
要解决本题，需掌握电流表的正确使用规则：①电流需从电流表正接线柱流入、负接线柱流出，否则指针反向偏转；②需选择合适量程，量程过大时指针偏转角度小，量程过小时指针会偏转到刻度盘外侧；③读数时先确定量程，再明确分度值，最后根据指针位置计算示数。接下来逐个分析四位同学的情况：甲图指针反偏对应接线柱接反，乙图指针偏转小对应量程选大，丙图指针偏出刻度对应量程选小，丁图按量程读数即可。
【解析】
(1) 甲图中，电流表指针向零刻度线左侧偏转，说明电流从负接线柱流入、正接线柱流出，因此A同学的电流表正负接线柱接反了。
(2) 乙图中，电流表指针偏转角度极小，远小于正常测量的偏转范围，说明所选量程过大，导致测量时指针偏转不明显，即B同学所选的测量范围太大。
(3) 丙图中，电流表指针偏转到刻度盘右侧最大刻度外，说明所选量程过小，电流超过了该量程的最大值，即C同学所选的测量范围太小。
(4) 丁图中，电流表选用0~0.6A量程，该量程分度值为0.02A；指针指向0.4A后第7个小格，因此示数为0.4A + 7×0.02A = 0.54A。
【答案】
(1) 电流表的正、负接线柱接反了
(2) 电流表所选的测量范围太大
(3) 电流表所选的测量范围太小
(4) 0.54 A
【知识点】
电流表的使用、电流表的读数
【点评】
本题考查电学实验中电流表的正确使用与读数，是基础考点，需熟练掌握电流表的使用规则和读数方法，难度适中。
【难度系数】
0.6
