跟踪训练2 a、b两个磁极间的磁感线分布如图所示。下列说法正确的是()

A.a端磁极是S极，b端磁极是N极
B.P点没有磁场
C.磁感线是真实存在的
D.Q点的磁场方向水平向右

跟踪训练2 D 解析 磁体外部磁感线的方向由N极指向S极,由图可知,a端磁极是N极,b端磁极是S极,A错误。磁场中的任意位置都有磁场,磁感线只是为了直观地描述磁场假想出来的,因此P点虽然不在画出的磁感线上,但依然有磁场,B、C错误。Q点的磁场方向由a端指向b端,即水平向右,D正确。

【分析】
要解答本题，需明确磁感线的核心知识点：磁体外部磁感线从N极指向S极；磁场是真实存在的，磁感线是为描述磁场假想的物理模型；磁场方向与磁感线切线方向一致。据此逐一分析各选项，判断正误。
【解析】
选项A：磁体外部磁感线由N极指向S极，图中磁感线从a端出发、指向b端，故a为N极，b为S极，A错误。
选项B：磁场分布在磁体周围整个空间，P点虽未画出磁感线，但仍存在磁场，B错误。
选项C：磁感线是假想的曲线，并非真实存在，C错误。
选项D：Q点的磁感线方向水平向右，因此Q点的磁场方向水平向右，D正确。
【答案】D
【知识点】磁感线的特点、磁场、磁极判断
【点评】本题考查磁现象中磁感线的基础知识点，属于初中物理基础题型，准确掌握磁感线的相关概念即可解题。
【难度系数】0.7

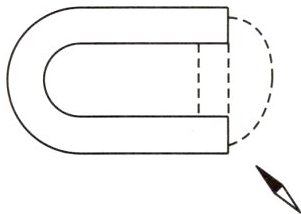

跟踪训练3 根据小磁针的指向(小磁针被涂黑端为N极)判断磁体的磁极并标出虚线表示的磁感线的方向。

跟踪训练3 如图所示
解析 根据磁极间的相互作用规律可知,与小磁针N极靠近的蹄形磁体的那端为S极,则其上端的磁极为N极。磁体外部的磁感线都是从磁体的N极出发,回到S极的,即蹄形磁体周围磁感线的方向是向下的。

【分析】
首先，根据磁极间的相互作用规律：异名磁极相互吸引，小磁针的涂黑端为N极，它靠近蹄形磁体的下端，说明蹄形磁体的下端是S极，进而推出上端为N极；其次，磁体外部的磁感线总是从N极出发，回到S极，据此可确定虚线处磁感线的方向。
【解析】
1. 判断磁体磁极：小磁针的涂黑端为N极，它与蹄形磁体的下端相互吸引，依据“异名磁极相互吸引”，可知蹄形磁体的下端为S极，因此上端为N极。
2. 确定磁感线方向：在磁体外部，磁感线从N极出发，回到S极，所以蹄形磁体周围的磁感线方向向下，沿虚线标注向下的箭头即可。
【答案】
如图所示
【知识点】
磁极间的相互作用、磁感线的特点
【点评】
本题考查磁极间的相互作用规律和磁感线的方向，属于磁现象的基础应用，难度较低。
【难度系数】
0.7
