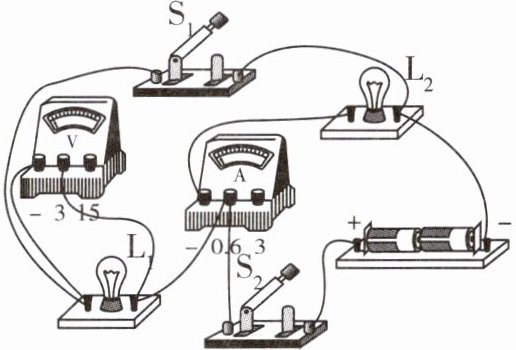

关$\mathrm{S}_1$、$\mathrm{S}_2$后，小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$正常发光，电流表和电压表均有示数，下列说法正确的是（）


A.电流表测量通过$\mathrm{L}_2$的电流
B.电压表只能测$\mathrm{L}_1$两端的电压
C.取下$\mathrm{L}_1$时，$\mathrm{L}_2$不能发光
D.只断开$\mathrm{S}_1$时，电压表无示数

闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$后，$\mathrm{L}_1$、$\mathrm{L}_2$并联，开关$\mathrm{S}_2$在干路上，$\mathrm{S}_1$在$\mathrm{L}_1$支路上，电流表在$\mathrm{L}_2$支路上，则电流表测量通过$\mathrm{L}_2$的电流，电压表与$\mathrm{L}_1$、$\mathrm{L}_2$、电源均并联，不只是测$\mathrm{L}_1$两端的电压，故A正确，B错误；因为$\mathrm{L}_1$、$\mathrm{L}_2$并联，两灯工作时互不影响，取下$\mathrm{L}_1$时，$\mathrm{L}_2$仍能发光，故C错误；只断开$\mathrm{S}_1$时，电压表的两端无法与电源相通，电压表无示数，故D正确。故选AD。

【分析】首先明确闭合$\mathrm{S}_1$、$\mathrm{S}_2$时的电路结构：电流从电源正极出发，经干路开关$\mathrm{S}_2$后分为两条支路，一条支路为电流表、$\mathrm{L}_2$，另一条支路为$\mathrm{S}_1$、$\mathrm{L}_1$，因此$\mathrm{L}_1$与$\mathrm{L}_2$并联。电流表与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路的电流；电压表并联在$\mathrm{L}_1$两端，同时也并联在$\mathrm{L}_2$两端和电源两端，可测多个电压。接下来结合并联电路特点、开关通断对电路的影响，逐一分析选项正误。
【解析】闭合$\mathrm{S}_1$、$\mathrm{S}_2$后，电路为$\mathrm{L}_1$与$\mathrm{L}_2$的并联电路：
1. 电流表与$\mathrm{L}_2$串联，因此电流表测量通过$\mathrm{L}_2$的电流，选项A正确；
2. 电压表并联在$\mathrm{L}_1$两端，同时也并联在$\mathrm{L}_2$两端和电源两端，并非只能测$\mathrm{L}_1$两端的电压，选项B错误；
3. 并联电路中各支路独立工作、互不影响，取下$\mathrm{L}_1$时，$\mathrm{L}_2$所在支路仍为通路，$\mathrm{L}_2$能发光，选项C错误；
4. 只断开$\mathrm{S}_1$时，$\mathrm{L}_1$所在支路断开，电压表的两端无法与电源两极连通，因此电压表无示数，选项D正确。
【答案】AD
【知识点】并联电路、电流表与电压表的使用
【点评】本题考查并联电路的识别、电表测量对象的判断及并联电路的特点，需准确分析开关通断时的电路通路情况，易错点为电压表测量对象的判断，需结合电路连接仔细分析。
【难度系数】0.5

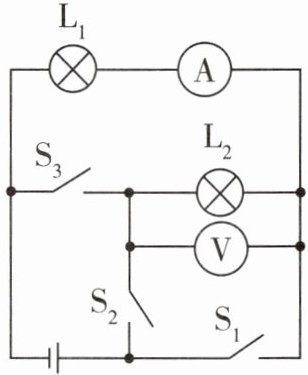

2 [多选][2026南昌期中] 如图所示的电路中,当只闭合开关S₂时,电流表、电压表均正常工作,下列说法正确的是 ()

A.同时闭合开关S₂和S₃时,电路将发生短路
B.只闭合开关S₁和S₂时,电压表示数不为零
C.只闭合开关S₂时,L₁和L₂串联,电压表测L₂两端电压
D.只闭合开关S₁和S₃时,L₁和L₂并联,电压表示数为电源电压

同时闭合开关$\mathrm{S}_2$和$\mathrm{S}_3$时，电源两极被导线直接相连，电源被短路，故A正确；只闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时，电压表被短路，电压表的示数为0，故B错误；只闭合开关$\mathrm{S}_2$时，电流的路径只有一条，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端电压，故C正确；只闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$时，电流有两条路径，$\mathrm{L}_1$和$\mathrm{L}_2$是并联的，电压表与电源并联，示数为电源电压，故D正确。故选ACD。
关键点拨
根据开关的闭合情况分析电路的连接方式，然后根据电流表和电压表的使用规则分析各个选项的正误。

【分析】
本题是电路分析类多选题，解题思路为：针对每个选项对应的开关闭合状态，先画出等效电路，判断电路的连接方式（串联、并联或短路），再结合电流表、电压表的测量对象，逐一验证选项描述是否正确。
【解析】
1. 分析选项A：同时闭合开关$\mathrm{S}_2$和$\mathrm{S}_3$时，电流从电源正极出发，经$\mathrm{S}_3$、$\mathrm{S}_2$直接回到电源负极，未经过任何用电器，造成电源短路，故A正确。
2. 分析选项B：只闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时，电压表的两端被开关$\mathrm{S}_2$的导线连通，电压表被短路，其示数为0，故B错误。
3. 分析选项C：只闭合开关$\mathrm{S}_2$时，电流路径仅一条：电源正极→$\mathrm{L}_1$→电流表→$\mathrm{L}_2$→$\mathrm{S}_2$→电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$串联；电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端电压，故C正确。
4. 分析选项D：只闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$时，电流分为两条路径：①电源正极→$\mathrm{L}_1$→电流表→$\mathrm{S}_1$→电源负极；②电源正极→$\mathrm{S}_3$→$\mathrm{L}_2$→$\mathrm{S}_1$→电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$并联；电压表并联在电源两端，测量电源电压，示数等于电源电压，故D正确。
综上，正确选项为ACD。
【答案】
ACD
【知识点】
串联电路、并联电路、短路、电压表的使用
【点评】
本题考查基础电路分析，核心是根据开关通断判断电路连接方式，以及电表的测量对象，需要学生掌握电学基本电路规律，属于电学基础题型。
【难度系数】
0.5

3 一题多变·电表问题 如图所示电路，当开关S、S₁均闭合且甲、乙均为电压表时，甲的示数为6 V，乙的示数为4 V，则电源电压是 V，L₁两端的电压是 V；当开关S闭合、S₁断开且甲、乙均为电流表时，甲的示数为0.3 A，乙的示数为0.9 A，则经过L₁的电流为 A，经过L₂的电流为 A。

【答案】 6 2 0.6 0.3
【解析】 $\mathrm{S}$、$\mathrm{S}_1$均闭合，甲、乙两表均为电压表时，电路如所示，两灯泡串联，电压表乙测$\mathrm{L}_2$两端的电压，电压表甲测电源电压，所以电源电压是6 V，$\mathrm{L}_2$两端的电压为4 V；根据串联电路的电压规律可知，$\mathrm{L}_1$两端的电压是6 V - 4 V = 2 V。
当开关$\mathrm{S}$闭合、$\mathrm{S}_1$断开，甲、乙两表均为电流表时，电路如所示，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表乙测干路电流，电流表甲测$\mathrm{L}_2$支路的电流，所以干路电流是0.9 A，通过$\mathrm{L}_2$的电流是0.3 A，因并联电路中干路电流等于各支路电流之和，所以通过$\mathrm{L}_1$的电流是0.9 A - 0.3 A = 0.6 A。

【分析】
本题需分两种情况分析电路：①当开关S、S₁均闭合，甲、乙为电压表时，电压表相当于开路，电路为L₁与L₂串联，甲测电源电压，乙测L₂两端电压，利用串联电路电压规律计算；②当开关S闭合、S₁断开，甲、乙为电流表时，电流表相当于导线，电路为L₁与L₂并联，乙测干路电流，甲测L₂支路电流，利用并联电路电流规律计算。
【解析】
1. 当S、S₁均闭合，甲、乙为电压表时：
两灯泡串联，电压表甲并联在电源两端，故电源电压U=6V；电压表乙并联在L₂两端，故L₂两端电压U₂=4V。根据串联电路电压规律U=U₁+U₂，得L₁两端电压U₁=U-U₂=6V-4V=2V。
2. 当S闭合、S₁断开，甲、乙为电流表时：
两灯泡并联，电流表乙测干路电流，故干路电流I=0.9A；电流表甲测L₂支路电流，故通过L₂的电流I₂=0.3A。根据并联电路电流规律I=I₁+I₂，得通过L₁的电流I₁=I-I₂=0.9A-0.3A=0.6A。
【答案】
6；2；0.6；0.3
【知识点】
串联电路电压规律，并联电路电流规律，电表的使用
【点评】
本题是典型的电表类型判断题，需先区分电压表、电流表在电路中的作用，明确串并联关系，再结合串并联电路的电压、电流规律解题，是电学基础题型，考察对核心规律的应用能力。
【难度系数】
0.3

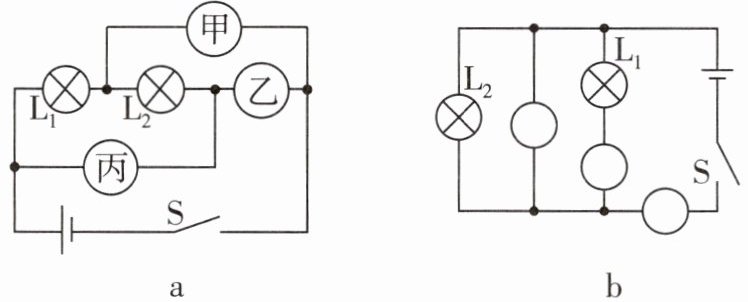

3.1 如图a所示的电路中,甲、乙、丙为电流表或电压表。闭合开关S后,要使小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均能发光并且组成串联电路,则（）

A.甲为电流表,乙、丙为电压表
B.乙为电流表,甲、丙为电压表
C.甲为电压表,乙、丙为电流表
D.乙为电压表,甲、丙为电流表

要使小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均能发光且组成串联电路，则电路中的电流路径只有一条，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$应依次连接，所以甲、丙应是相当于开路的电表，即电压表，乙电表应是相当于导线的电表，即乙是电流表。

【分析】要使小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$组成串联电路，需满足电流只有一条路径，依次经过两个灯泡。电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。我们需要判断甲、乙、丙的电表类型，保证电流路径唯一且经过两灯，不发生短路。
【解析】串联电路的电流路径只有一条，从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，再经过电表、开关回到负极。若甲为电流表，会短路$\mathrm{L}_2$；若丙为电流表，会短路$\mathrm{L}_1$和$\mathrm{L}_2$，因此甲、丙需为电压表（相当于开路，不影响电流）；电表乙需为电流表（相当于导线，让电流通过），此时电流路径为：电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→乙→开关$\mathrm{S}$→电源负极，满足两灯串联且均发光，对应选项B。
【答案】B
【知识点】串联电路、电流表使用、电压表使用
【点评】本题考查串联电路的特点及电流表、电压表的使用规则，核心是根据电路要求判断电表类型，避免短路故障，需明确电流表串联、电压表并联的作用。
【难度系数】0.5

3.2 如图b是小丽同学设计的一个实验电路图，当开关S闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$都能发光。请在“○”中填上电流表或电压表的符号。

【答案】 如图所示。

【分析】要使$\mathrm{L}_1$、$\mathrm{L}_2$都发光，电路需为并联结构。电流表需串联在电路中（相当于导线），电压表需并联在电路中（相当于开路），需根据电表的使用规则判断各“○”的类型，保证电流能分别通过$\mathrm{L}_1$、$\mathrm{L}_2$形成独立通路。
【解析】根据电流表串联、电压表并联的使用规则：①干路中与开关串联的电表为电流表，测量电路总电流；②$\mathrm{L}_1$支路中与$\mathrm{L}_1$串联的电表为电流表，测量$\mathrm{L}_1$的电流；③中间并联在电源两端的电表为电压表，测量电源电压；$\mathrm{L}_2$所在支路为独立通路，最终$\mathrm{L}_1$、$\mathrm{L}_2$并联，均能正常发光。
【答案】
【知识点】电流表使用；电压表使用；并联电路
【点评】本题考查电流表、电压表的使用规则，需结合电路连接方式分析电表类型，是电路基础题，需掌握电表的连接要求。
【难度系数】0.5

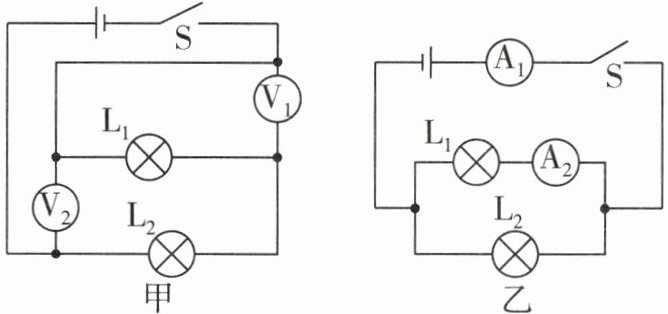

4 [2025榆林期中]如图甲所示电路，闭合开关后，电压表$\mathrm{V}_1$的示数为$1.5\ \mathrm{V}$，电压表$\mathrm{V}_2$的示数为$4.5\ \mathrm{V}$。

(1)图甲中灯泡$\mathrm{L}_1$和$\mathrm{L}_2$ （填“串联”或“并联”）。
(2)图甲中灯泡$\mathrm{L}_1$两端的电压为 $\mathrm{V}$，灯泡$\mathrm{L}_2$两端的电压为 $\mathrm{V}$。
(3)若将$\mathrm{L}_1$和$\mathrm{L}_2$改接为如图乙所示的电路，电源电压不变，闭合开关后灯泡$\mathrm{L}_1$和$\mathrm{L}_2$都发光，此时电流表$\mathrm{A}_1$的示数为$1.5\ \mathrm{A}$，电流表$\mathrm{A}_2$的示数为$0.5\ \mathrm{A}$，则此时通过$\mathrm{L}_2$的电流为 $\mathrm{A}$，$\mathrm{L}_2$两端的电压为 $\mathrm{V}$。

【答案】 (1)串联 (2)1.5 3 (3)1 4.5
【解析】 (2)由题图甲可知，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端电压，电压表$\mathrm{V}_2$测量电源电压；电压表$\mathrm{V}_1$的示数为1.5 V，则$\mathrm{L}_1$两端电压$U_1=1.5\ \mathrm{V}$，已知电压表$\mathrm{V}_2$的示数为4.5 V，所以电源电压$U=4.5\ \mathrm{V}$，由于串联电路总电压等于各用电器两端电压之和，所以$\mathrm{L}_2$两端电压$U_2=U-U_1=4.5\ \mathrm{V}-1.5\ \mathrm{V}=3\ \mathrm{V}$。
(3)由题图乙所示电路可知，两灯泡并联，电流表$\mathrm{A}_2$测$\mathrm{L}_1$支路的电流，则通过$\mathrm{L}_1$的电流$I_1=0.5\ \mathrm{A}$，电流表$\mathrm{A}_1$测干路电流，则干路电流$I=1.5\ \mathrm{A}$。由并联电路中干路电流等于各支路电流之和可得，通过$\mathrm{L}_2$的电流$I_2=I-I_1=1.5\ \mathrm{A}-0.5\ \mathrm{A}=1\ \mathrm{A}$。两灯泡并联，电源电压不变，由并联电路的电压规律可知，此时$\mathrm{L}_2$两端的电压等于电源电压，为4.5 V。

【分析】
要解决这道题，需先判断甲、乙两图中灯泡的连接方式，再结合电压表、电流表的测量对象，利用串并联电路的电流、电压规律计算。首先分析甲图：电流只有一条路径经过L₁和L₂，因此是串联；电压表并联在被测用电器两端，V₁并联在L₁两端，测L₁电压，V₂并联在电源两端，测总电压。再分析乙图：电流有两条独立路径，L₁和L₂并联；电流表串联在被测支路或干路，A₂测L₁支路电流，A₁测干路电流。最后根据串并联电路的电压、电流规律计算各物理量。
【解析】
(1) 图甲中，电流从电源正极流出，经开关S后依次通过L₁、L₂回到电源负极，只有一条电流路径，因此L₁和L₂串联。
(2) 图甲中，电压表V₁并联在L₁两端，测L₁的电压，故L₁两端电压U₁=1.5V；电压表V₂并联在电源两端，测电源电压U=4.5V。根据串联电路总电压等于各部分电压之和，可得L₂两端电压U₂=U - U₁=4.5V - 1.5V=3V。
(3) 图乙中，L₁和L₂并联，电流表A₂测L₁支路的电流，即I₁=0.5A；电流表A₁测干路电流，即I=1.5A。根据并联电路干路电流等于各支路电流之和，可得通过L₂的电流I₂=I - I₁=1.5A - 0.5A=1A。并联电路中各支路电压等于电源电压，电源电压为图甲中的总电压4.5V，因此L₂两端电压等于电源电压，为4.5V。
【答案】
(1)串联 (2)1.5；3 (3)1；4.5
【知识点】
串联电路电压规律；并联电路电流规律；串并联电路判断
【点评】
本题考查串并联电路的识别及电流、电压规律的应用，是电学基础题，需明确电表的测量对象，牢记串并联电路的基本规律即可解答。
【难度系数】
