10.「2026河南周口月考，★★☆」电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列关于家庭电路和安全用电原则的说法正确的是（
A.使用测电笔辨别相线时手要接触笔尖金属体
B.发生触电事故时，不能直接用手去拉触电者
C.家庭电路中电流过大一定是短路造成的
D.家庭电路中空调必须使用三孔插座
BD
）A.使用测电笔辨别相线时手要接触笔尖金属体
B.发生触电事故时，不能直接用手去拉触电者
C.家庭电路中电流过大一定是短路造成的
D.家庭电路中空调必须使用三孔插座
答案
10.BD 使用测电笔辨别相线时,要用手接触笔尾金属体,不能用手接触测电笔的笔尖金属体,否则会造成触电事故;人在通常情况下是导体,直接用手拉触电者可能导致施救者也触电,故发生触电事故时,不能直接用手去拉触电者;家庭电路中电流过大的原因可能是电路短路,还可能是用电器的总功率过大;空调属于大功率电器,且外壳可能带电,三孔插座可以防止漏电时发生触电事故,故空调必须使用三孔插座。故选B、D。
解析
【分析】本题考查家庭电路与安全用电的相关知识，需结合测电笔使用方法、触电施救原则、家庭电路电流过大的原因、三孔插座的作用等知识点，逐一分析各选项的正误，最终选出正确选项。
【解析】逐个分析选项：
1. 选项A：使用测电笔辨别相线时，手需接触笔尾金属体，若接触笔尖金属体，会直接接触带电体造成触电事故，因此A错误；
2. 选项B：人体是导体，直接用手拉扯触电者时，施救者也会接触带电体引发触电，故发生触电事故时不能直接用手去拉触电者，应先切断电源或用绝缘体挑开电线，B正确；
3. 选项C：家庭电路中电流过大的原因包括电路短路和用电器总功率过大，并非仅由短路导致，因此C错误；
4. 选项D：空调属于大功率用电器，其金属外壳漏电时可能带电，三孔插座的接地孔可将外壳电荷导入大地，防止触电，故空调必须使用三孔插座，D正确。
综上，正确选项为B、D。
【答案】BD
【知识点】家庭电路安全用电、测电笔使用、家庭电路电流过大原因
【点评】本题为基础安全用电知识题，考查内容贴近生活，需准确记忆各安全操作要点，易混淆点为测电笔的使用细节与电流过大的原因，整体难度适中，属于学生应掌握的核心基础考点。
【难度系数】0.6
【解析】逐个分析选项：
1. 选项A：使用测电笔辨别相线时，手需接触笔尾金属体，若接触笔尖金属体，会直接接触带电体造成触电事故，因此A错误；
2. 选项B：人体是导体，直接用手拉扯触电者时，施救者也会接触带电体引发触电，故发生触电事故时不能直接用手去拉触电者，应先切断电源或用绝缘体挑开电线，B正确；
3. 选项C：家庭电路中电流过大的原因包括电路短路和用电器总功率过大，并非仅由短路导致，因此C错误；
4. 选项D：空调属于大功率用电器，其金属外壳漏电时可能带电，三孔插座的接地孔可将外壳电荷导入大地，防止触电，故空调必须使用三孔插座，D正确。
综上，正确选项为B、D。
【答案】BD
【知识点】家庭电路安全用电、测电笔使用、家庭电路电流过大原因
【点评】本题为基础安全用电知识题，考查内容贴近生活，需准确记忆各安全操作要点，易混淆点为测电笔的使用细节与电流过大的原因，整体难度适中，属于学生应掌握的核心基础考点。
【难度系数】0.6

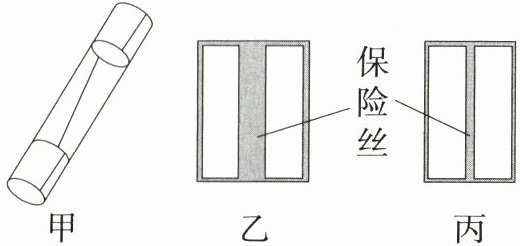

11. 核心素养 科学思维「2026河北承德月考，★☆」为了防止电流过大而使用电器的核心部件烧毁，很多用电器都装有保险管（如图甲所示），图乙与图丙是两个熔断电流为“10 A”和“20 A”的某种型号“保险管”的截面图（保险丝的材料和长度相同），那么
乙
图保险管的熔断电流为“20 A”。当两个保险管通过相同的电流时，丙
（前两空均选填“乙”或“丙”）图保险丝更容易熔断。保险丝是利用电流的热效应
工作的。答案
11.答案 乙 丙 热效应
解析 导体的电阻与导体的材料、长度和横截面积有关,长度越短,横截面积越大,电阻越小。两管内保险丝的材料相同,长度相同,乙中保险丝较粗,则乙中保险丝的电阻较小,保险丝允许通过的电流较大,故乙图保险管的熔断电流为“20 A”。由于丙图保险丝的电阻大,根据$Q=I^2Rt$可知,通过相同的电流、通电时间相同时,丙图保险丝产生的热量较多,温度更高,更容易熔断。保险丝是利用电流的热效应工作的。
解析 导体的电阻与导体的材料、长度和横截面积有关,长度越短,横截面积越大,电阻越小。两管内保险丝的材料相同,长度相同,乙中保险丝较粗,则乙中保险丝的电阻较小,保险丝允许通过的电流较大,故乙图保险管的熔断电流为“20 A”。由于丙图保险丝的电阻大,根据$Q=I^2Rt$可知,通过相同的电流、通电时间相同时,丙图保险丝产生的热量较多,温度更高,更容易熔断。保险丝是利用电流的热效应工作的。
解析
【分析】
要解决这道题，需结合电阻的影响因素、焦耳定律和电流热效应的知识：首先，保险丝的熔断电流与电阻有关，材料和长度相同时，横截面积越大电阻越小，允许通过的电流越大；其次，相同电流下，电阻越大，根据焦耳定律产生热量越多，越容易熔断；最后，保险丝的工作原理是电流的热效应。
【解析】
1. 判断熔断电流为20A的保险管：导体电阻与材料、长度、横截面积有关，当材料和长度相同时，横截面积越大，电阻越小。乙图中保险丝的横截面积比丙图大，因此乙的电阻更小，允许通过的电流更大，故乙图保险管的熔断电流为“20 A”。
2. 判断相同电流下哪个保险丝更容易熔断：当两个保险管通过相同电流时，根据焦耳定律$Q=I^2Rt$，电流$I$和通电时间$t$相同时，电阻$R$越大，产生的热量$Q$越多。丙图保险丝横截面积小，电阻更大，所以相同电流下产生热量更多，温度更高，更容易熔断。
3. 保险丝的工作原理：保险丝是利用电流通过导体时产生热量的热效应工作的，当电流过大时，保险丝产生过多热量自动熔断，保护电路。
【答案】
乙；丙；热效应
【知识点】
电阻的影响因素；焦耳定律；电流的热效应
【点评】
本题结合保险管的实际应用，考查物理知识在生活中的应用，注重基础概念的理解与运用，难度适中。
【难度系数】
0.5
要解决这道题，需结合电阻的影响因素、焦耳定律和电流热效应的知识：首先，保险丝的熔断电流与电阻有关，材料和长度相同时，横截面积越大电阻越小，允许通过的电流越大；其次，相同电流下，电阻越大，根据焦耳定律产生热量越多，越容易熔断；最后，保险丝的工作原理是电流的热效应。
【解析】
1. 判断熔断电流为20A的保险管：导体电阻与材料、长度、横截面积有关，当材料和长度相同时，横截面积越大，电阻越小。乙图中保险丝的横截面积比丙图大，因此乙的电阻更小，允许通过的电流更大，故乙图保险管的熔断电流为“20 A”。
2. 判断相同电流下哪个保险丝更容易熔断：当两个保险管通过相同电流时，根据焦耳定律$Q=I^2Rt$，电流$I$和通电时间$t$相同时，电阻$R$越大，产生的热量$Q$越多。丙图保险丝横截面积小，电阻更大，所以相同电流下产生热量更多，温度更高，更容易熔断。
3. 保险丝的工作原理：保险丝是利用电流通过导体时产生热量的热效应工作的，当电流过大时，保险丝产生过多热量自动熔断，保护电路。
【答案】
乙；丙；热效应
【知识点】
电阻的影响因素；焦耳定律；电流的热效应
【点评】
本题结合保险管的实际应用，考查物理知识在生活中的应用，注重基础概念的理解与运用，难度适中。
【难度系数】
0.5
12.「2026河北廊坊月考，★★☆」现代家庭电路都会安装漏电保护器和空气开关，比单独安装传统的保险丝更能保证用电安全。
(1)小科妈妈正在厨房里使用微波炉、电磁炉和电茶壶，当爸爸开启空调时，家中的空气开关立即切断电路，漏电保护器没有反应，由此可以推断

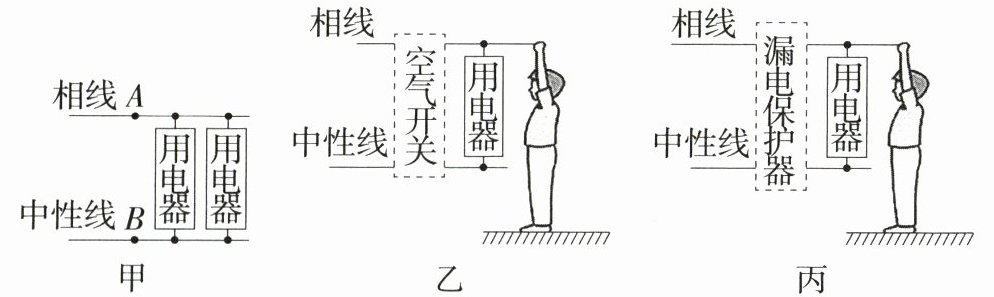

(2)当漏电保护器检测到通过图甲中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路。一个赤脚站在地上的人，不小心接触了相线，如图乙、丙所示，在空气开关和漏电保护器完好的状态下，有触电危险的是图
(1)小科妈妈正在厨房里使用微波炉、电磁炉和电茶壶，当爸爸开启空调时，家中的空气开关立即切断电路，漏电保护器没有反应，由此可以推断
空气开关
（选填“空气开关”或“漏电保护器”）相当于保险丝。(2)当漏电保护器检测到通过图甲中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路。一个赤脚站在地上的人，不小心接触了相线，如图乙、丙所示，在空气开关和漏电保护器完好的状态下，有触电危险的是图
乙
（选填“乙”或“丙”）中的人。答案
12.答案 (1)空气开关
(2)乙
解析 (1)开启空调时,家中的空气开关立即切断电路,而漏电保护器没有反应,由此可推断,空气开关相当于保险丝。
(2)图乙中,人接在相线与大地之间,人体有电流通过,此时电路中的电流不会过大,空气开关不会断开电路,但人会触电。图丙中,人接在相线与大地之间,人体有电流通过,此时相线和中性线中的电流大小不同,漏电保护器会断开电路,对人起保护作用,人不会触电。
(2)乙
解析 (1)开启空调时,家中的空气开关立即切断电路,而漏电保护器没有反应,由此可推断,空气开关相当于保险丝。
(2)图乙中,人接在相线与大地之间,人体有电流通过,此时电路中的电流不会过大,空气开关不会断开电路,但人会触电。图丙中,人接在相线与大地之间,人体有电流通过,此时相线和中性线中的电流大小不同,漏电保护器会断开电路,对人起保护作用,人不会触电。
解析
【分析】
第(1)问：先明确保险丝的功能是电路电流过大时自动切断，起到保护电路的作用。题目中开启空调后，空气开关立即切断电路，漏电保护器无反应，说明空气开关的功能与保险丝一致，由此推断空气开关相当于保险丝。
第(2)问：需结合空气开关和漏电保护器的工作原理分析：空气开关检测电路总电流是否过大，电流过大时切断；漏电保护器检测相线（A处）和中性线（B处）的电流是否相等，若不等（漏电）则切断电路。图乙中，人接触相线后，电流经人体流入大地，此时电路总电流未达到空气开关的切断值，空气开关不动作，人会触电；图丙中，漏电保护器检测到相线和中性线电流不等，会迅速切断电路，保护人不触电，因此有触电危险的是图乙。
【解析】
(1) 保险丝的作用是当电路中电流过大时自动切断电路。题目中，开启空调时，空气开关立即切断电路，而漏电保护器未动作，说明空气开关起到了保险丝的作用，因此推断空气开关相当于保险丝。
(2) 分析图乙：人赤脚站在地上接触相线，电流路径为相线→人体→大地，此时电路中的电流未达到空气开关的动作电流，空气开关不会断开电路，人会触电；分析图丙：人接触相线后，相线和中性线中的电流大小不同，漏电保护器检测到电流不等，会迅速切断电路，对人起到保护作用，人不会触电。因此有触电危险的是图乙。
【答案】
(1)空气开关 (2)乙
【知识点】
家庭电路、漏电保护器与空气开关
【点评】
本题考查家庭电路中空气开关和漏电保护器的工作原理，需明确两者的功能差异：空气开关侧重电流过大时切断，漏电保护器侧重漏电时切断，结合场景分析即可解答，难度适中。
【难度系数】
0.3
第(1)问：先明确保险丝的功能是电路电流过大时自动切断，起到保护电路的作用。题目中开启空调后，空气开关立即切断电路，漏电保护器无反应，说明空气开关的功能与保险丝一致，由此推断空气开关相当于保险丝。
第(2)问：需结合空气开关和漏电保护器的工作原理分析：空气开关检测电路总电流是否过大，电流过大时切断；漏电保护器检测相线（A处）和中性线（B处）的电流是否相等，若不等（漏电）则切断电路。图乙中，人接触相线后，电流经人体流入大地，此时电路总电流未达到空气开关的切断值，空气开关不动作，人会触电；图丙中，漏电保护器检测到相线和中性线电流不等，会迅速切断电路，保护人不触电，因此有触电危险的是图乙。
【解析】
(1) 保险丝的作用是当电路中电流过大时自动切断电路。题目中，开启空调时，空气开关立即切断电路，而漏电保护器未动作，说明空气开关起到了保险丝的作用，因此推断空气开关相当于保险丝。
(2) 分析图乙：人赤脚站在地上接触相线，电流路径为相线→人体→大地，此时电路中的电流未达到空气开关的动作电流，空气开关不会断开电路，人会触电；分析图丙：人接触相线后，相线和中性线中的电流大小不同，漏电保护器检测到电流不等，会迅速切断电路，对人起到保护作用，人不会触电。因此有触电危险的是图乙。
【答案】
(1)空气开关 (2)乙
【知识点】
家庭电路、漏电保护器与空气开关
【点评】
本题考查家庭电路中空气开关和漏电保护器的工作原理，需明确两者的功能差异：空气开关侧重电流过大时切断，漏电保护器侧重漏电时切断，结合场景分析即可解答，难度适中。
【难度系数】
0.3
