1. 如图,把两个灯泡串联后接到电源上,合上开关S后,发现$L_{1}比L_{2}$亮,设通过灯泡$L_{1}的电流为I_{1}$,通过灯泡$L_{2}的电流为I_{2}$,则$I_{1}$____(选填“＞”“＜”或“=”) $I_{2}$。若工作过程中灯泡$L_{1}$突然烧坏,则灯泡$L_{2}$____(选填“仍亮”或“不亮”)。
答案
= 不亮
2. (北海中考)如图所示,在探究并联电路的电流规律时,闭合开关S后,电流表A的示数是0.4A,$A_{1}$的示数是0.1A,则通过小灯泡$L_{1}$的电流()
A. 0.5A
B. 0.4A
C. 0.3A
D. 0.1A
A. 0.5A
B. 0.4A
C. 0.3A
D. 0.1A
答案
D

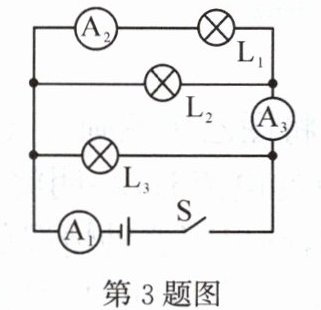

3. (广元中考)如图所示的电路中,闭合开关S,电流表$A_{1}$、$A_{2}$、$A_{3}的示数分别为I_{1}$、$I_{2}$、$I_{3}$,它们的大小关系正确的是()
A. $I_{1}= I_{2}= I_{3}$
B. $I_{1}＞I_{2}= I_{3}$
C. $I_{1}＞I_{3}＞I_{2}$
D. $I_{1}＞I_{2}＞I_{3}$
A. $I_{1}= I_{2}= I_{3}$
B. $I_{1}＞I_{2}= I_{3}$
C. $I_{1}＞I_{3}＞I_{2}$
D. $I_{1}＞I_{2}＞I_{3}$
答案
C

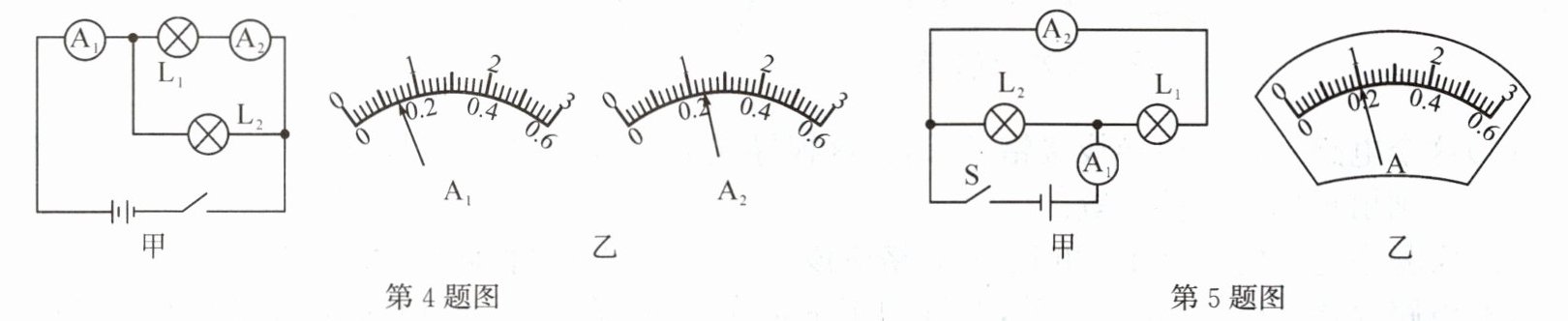

4. (沙市联考)如图甲所示的电路,闭合开关后电流表$A_{1}与A_{2}$的指针位置如图乙所示,则通过$L_{1}$的电流是____A,通过$L_{2}$的电流是____A。
答案
0.24 0.46
5. 在如图甲所示电路中,闭合开关S后,两个灯都能发光,电流表$A_{1}和A_{2}$的指针均指在如图乙所示的位置,则通过灯泡$L_{1}$的电流是____A,通过灯泡$L_{2}$的电流是____A。
答案
0.2 0.8
6. 如图所示,三个灯泡的规格相同,开关闭合后三个灯泡都正常发光,电流表$A_{2}$的示数为0.9A,电流表$A_{1}$的示数为____。如果灯泡$L_{1}$内的自由电子由a到b移动,则电源的____(选填“上”或“下”)端为正极。
答案
1.35 A 下
7. (青山模拟)如图所示,当开关S闭合后,通过$L_{2}$的电流方向为____(选填“向左”或“向右”)；其中$A_{2}$的示数为3A,$A_{3}$的示数为1A,交换某两个灯泡后,再次闭合开关,$A_{2}$、$A_{3}$的示数均不变,则电流表$A_{1}$的示数为____A。
答案
向左 3.5
8. (2024·硚口联考)如图所示电路,下列分析错误的是()
A. 仅闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联,$A_{1}测的是L_{1}$的电流,$A_{2}$无示数
B. 仅闭合$S_{1}$、$S_{3}$时,$L_{1}$、$L_{2}$并联,$A_{1}$、$A_{2}$均有示数
C. $S_{1}$、$S_{2}$、$S_{3}都闭合时会造成电流表A_{2}$和电源损坏
D. 仅闭合$S_{3}$时,$L_{1}$、$L_{2}$串联,$A_{1}$、$A_{2}$的示数相等
A. 仅闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联,$A_{1}测的是L_{1}$的电流,$A_{2}$无示数
B. 仅闭合$S_{1}$、$S_{3}$时,$L_{1}$、$L_{2}$并联,$A_{1}$、$A_{2}$均有示数
C. $S_{1}$、$S_{2}$、$S_{3}都闭合时会造成电流表A_{2}$和电源损坏
D. 仅闭合$S_{3}$时,$L_{1}$、$L_{2}$串联,$A_{1}$、$A_{2}$的示数相等
答案
B
