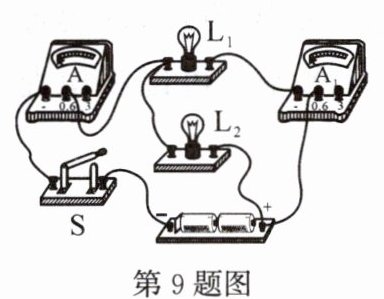

9. (汉阳期中)如图所示的实验电路,闭合开关S后,电流表A的示数为0.5A,电流表$A_{1}$的示数为0.3A,则通过小灯泡$L_{1}$、$L_{2}$的电流分别是()
A. 0.3A,0.2A
B. 0.2A,0.3A
C. 0.5A,0.3A
D. 0.5A,0.2A
A. 0.3A,0.2A
B. 0.2A,0.3A
C. 0.5A,0.3A
D. 0.5A,0.2A
答案
A

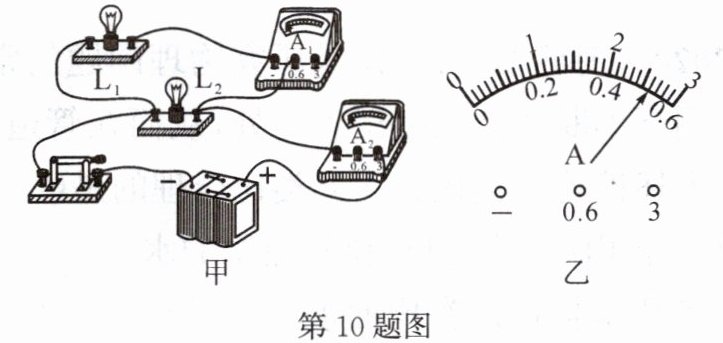

10. (天门联考)如图甲,两灯正常发光,电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数如图乙。则()
A. 两灯是串联连接的
B. 流过$L_{1}$的电流是0.6A
C. 流过$L_{2}$的电流是2.6A
D. 干路电流是3.2A
A. 两灯是串联连接的
B. 流过$L_{1}$的电流是0.6A
C. 流过$L_{2}$的电流是2.6A
D. 干路电流是3.2A
答案
B

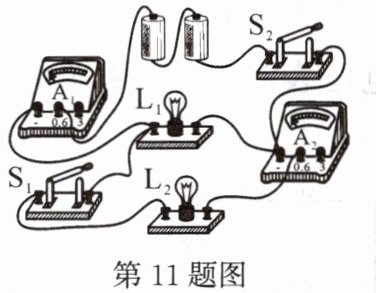

11. (临沂中考)如图所示电路,闭合开关$S_{1}$、$S_{2}$,小灯泡$L_{1}和L_{2}$均正常发光,两电表都有示数。下列判断正确的是()
A. 电流表$A_{1}只测量灯L_{2}$的电流
B. 电流表$A_{2}的示数比A_{1}$的大
C. 灯$L_{1}$被短路时,$L_{2}$正常发光
D. 仅断开$S_{2}$只有一个表有示数
A. 电流表$A_{1}只测量灯L_{2}$的电流
B. 电流表$A_{2}的示数比A_{1}$的大
C. 灯$L_{1}$被短路时,$L_{2}$正常发光
D. 仅断开$S_{2}$只有一个表有示数
答案
D

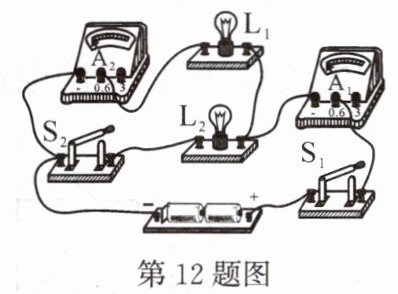

12. (临沂中考)两只规格相同的灯泡按如图方式连接,将开关$S_{1}和S_{2}$闭合,则()
A. 两灯泡是串联的
B. 电流表$A_{2}测灯泡L_{2}$的电流
C. 电流表$A_{1}的示数是A_{2}$的两倍
D. 断开$S_{2}$后,灯泡$L_{1}$的亮度变高
A. 两灯泡是串联的
B. 电流表$A_{2}测灯泡L_{2}$的电流
C. 电流表$A_{1}的示数是A_{2}$的两倍
D. 断开$S_{2}$后,灯泡$L_{1}$的亮度变高
答案
C

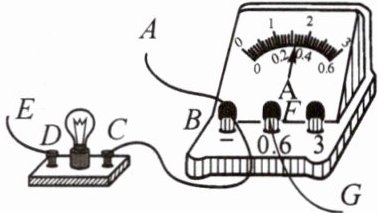

13. (孝昌联考)如图是小明实验电路的一部分,接线柱B上标有“-”,此时标有“0.1A”字样的小灯泡正常发光,小明想知道：每根导线中的电流大小是多少？方向如何？物理老师提示他：流进电路中某点的电流大小一定等于该点流出的电流大小。则关于此图的下列说法正确的是()
A. 通过导线FG的电流大小为1.5A,方向为由G到F
B. 若通过导线BC的电流方向为由B到C,则通过导线AB的电流大小一定为0.22A,方向为由A到B
C. 若通过导线BC的电流方向为由C到B,则通过导线AB的电流大小一定为0.42A,方向为由B到A
D. 通过导线AB的电流大小等于通过导线BC的电流大小
A. 通过导线FG的电流大小为1.5A,方向为由G到F
B. 若通过导线BC的电流方向为由B到C,则通过导线AB的电流大小一定为0.22A,方向为由A到B
C. 若通过导线BC的电流方向为由C到B,则通过导线AB的电流大小一定为0.42A,方向为由B到A
D. 通过导线AB的电流大小等于通过导线BC的电流大小
答案
C
