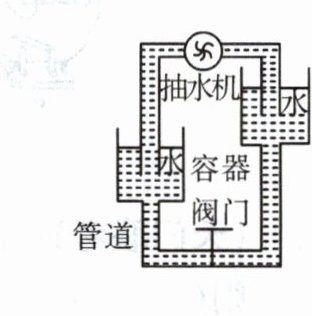

1.(多选)(2024·海淀联考)类比是研究物理问题的常用方法。如图所示,两容器中的水在抽水机的作用下不断从低处抽运到高处,从而在管道中形成了水流。可以将电路中形成电流的情境与上述情境做类比。下列类比合理的是()
A.电路中的自由电荷可以类比管道中的水
B.电路中的用电器可以类比抽水机
C.电路中的开关可以类比管道上的阀门
D.电源两端的电压可以类比两容器水面间的水压
A.电路中的自由电荷可以类比管道中的水
B.电路中的用电器可以类比抽水机
C.电路中的开关可以类比管道上的阀门
D.电源两端的电压可以类比两容器水面间的水压
答案
ACD
2.(教材改编)要在一段电路中产生电流,它的两端就要有____。电源的作用就是____。家庭用的电灯、电视机的供电电压是____。电鳐可以产生200V左右的电压用来自卫,200V= ____kV= ____mV。
答案
电压 提供电压 220V 0.2 $2×10^{5}$
3.某同学在用电压表测电压时,选用了“-”“3”接线柱,读数时却误按照“-”“15”接线柱来读,得到电压值为13.5V。则实际值为()
A.4.5V
B.2.7V
C.3.5V
D.1.5V
A.4.5V
B.2.7V
C.3.5V
D.1.5V
答案
B

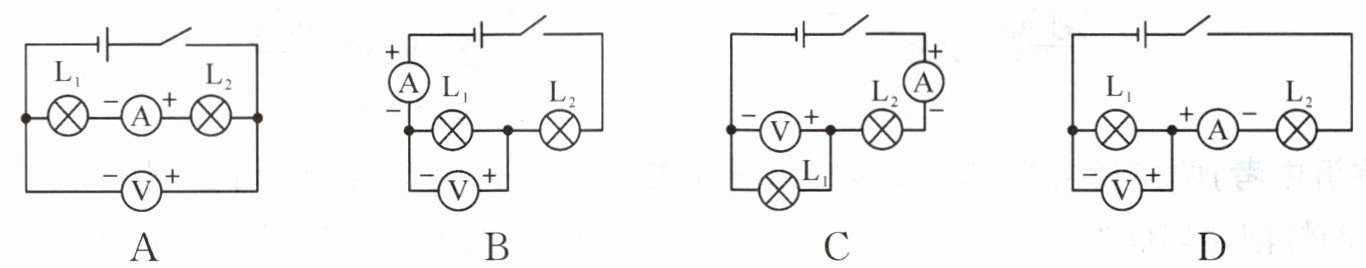

4.(2024·江岸联考)用电流表测灯$L_2$的电流,用电压表测灯$L_1$两端电压,图中电路图正确的是()
A.
B.
C.
D.
A.
B.
C.
D.
答案
C

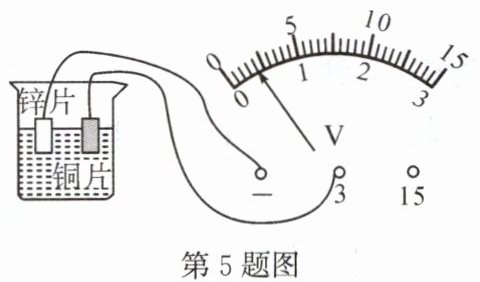

5.(2024·硚口联考)如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。下列说法错误的是()
A.盐水电池工作时将化学能转化为电能
B.锌片是盐水电池的负极
C.这个盐水电池的电压是0.4V
D.盐水中,正电荷的定向移动方向是从铜片流向锌片
A.盐水电池工作时将化学能转化为电能
B.锌片是盐水电池的负极
C.这个盐水电池的电压是0.4V
D.盐水中,正电荷的定向移动方向是从铜片流向锌片
答案
D

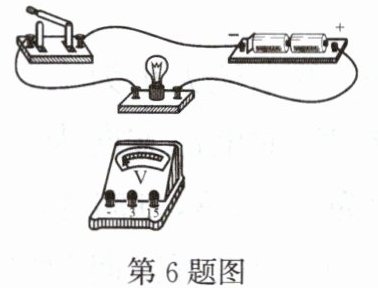

6.请用笔画线表示导线,将电压表连入实物图中,使电压表能够准确测量小灯泡两端的电压大小。
答案
