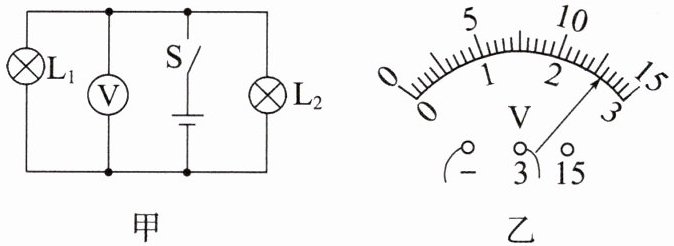

【变式2】如图甲所示的电路中，闭合开关S后，电压表的示数如图乙所示，则电压表的示数为
2.6
V，灯泡L₁两端的电压为2.6
V，电源电压是2.6
V。答案
2.6 2.6 2.6
[解析]由电路图甲可知,两灯泡并联,电压表测量并联电路两端电压,即电源电压;由题图乙可知,电压表选择小的测量范围,分度值为0.1 V,示数为2.6 V,所以电源电压为2.6 V;因为并联电路中各支路两端的电压都相等,且等于电源电压,所以L₁两端的电压为2.6 V。
[解析]由电路图甲可知,两灯泡并联,电压表测量并联电路两端电压,即电源电压;由题图乙可知,电压表选择小的测量范围,分度值为0.1 V,示数为2.6 V,所以电源电压为2.6 V;因为并联电路中各支路两端的电压都相等,且等于电源电压,所以L₁两端的电压为2.6 V。

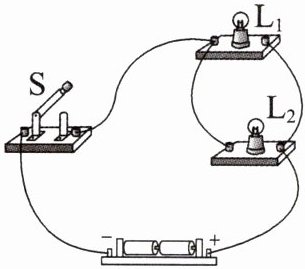

1.如图所示的电路中,将开关S闭合,灯$\mathrm{L}_1$和灯$\mathrm{L}_2$均发光。下列说法正确的是 (
A.灯$\mathrm{L}_1$和灯$\mathrm{L}_2$串联
B.灯$\mathrm{L}_1$和灯$\mathrm{L}_2$两端的电压一定相等
C.通过灯$\mathrm{L}_1$的电流与通过灯$\mathrm{L}_2$的电流一定相等
D.通过灯$\mathrm{L}_1$的电流与通过干路的电流一定相等
B
)A.灯$\mathrm{L}_1$和灯$\mathrm{L}_2$串联
B.灯$\mathrm{L}_1$和灯$\mathrm{L}_2$两端的电压一定相等
C.通过灯$\mathrm{L}_1$的电流与通过灯$\mathrm{L}_2$的电流一定相等
D.通过灯$\mathrm{L}_1$的电流与通过干路的电流一定相等
答案
B
[解析]分析电路可知,两灯并联;并联电路中各支路电流不一定相等,电压一定相等,B正确。
[解析]分析电路可知,两灯并联;并联电路中各支路电流不一定相等,电压一定相等,B正确。

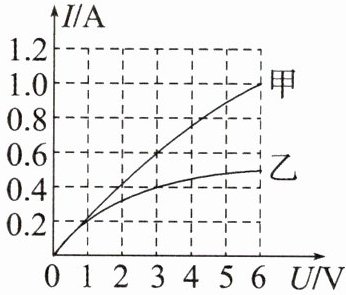

2.甲、乙两只灯泡的I-U关系图像如图所示。将甲、乙两灯泡并联在电路中，当乙灯泡两端电压为3 V时，甲灯泡两端的电压为
3
V，干路电流为1
A。答案
3 1
[解析]将甲、乙两灯泡并联在电路中,当乙灯泡两端电压为3 V时,根据并联电路的电压规律可知,甲灯泡两端电压也为3 V,由题图可知,当甲、乙两端电压为3 V时,通过甲、乙的电流分别为I甲=0.6 A和I乙=0.4 A,因并联电路干路电流等于各支路电流之和,所以干路电流为I=I甲+I乙=0.6 A+0.4 A=1 A。
[解析]将甲、乙两灯泡并联在电路中,当乙灯泡两端电压为3 V时,根据并联电路的电压规律可知,甲灯泡两端电压也为3 V,由题图可知,当甲、乙两端电压为3 V时,通过甲、乙的电流分别为I甲=0.6 A和I乙=0.4 A,因并联电路干路电流等于各支路电流之和,所以干路电流为I=I甲+I乙=0.6 A+0.4 A=1 A。

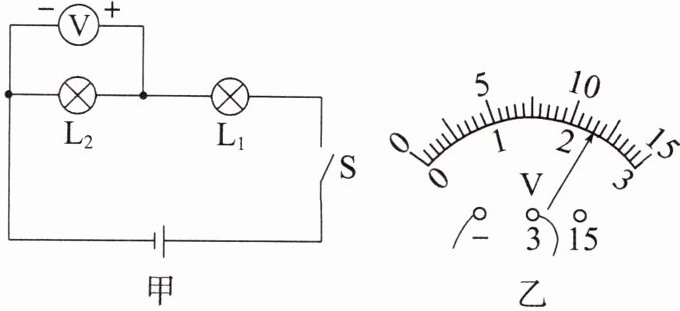

3.在图甲所示的电路中，$\mathrm{L}_1$两端的电压为$U_1=3.7\ \mathrm{V}$，$\mathrm{L}_2$两端的电压如图乙所示，则$\mathrm{L}_2$两端的电压$U_2=\_\_\_\_\_\_\ \mathrm{V}$，电源电压$U=\_\_\_\_\_\_\ \mathrm{V}$。
答案
2.3 6
[解析]由题图可知,L₁、L₂串联,电压表测量L₂两端电压,所选测量范围为0~3 V,分度值是0.1 V,示数U₂=2.3 V,根据串联电路总电压等于各部分电压之和,可得电源电压U=U₁+U₂=3.7 V+2.3 V=6 V。
[解析]由题图可知,L₁、L₂串联,电压表测量L₂两端电压,所选测量范围为0~3 V,分度值是0.1 V,示数U₂=2.3 V,根据串联电路总电压等于各部分电压之和,可得电源电压U=U₁+U₂=3.7 V+2.3 V=6 V。
