4.某小组做“探究并联电路的电压规律”的实验。

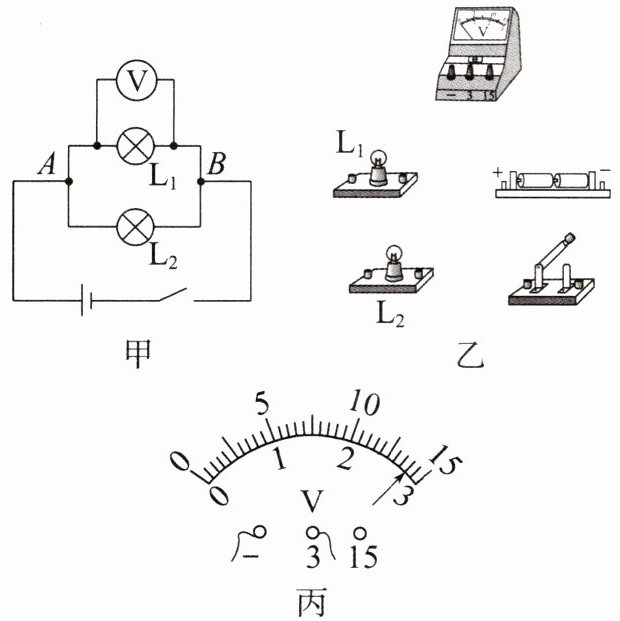

(1)根据图甲所示电路图，用笔画线代替导线，将图乙实物图连接起来。
(2)连接电路时，开关应处于状态。
(3)正确连接好电路后，闭合开关，电压表的示数如图丙所示，为V。
(4)测得灯泡$\mathrm{L}_1$两端电压后，再测得灯泡$\mathrm{L}_2$两端的电压和A、B两点间的电压，记录数据。改变两个小灯泡的规格，重复以上操作，其目的是。
(5)评估交流环节，有同学提出：实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是。

(1)如图所示
(2)断开
(3)2.8
(4)多次测量,避免偶然性,使结论更具有普遍性
(5)电压表正、负接线柱接反
[解析](1)电源为2节干电池,电源电压约为3 V,所以电压表选择的测量范围为0~3 V,注意电流从“3”接线柱流入、从“-”接线柱流出。(2)为保护电路,连接电路时,开关应处于断开状态。(3)由题图丙可知,电压表的测量范围为0~3 V,分度值为0.1 V,示数为2.8 V。(4)探究并联电路的电压规律时,多次实验的目的是多次测量,以得到普遍的规律。(5)闭合开关,电压表指针反向偏转,说明电流从“-”接线柱流入、从“+”接线柱流出,原因是电压表正、负接线柱接反。

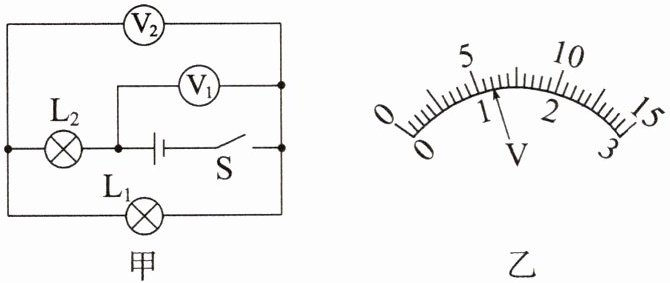

5.练思维·选择性思维 如图甲所示的电路,闭合开关后,两个电压表指针偏转均如图乙所示,则灯L₁和L₂两端的电压分别为 ()


A.4.8 V,1.2 V
B.6 V,1.2 V
C.1.2 V,6 V
D.1.2 V,4.8 V

D
[解析]闭合开关后,灯L₁、L₂串联,电压表V₁测电源电压,电压表V₂测L₁两端的电压。因为串联电路两端电压等于各部分电压之和,所以电压表V₁的示数应大于V₂的示数,则电压表V₁的测量范围是0~15 V,分度值为0.5 V,示数为6 V,即电源电压U=6 V;电压表V₂的测量范围是0~3 V,分度值为0.1 V,示数为1.2 V,即L₁两端的电压U₁=1.2 V;L₂两端的电压U₂=U-U₁=6 V-1.2 V=4.8 V。D正确。
【点拨】两个电压表测量串联电路电压时,总电压比某个用电器两端电压大;若电压表指针偏转角度相同,则测总电压的电压表示数是另一个电压表示数的5倍。

6.(重庆南川期中)如图所示的电路中,电源电压保持6 V不变,闭合开关S,电流表A的示数为0.8 A,电流表A₁的示数为0.3 A。求：

(1)灯L₁两端的电压；
(2)通过灯L₂的电流。

解:(1)题图中,灯L₁和L₂并联,在并联电路中,各支路两端的电压相等,且等于电源电压,所以灯L₁两端的电压U₁=U=6 V
(2)由题图可知,电流表A接在干路上,测量干路电流I,电流表A₁测量通过灯L₁的支路电流I₁;根据并联电路的电流规律可得通过灯L₂的电流为I₂=I-I₁=0.8 A-0.3 A=0.5 A
答:(1)灯L₁两端的电压为6 V。
(2)通过灯L₂的电流为0.5 A。

7.(山东青岛)小明利用如图所示的电路探究“串联电路的电压规律”,下列说法正确的是 ()


A.连接电路时,开关要闭合,是为了防止短路
B.测量L₂两端的电压时,电压表接b点的导线不动,将接a点的导线接在c点
C.实验中更换不同规格的小灯泡,重复实验,是为了减小实验误差
D.结论:串联电路中,电源两端的电压等于各用电器两端的电压之和
……答案 P14

D
[解析]连接电路时,开关要断开,这是为了防止电路连接过程中出现短路等故障,损坏电路元件,A错误。测量L₂两端的电压时,电压表要与L₂并联。若电压表接b点的导线不动,将接a点的导线改接c点,则电压表正、负接线柱接反,B错误。实验中更换不同规格的小灯泡,重复实验,是为了避免实验的偶然性,从而寻找普遍规律,而不是减小实验误差,C错误。通过多次实验,最终得出的结论:串联电路中,电源两端的电压等于各用电器两端的电压之和,D正确。
