14.图7所示的是小明和小红站在路灯下的情景，请根据图中他们的影子，画出路灯S的位置。

14.

【分析】
要确定路灯S的位置，需依据光的直线传播原理：影子是光沿直线传播时，被不透明的人遮挡，在地面形成的暗区域。因此，连接每个人的头顶与自身影子的末端，两条连线的交点就是路灯S的位置。
【解析】
1. 先确定图中两个同学的头顶位置；
2. 分别连接左侧同学的头顶和其影子的末端，右侧同学的头顶和其影子的末端；
3. 延长上述两条连线，两条线的交点即为路灯S的位置，对应参考答案的图示。
【答案】

【知识点】
光的直线传播、影子的形成
【点评】
本题考查光的直线传播在生活中的实际应用，通过影子确定光源位置，属于基础光学题，需掌握光沿直线传播的特点。
【难度系数】
0.6

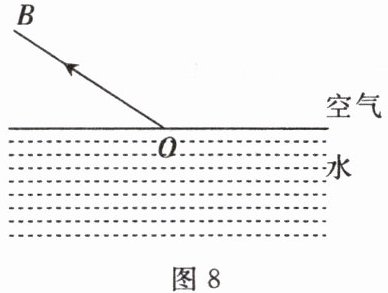

15.如图8所示，OB为反射光线，请画出它的入射光线的光路图和折射光线的大致光路图。

15.

【分析】
要完成该光路图，需结合光的反射定律和折射定律分步作图：首先，过入射点O作垂直于界面的法线（用虚线表示）；其次，根据反射角等于入射角，在法线另一侧的水中画出入射光线（OB是反射光线，入射光线来自水中，指向O点）；最后，根据光从水斜射入空气时折射角大于入射角，在空气侧画出折射光线，折射光线远离法线。
【解析】
1. 作法线：过O点作垂直于界面的虚线，即为法线；
2. 画入射光线：反射光线OB在空气侧，根据反射角等于入射角，在法线另一侧的水中，作入射光线，使入射光线与法线的夹角等于反射角；
3. 画折射光线：光从水斜射入空气，折射角大于入射角，在空气侧法线的另一侧，画出折射光线，使折射光线与法线的夹角大于入射角。
【答案】

【知识点】
光的反射定律、光的折射定律
【点评】
本题考查光的反射和折射的基础作图，需牢记反射定律与折射定律的内容，是光学部分的常规基础题。
【难度系数】
0.6

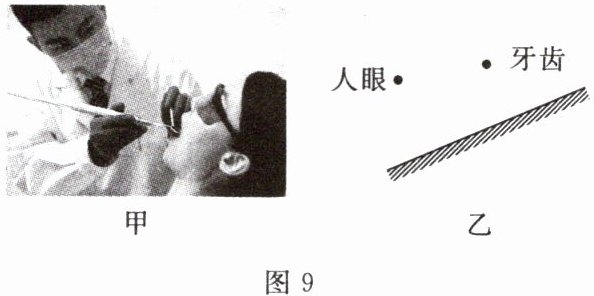

16.如图9甲所示，牙医借助平面镜观察牙齿的背面，请在图9乙中画出能反映此过程的光路图。

16.

【分析】要画出牙医借助平面镜观察牙齿的光路图，需利用平面镜成像的原理（光的反射）。解题思路是：先确定牙齿在平面镜中的像，再根据反射光线的反向延长线过像点，连接像与人眼找到入射点，进而画出入射光线和反射光线。具体步骤：①作牙齿关于平面镜的对称点（像点）；②连接像点与人眼，与平面镜交于入射点O；③连接牙齿与O（入射光线，箭头从牙齿指向O）；④连接O与人眼（反射光线，箭头从O指向人眼），完成光路。
【解析】作图步骤如下：
1. 根据平面镜成像“像与物关于镜面对称”的特点，作出牙齿在平面镜中的像点；
2. 连接像点与人眼，该连线与平面镜的交点即为反射光线的入射点O；
3. 连接牙齿与入射点O，此为入射光线，箭头方向从牙齿指向O；
4. 连接入射点O与人眼，此为反射光线，箭头方向从O指向人眼，最终得到完整光路图。
【答案】
【知识点】平面镜成像、光的反射
【点评】本题考查平面镜成像的光路作图，是光的反射在生活中的实际应用，属于基础作图题，需掌握平面镜成像的对称特点和光的反射规律。
【难度系数】0.6

17.如图10所示,请分别画出AB的入射光线和CO的折射光线。

17.

【分析】
要完成凹透镜的光路作图，需利用凹透镜的特殊光线规律：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过焦点；②过光心的光线传播方向不变。首先处理AB对应的入射光线：AB是平行于主光轴的折射光线，根据规律，其入射光线的反向延长线应指向右侧的焦点F，据此画出入射光线；再处理CO对应的折射光线：CO过光心，传播方向不变，沿直线画出即可。
【解析】
1. 画AB的入射光线：AB是平行于凹透镜主光轴的折射光线，根据凹透镜的光学性质，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线通过凹透镜的虚焦点（右侧的F点）。连接折射点A与右侧焦点F，延长该线至凹透镜左侧，即为AB对应的入射光线，入射光线方向指向凹透镜。
2. 画CO的折射光线：CO是经过凹透镜光心O的入射光线，根据凹透镜的性质，过光心的光线传播方向不改变，因此沿CO所在直线，从O点向远离C的方向画出折射光线，方向与入射光线共线。
【答案】

【知识点】
凹透镜光路作图、透镜特殊光线
【点评】
本题考查凹透镜的特殊光线作图，是光学作图的基础题型，需牢记凹透镜的特殊光线规律即可完成，难度适中。
【难度系数】
0.6

18. 制作简易针孔照相机:在空易拉罐底部的中央,用钉子戳一个小孔,将易拉罐的顶部剪去后,蒙上一层半透明塑料薄膜,如图 所示。
(1)将点燃的蜡烛置于小孔前的适当位置,观察到蜡烛在塑料薄膜上成像,这种现象叫。产生此现象的原因是。
(2)若易拉罐底部小孔的形状是三角形,则在塑料薄膜上看到的像是(填字母)。
A. 三角形光斑
B. 圆形光斑
C. 蜡烛的正立像
D. 蜡烛的倒立像
(3)若让蜡烛逐渐远离小孔,塑料薄膜上的像将(选填“变大”“变小”或“不变”)。
(4)如图 所示,AB是蜡烛的示意图,作出它通过易拉罐底部上的小孔O在光屏P上所成的像。

18. (1) 小孔成像；光在同一种均匀介质中是沿直线传播的
(2) D
(3) 变小
(4)

【分析】
本题考查小孔成像的相关知识，解题思路如下：(1) 明确蜡烛通过小孔成像的现象名称及成因，需回忆光的直线传播的应用；(2) 掌握小孔成像的像的形状由物体决定，与小孔形状无关的特点；(3) 理解小孔成像中像的大小与物距的关系；(4) 利用光的直线传播原理，通过连接物体端点与小孔并延长到光屏来确定像的位置。
【解析】
(1) 点燃的蜡烛发出的光沿直线传播，通过小孔后在光屏上形成倒立的像，这种现象称为小孔成像；其产生原因是光在同种均匀介质中沿直线传播，蜡烛上部的光线经小孔后射到光屏下部，下部的光线经小孔后射到光屏上部，从而形成倒立的像。
(2) 小孔成像的像的形状由物体的形状决定，与小孔的形状无关，且成倒立的实像，因此当小孔为三角形时，塑料薄膜上看到的是蜡烛的倒立像，故选D。
(3) 小孔成像中，当像距（光屏到小孔的距离）不变时，物距（蜡烛到小孔的距离）越大，所成的像越小，因此蜡烛逐渐远离小孔时，像将变小。
(4) 根据光的直线传播，分别连接A点与小孔O并延长，交光屏P于A'点；连接B点与小孔O并延长，交光屏P于B'点；线段A'B'即为AB通过小孔所成的像。
【答案】
(1) 小孔成像；光在同种均匀介质中沿直线传播 (2) D (3) 变小 (4)
【知识点】
小孔成像、光的直线传播
【点评】
本题是光学中光的直线传播的典型基础题，全面考查了小孔成像的定义、原理、像的特点及作图方法，知识点基础，难度较低，适合巩固光学基础。
【难度系数】
0.3
