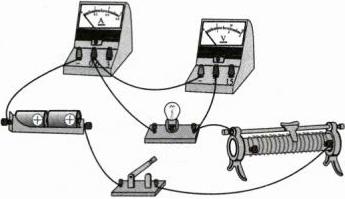

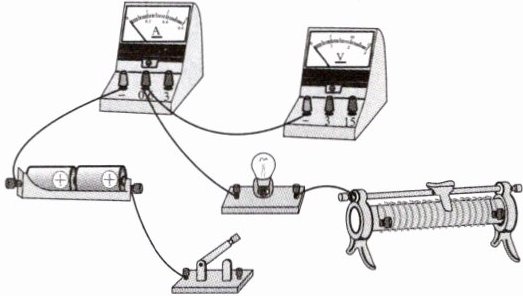

例1 请用笔画线表示导线把电路连接完整。
已知电源电压为3 V。要求：电压表测量灯泡两端电压，滑动变阻器滑片向右滑时灯泡变亮。

例2 学习完“练习使用滑动变阻器”后，某同学准备利用所学物理知识制作一个简易调光台灯。

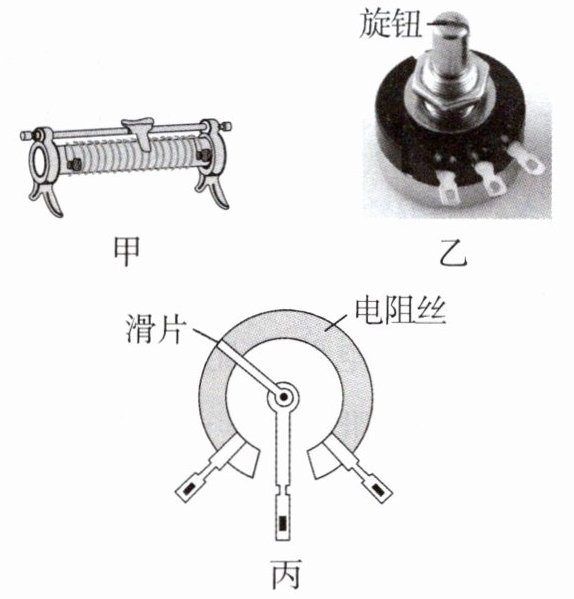

(1)能改变电路中的电阻大小的元件叫作，其中有一种是实验室中常用的滑动变阻器，如图甲所示；还有一种是如图乙所示的电位器，其内部结构如图丙所示。它们都是通过改变接入电路中的电阻丝的来改变电路中的电阻的。

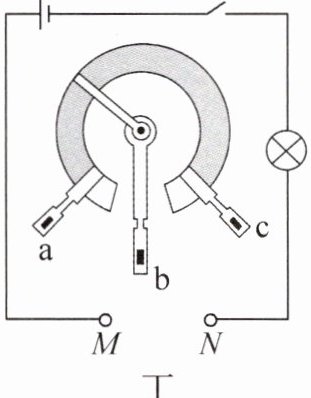

(2)该同学从网上买了一个规格合适的电位器，来制作简易调光台灯。如图丁所示，已知转动电位器旋钮时，滑片在电阻丝上同向滑动，若要使旋钮顺时针转动时台灯变亮，则应将电位器的两个接线柱分别与电路中的M、N两点相连。闭合开关后，旋转旋钮，台灯（选填“能”或“不能”）完全熄灭。

(1)变阻器 长度 (2)b、c 不能

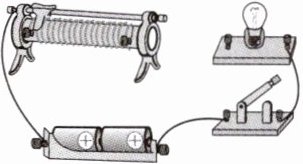

1.如图所示,请将滑动变阻器接入电路,要求:滑动变阻器的滑片向左滑动时灯泡变亮。

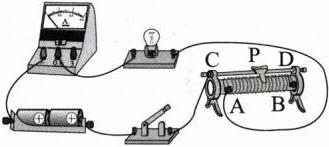

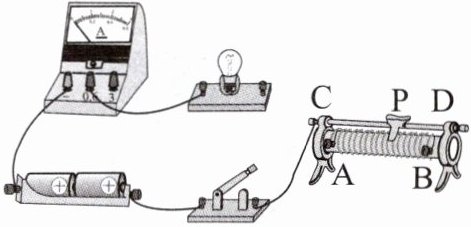

2.小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该将开关。
（2）请你用笔画线表示导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大。
（3）小刚连接完成上述实验电路，检查无误后，闭合开关，发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：，观察小灯泡是否发光。
小强认为在电路中连入一个电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，则电流表可以串联在这个电路中的。
A. 电源和开关之间
B. 开关和小灯泡之间
C. 小灯泡和滑动变阻器之间
D. 滑动变阻器和电源之间

(1)断开 (2) (3)向右移动滑片 ABCD
