10. 如图所示,电源电压恒定不变,电阻$R_{1}$的阻值为 20Ω,滑动变阻器$R_{2}$的最大阻值为 40Ω,小灯泡的铭牌为“12V 0.6A”。当开关 S 闭合,$S_{1}$、$S_{2}$都断开,滑动变阻器的滑片 P 移到中点时,电流表的读数为 0.3A。求:
(1) 电源电压。
(2) 当开关 S、$S_{1}$、$S_{2}$都闭合,滑动变阻器的滑片 P 移到最右端时,电流表的示数。
(3) 若电流表的量程为 0~3A,当开关 S、$S_{1}$、$S_{2}$都闭合时,为保护所有元件安全,滑动变阻器的取值范围。

(1) 当 $ S_1 $、$ S_2 $ 都断开,开关 S 闭合时,$ R_1 $ 和 $ R_2 $ 串联,滑动变阻器的滑片 P 移到中点,$ R_2 $ 连入电路的阻值为 20Ω,此时电流表的读数为 0.3A,电源电压 $ U = IR = 0.3A \times (20Ω + 20Ω) = 12V $ (2) 当开关 $ S $、$ S_1 $、$ S_2 $ 都闭合,$ R_1 $ 被短路,滑动变阻器与灯泡并联,滑动变阻器的滑片 P 移到最右端时,电流表测量干路电流,电流表示数 $ I_{总} = I_L + I_{滑} = 0.6A + \frac{12V}{40Ω} = 0.9A $ (3) 若电流表的量程为 0~3A,灯泡的电流为 0.6A,则滑动变阻器的电流最大值 $ I_{滑max} = I_{max} - I_L = 3A - 0.6A = 2.4A $;滑动变阻器连入电路的最小阻值 $ R_{滑min} = \frac{U}{I_{滑max}} = \frac{12V}{2.4A} = 5Ω $;为保护所有元件安全,滑动变阻器的取值范围为 5~40Ω

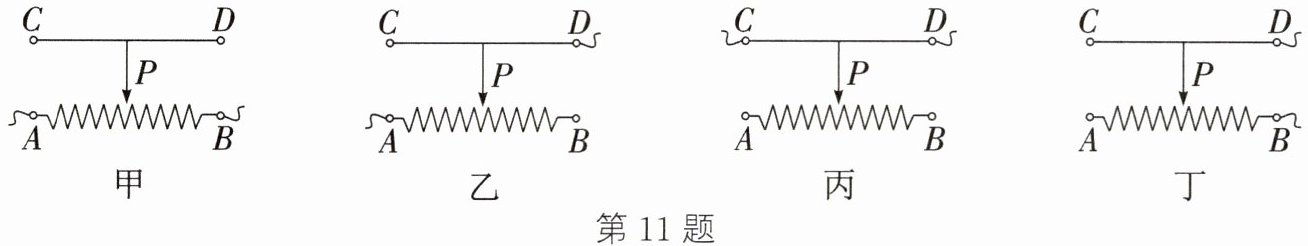

11. 滑动变阻器是利用改变____来改变电阻,从而改变电路中的电流。一滑动变阻器上标有“50Ω 2A”的字样,2A 表示的意思是____。如图表示的是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,电阻值变大的是____。

接入电路中电阻丝的长度 该滑动变阻器允许通过的最大电流为 2A 乙

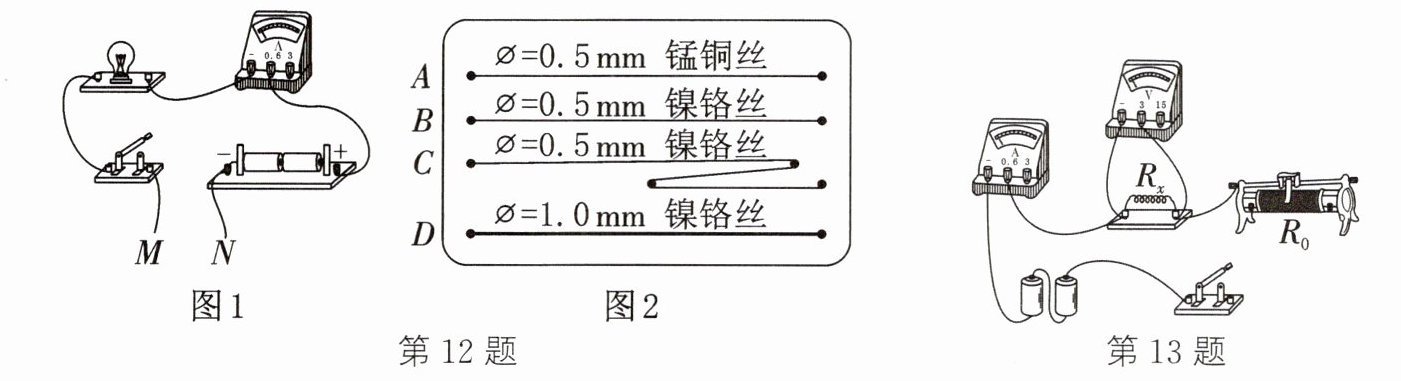

12. 在探究“电阻的大小与什么因素有关”的实验中,采用如图所示的实验装置,B、C、D 是镍铬合金制成的三根导线,B、D 长短相同但粗细不同,B、C 粗细相同但长短不同,导线 A 是锰铜合金制成,长短、粗细与导线 B 相同。选导线 B、D 进行实验是为了探究导体的电阻与____的关系,并由此过程可以得出的结论是:____。

横截面积 长度相同的同种材料的导体,横截面积越大,电阻越小

13. 如图是“探究通过导体的电流与电压、电阻的关系”的电路图。

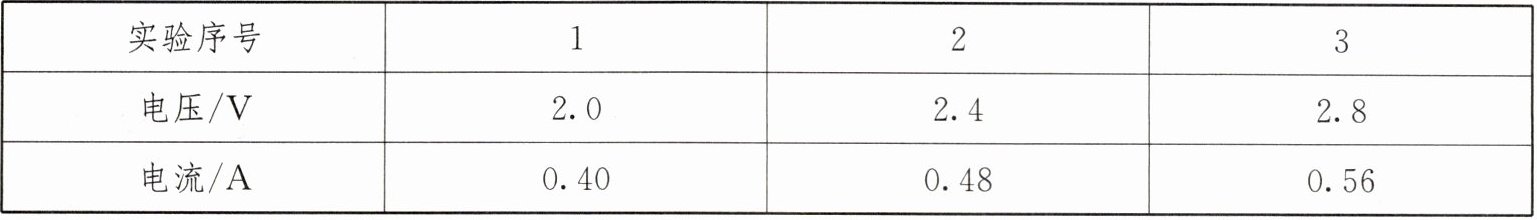

当探究电流与电压的关系时,通过调节变阻器滑片 P 的位置来改变____两端的电压。三次改变滑片位置,测得三组电压和电流值,发现每次电压与电流的比值是____(相同/不同)的,因此可得出电流与电压关系的初步结论:当电阻一定时,____。

$ R_x $ 相同 导体中的电流与它两端的电压成正比
