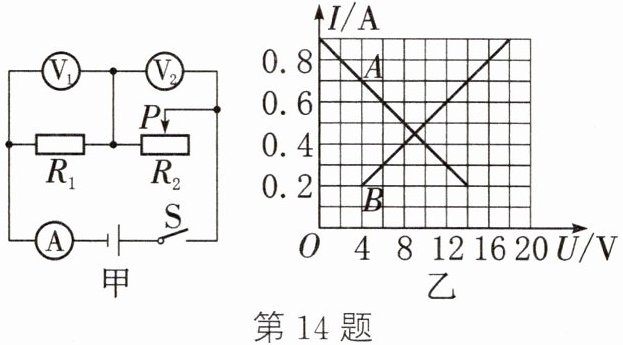

14. 如图甲所示的电路,电源电压保持不变。闭合开关,当滑动变阻器的滑片 P 从最右端滑到最左端的过程中,定值电阻$R_{1}$的 I-U 关系图像是图乙中两条斜线中的____(A/B),电压表$V_{2}$的示数____(变大/不变/变小),可求得电源电压为____V。
答案
B 变小 18
15. 如图所示电路,电源电压保持不变,闭合开关 S,电流表和电压表都有示数。如果某时刻电路出现故障,两表的示数都变大了,那么故障可能是()
A. 电阻$R_{1}$短路
B. 电阻$R_{1}$断路
C. 电阻$R_{2}$短路
D. 电阻$R_{2}$断路
A. 电阻$R_{1}$短路
B. 电阻$R_{1}$断路
C. 电阻$R_{2}$短路
D. 电阻$R_{2}$断路
答案
C
16. (2024·临沂改编)闭合如图所示电路的开关,将滑动变阻器的滑片向左移动一小段距离的过程中()
A. 灯泡的亮度变小
B. 电流表的示数不变
C. 电压表的示数变大
D. 电路的总电流变小
A. 灯泡的亮度变小
B. 电流表的示数不变
C. 电压表的示数变大
D. 电路的总电流变小
答案
B

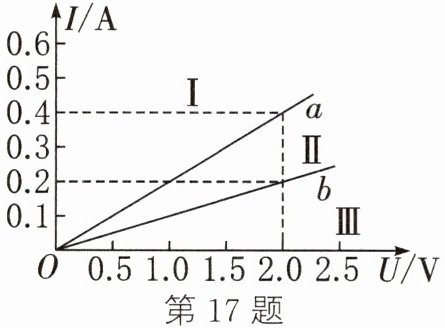

17. 张华同学在探究“通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图像,根据图像下列说法正确的是()
A. 导体 a 的电阻大于导体 b 的电阻
B. a、b 两导体串联后总电阻的 I-U 图像应在Ⅰ区
C. 将 a、b 两导体串联后接到电压为 3V 的电源上时,通过导体的电流为 0.2A
D. 将 a、b 两导体并联后接到电压为 2V 的电源上时,干路中的电流为 0.4A
A. 导体 a 的电阻大于导体 b 的电阻
B. a、b 两导体串联后总电阻的 I-U 图像应在Ⅰ区
C. 将 a、b 两导体串联后接到电压为 3V 的电源上时,通过导体的电流为 0.2A
D. 将 a、b 两导体并联后接到电压为 2V 的电源上时,干路中的电流为 0.4A
答案
C

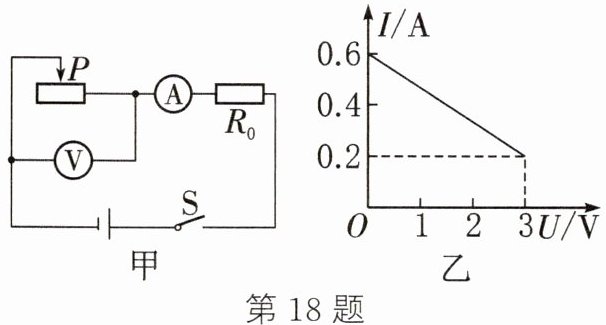

18. 图甲所示的电路中,电源电压不变,闭合开关,在各元件安全的情况下,移动滑动变阻器的滑片 P,记录电表示数;图乙是电流与变阻器两端电压关系的图像,则()
A. 定值电阻$R_{0}$的阻值是 10Ω
B. 电源电压为 4.5V
C. 滑动变阻器连入电路的阻值变化范围是 5~15Ω
D. 当滑动变阻器的滑片 P 移至中点时,电流表的示数是 0.4A
A. 定值电阻$R_{0}$的阻值是 10Ω
B. 电源电压为 4.5V
C. 滑动变阻器连入电路的阻值变化范围是 5~15Ω
D. 当滑动变阻器的滑片 P 移至中点时,电流表的示数是 0.4A
答案
B
