1 关于电流表和电压表的使用方法，下列说法正确的是
（
仔细看看鸭
A.一般先用较小的测量范围进行试触

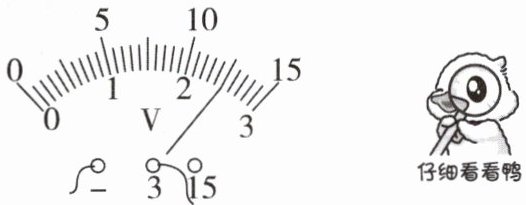

B.图中电压表的示数是2.5 V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表
（
B
）仔细看看鸭
A.一般先用较小的测量范围进行试触
B.图中电压表的示数是2.5 V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表
答案
1.B 【解析】在测未知电流或电压时，通常先用较大的测量范围进行试触，故A错误；图中电压表选择的是0~3 V的测量范围，分度值是0.1 V，示数是2.5 V，故B正确；电流表必须和被测的用电器串联，而不是并联，故C错误；电压表和电流表在使用时，都要让电流从“+”接线柱流进电表，故D错误。故选B。

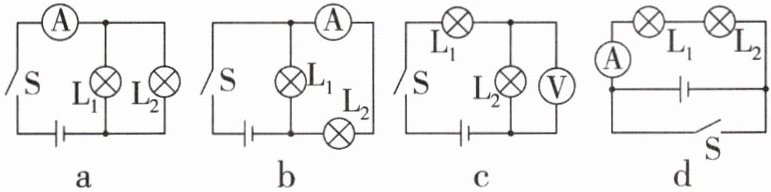

2[中]对于如图所示的四个电路图，开关闭合后，下列说法中正确的是（
A.图a中，电流表测量的是通过灯$\mathrm{L}_1$的电流
B.图b中，电流表与灯$\mathrm{L}_1$是串联的
C.图c中，电压表测灯$\mathrm{L}_2$两端电压
D.图d中，电流表示数不变
C
）A.图a中，电流表测量的是通过灯$\mathrm{L}_1$的电流
B.图b中，电流表与灯$\mathrm{L}_1$是串联的
C.图c中，电压表测灯$\mathrm{L}_2$两端电压
D.图d中，电流表示数不变
答案
2.C 【解析】
A
图a中L₁、L₂并联，电流表在干路上，电流表测量电路中的总电流，A错误
B
图b中，电流从电源正极出来后，一条支路过L₁回到电源负极，另一条支路过电流表和L₂回到电源负极，电流表与L₁不是串联的，B错误
C
图c中两灯串联，电压表并联在L₂两端，测量L₂两端的电压，C正确
D
图d中，开关闭合之前，两灯串联，电流表测量电路中的电流，电流表有示数，开关闭合后，电源正极与负极直接相连，两灯及电流表被短路，电流表示数为0，开关闭合后电流表示数发生变化，D错误
A
图a中L₁、L₂并联，电流表在干路上，电流表测量电路中的总电流，A错误
B
图b中，电流从电源正极出来后，一条支路过L₁回到电源负极，另一条支路过电流表和L₂回到电源负极，电流表与L₁不是串联的，B错误
C
图c中两灯串联，电压表并联在L₂两端，测量L₂两端的电压，C正确
D
图d中，开关闭合之前，两灯串联，电流表测量电路中的电流，电流表有示数，开关闭合后，电源正极与负极直接相连，两灯及电流表被短路，电流表示数为0，开关闭合后电流表示数发生变化，D错误
3[中]如图所示,电压表的示数为
2.3
V,电流表的示数为0.28
A。答案
3.2.3 0.28 【解析】由图知电压表测量范围为0~3 V，分度值为0.1 V，故此时电压表示数为2.3 V；电流表测量范围为0~0.6 A，分度值为0.02 A，故此时电流表示数为0.28 A。
4[中]如图所示，当开关S闭合后，要使灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，则（
A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表，乙是电流表
D.甲是电流表，乙是电压表
C
）A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表，乙是电流表
D.甲是电流表，乙是电压表
答案
4.C 【解析】开关S闭合后，要使灯L₁、L₂并联，则电流必须从电源正极出发，分别流过L₁、L₂，汇合后流回电源负极，因此甲是相当于断路的电压表，乙是相当于导线的电流表。
5[2026山东淄博期中,中]如图所示,闭合开关时两个灯泡都能发光。则关于①、②和③三个电表(电流表或电压表),下列判断正确的是 (
A.若①是电流表,则②和③是电压表
B.若①和③是电压表,则②也是电压表
C.若①是电流表,则②是电压表,③是电流表
D.若①和②是电流表,则③是电压表
C
)A.若①是电流表,则②和③是电压表
B.若①和③是电压表,则②也是电压表
C.若①是电流表,则②是电压表,③是电流表
D.若①和②是电流表,则③是电压表
答案
5.C 【解析】由图可知，闭合开关时两个灯泡都能发光，若①是电流表，则②是电压表，③是电流表，两灯并联，故A错误，C正确；若①和③是电压表，则②是电流表，故B错误；若①和②是电流表，则电源将被短路，故D错误。

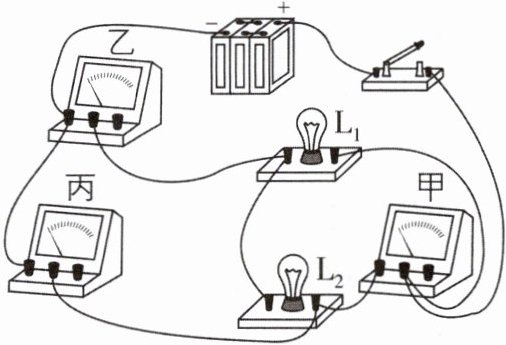

6[2025山东烟台中考,偏难](多选)如图所示,闭合开关,两个小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均能发光。下列关于该电路的分析正确的是 (
A.若甲为电流表,则两灯一定并联
B.若乙为电流表,则乙测通过$\mathrm{L}_1$的电流
C.若丙为电流表,则丙测通过$\mathrm{L}_1$的电流
D.若甲为电流表,则乙可能为电压表
AC
)A.若甲为电流表,则两灯一定并联
B.若乙为电流表,则乙测通过$\mathrm{L}_1$的电流
C.若丙为电流表,则丙测通过$\mathrm{L}_1$的电流
D.若甲为电流表,则乙可能为电压表
答案
6.AC 【解析】若甲为电流表，电流从电源正极流出，分别经过电流表甲和L₁，由于灯泡L₂能发光，因此电流流经L₂后与通过L₁的电流汇合，然后经过乙回到电源负极，所以两灯一定并联，乙为电流表，丙为电压表，故A正确，D错误。若乙为电流表，则乙在干路上，测的是干路电流，而不是通过L₁的电流，故B错误。若丙为电流表，因为两灯泡均能发光，所以L₁和L₂是串联的，甲和乙均为电压表，丙测串联电路中的电流，也是测通过L₁的电流，故C正确。故选AC。
