3[2026江苏盐城期中,中]物理学习小组的同学进行了“探究并联电路电流特点”的实验。
(1)在连接电路的过程中,开关应该处于

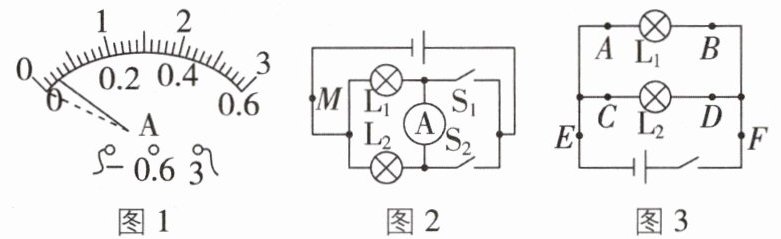

(2)小刚同学连接好电路后,闭合开关,电流表指针偏转情况如图1所示,小刚接下来应该
(3)小华同学想通过图2所示的电路比较并联电路中通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流的大小关系,他的方案是只闭合$\mathrm{S}_2$测出通过$\mathrm{L}_1$的电流$I_1$;只闭合$\mathrm{S}_1$测出通过$\mathrm{L}_2$的电流$I_2$,然后比较$I_1$和$I_2$的大小,你认为小华的方案是

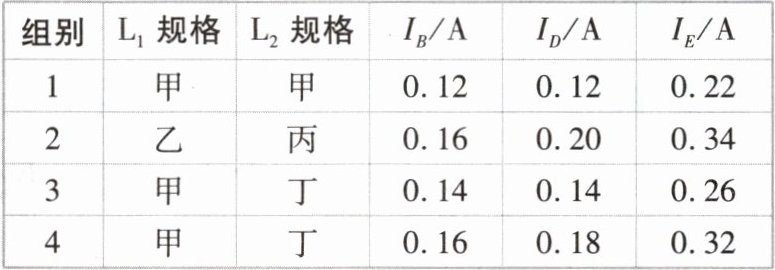

(4)发现各自的问题后,两位同学决定采用图3所示电路进行实验,两位同学换用不同规格的灯泡,依次测量了$B$、$D$、$E$三点的电流,并将数据记录在了下表,对于测量数据的相关分析,以下说法正确的是
A.测量多组实验数据不是为了减小误差
B.$I_B+I_D$总是略大于$I_E$,可能是电流表未调零引起的,由数据可知电流表未调零时指针指在0.01 A处
C.$I_B+I_D$总是略大于$I_E$,是因为$E$处更接近电源负极,电流流经$\mathrm{L}_1$、$\mathrm{L}_2$后变小
(5)排除第(4)问中的问题后,小刚、小华初步得出并联电路电流的特点是
(1)在连接电路的过程中,开关应该处于
断开
状态。(2)小刚同学连接好电路后,闭合开关,电流表指针偏转情况如图1所示,小刚接下来应该
断开开关,将电流表换接小量程
。(3)小华同学想通过图2所示的电路比较并联电路中通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流的大小关系,他的方案是只闭合$\mathrm{S}_2$测出通过$\mathrm{L}_1$的电流$I_1$;只闭合$\mathrm{S}_1$测出通过$\mathrm{L}_2$的电流$I_2$,然后比较$I_1$和$I_2$的大小,你认为小华的方案是
错误
(填“正确”或“错误”)的,理由是两次测量电流时,其中有一次电流表的正负接线柱会接反
。(4)发现各自的问题后,两位同学决定采用图3所示电路进行实验,两位同学换用不同规格的灯泡,依次测量了$B$、$D$、$E$三点的电流,并将数据记录在了下表,对于测量数据的相关分析,以下说法正确的是
A
。A.测量多组实验数据不是为了减小误差
B.$I_B+I_D$总是略大于$I_E$,可能是电流表未调零引起的,由数据可知电流表未调零时指针指在0.01 A处
C.$I_B+I_D$总是略大于$I_E$,是因为$E$处更接近电源负极,电流流经$\mathrm{L}_1$、$\mathrm{L}_2$后变小
(5)排除第(4)问中的问题后,小刚、小华初步得出并联电路电流的特点是
干路电流等于各支路电流之和
。答案
(1)断开
(2)断开开关,将电流表换接小量程
(3)错误 两次测量电流时,其中有一次电流表的正负接线柱会接反
(4)A
(5)干路电流等于各支路电流之和
【解析】(1)在连接电路的过程中,为了保护电路,开关应该处于断开状态。(2)由图1可知,闭合开关后,电流表指针偏转角度太小,说明所选量程太大,接下来应该断开开关,将电流表换接小量程。(3)小华的方案是错误的,只闭合$\mathrm{S}_2$时,若电流表能测出通过$\mathrm{L}_1$的电流$I_1$,则在只闭合$\mathrm{S}_1$时,电流表的正负接线柱会接反,不能测出通过$\mathrm{L}_2$的电流$I_2$,故不能比较$I_1$和$I_2$的大小。(4)实验时,换用不同规格的灯泡进行多次测量,得到多组实验数据,不是为了减小误差,而是为了寻找普遍规律,故A正确;$I_B+I_D$总是略大于$I_E$,可能是电流表未调零引起的,由数据可知,电流表未调零时指针指在0.02 A处,故B错误;$I_B+I_D$总是略大于$I_E$是因为电流表未调零,并不是因为E处更接近电源负极,且电流流经$\mathrm{L}_1$、$\mathrm{L}_2$后不会变小,故C错误。故选A。(5)排除第(4)问中的问题后,会发现各组数据中都是$I_B+I_D=I_E$,可初步得出并联电路电流的特点是干路电流等于各支路电流之和。
(2)断开开关,将电流表换接小量程
(3)错误 两次测量电流时,其中有一次电流表的正负接线柱会接反
(4)A
(5)干路电流等于各支路电流之和
【解析】(1)在连接电路的过程中,为了保护电路,开关应该处于断开状态。(2)由图1可知,闭合开关后,电流表指针偏转角度太小,说明所选量程太大,接下来应该断开开关,将电流表换接小量程。(3)小华的方案是错误的,只闭合$\mathrm{S}_2$时,若电流表能测出通过$\mathrm{L}_1$的电流$I_1$,则在只闭合$\mathrm{S}_1$时,电流表的正负接线柱会接反,不能测出通过$\mathrm{L}_2$的电流$I_2$,故不能比较$I_1$和$I_2$的大小。(4)实验时,换用不同规格的灯泡进行多次测量,得到多组实验数据,不是为了减小误差,而是为了寻找普遍规律,故A正确;$I_B+I_D$总是略大于$I_E$,可能是电流表未调零引起的,由数据可知,电流表未调零时指针指在0.02 A处,故B错误;$I_B+I_D$总是略大于$I_E$是因为电流表未调零,并不是因为E处更接近电源负极,且电流流经$\mathrm{L}_1$、$\mathrm{L}_2$后不会变小,故C错误。故选A。(5)排除第(4)问中的问题后,会发现各组数据中都是$I_B+I_D=I_E$,可初步得出并联电路电流的特点是干路电流等于各支路电流之和。
4[2026江苏南京质检,中]在探究“串联电路电压的特点”实验中,电源由两节新干电池组成,电压恒定。

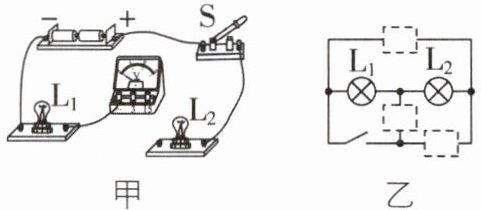

(1)电路如图甲所示,请用笔画线代替导线将电路补充完整,使电压表测$L_2$两端电压。
(2)正确连接电路后闭合开关,两灯均发光。一段时间后,有一盏灯熄灭,另一盏灯仍发光,同时电压表示数几乎为0,则故障可能是
(3)小明在原有实验器材的基础上又增加了一个电流表,组成了并联电路,请在图乙的虚线框中填入电源、电压表和电流表的符号将电路补充完整。

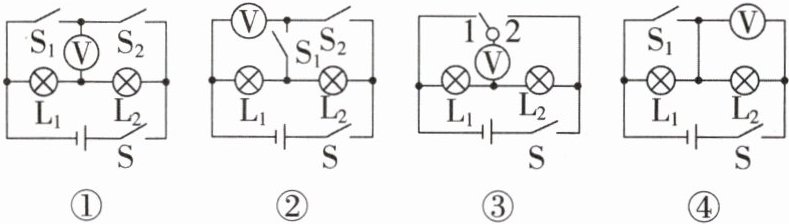

(4)如图所示的四个电路图中,只通过开关的断开或闭合就可以得出灯$L_1$和$L_2$各自两端电压的是
(1)电路如图甲所示,请用笔画线代替导线将电路补充完整,使电压表测$L_2$两端电压。
(2)正确连接电路后闭合开关,两灯均发光。一段时间后,有一盏灯熄灭,另一盏灯仍发光,同时电压表示数几乎为0,则故障可能是
L₂短路

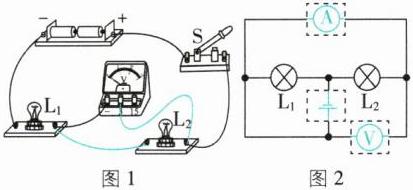

。(3)小明在原有实验器材的基础上又增加了一个电流表,组成了并联电路,请在图乙的虚线框中填入电源、电压表和电流表的符号将电路补充完整。
(4)如图所示的四个电路图中,只通过开关的断开或闭合就可以得出灯$L_1$和$L_2$各自两端电压的是
②④
(填序号)。答案
