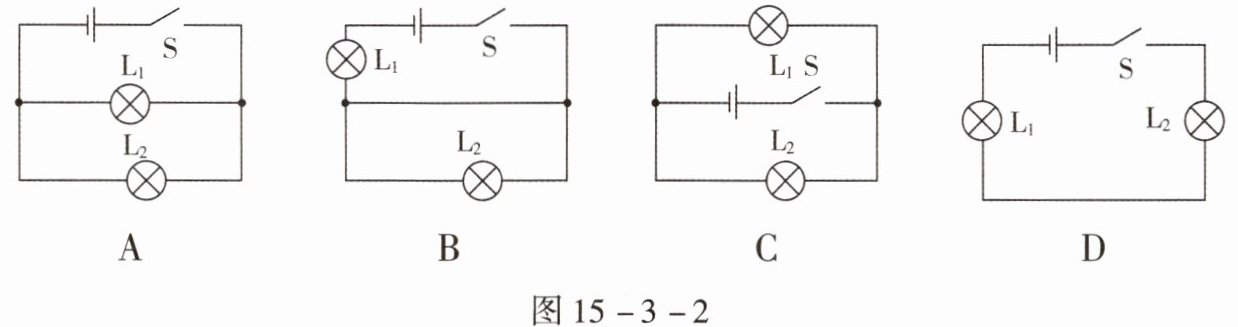

6. 图15-3-2所示的电路中，开关S闭合后，两个灯泡串联的电路是(
图15-3-2
D
)。 图15-3-2答案
6.D
解析
【分析】要判断开关闭合后两个灯泡是否为串联，需先明确串联电路的核心特征：电流只有一条路径，用电器逐个顺次连接，电流依次通过每个用电器。我们逐一分析各选项的电流走向：
1. 选项A：开关闭合后，电流从电源正极经开关后分为两条支路，分别经过L₁和L₂，再汇合回到电源负极，属于并联电路，不符合串联要求。
2. 选项B：开关闭合后，电流从电源正极经开关后分为两条支路，一条经过L₂，另一条经过L₁，属于并联电路，不符合要求。
3. 选项C：电路存在两个电源，开关闭合后电流分为两条支路，分别经过L₁和L₂，属于并联电路，不符合要求。
4. 选项D：开关闭合后，电流从电源正极出发，依次经过开关S、L₂、L₁，回到电源负极，仅一条电流路径，用电器顺次连接，属于串联电路，符合要求。
【解析】根据串联电路的定义：用电器逐个顺次连接，电流仅一条路径的电路为串联电路。对各选项分析：
A选项：电流有两条路径，L₁与L₂并联，非串联；
B选项：电流有两条路径，L₁与L₂并联，非串联；
C选项：电流有两条路径，且含两个电源，L₁与L₂并联，非串联；
D选项：电流仅一条路径，依次经过L₁、L₂，属于串联电路。
【答案】D
【知识点】串联电路、并联电路
【点评】本题考查串联电路的判断，核心是区分串联与并联的电流路径特点，属于基础电路分析题，难度较低。
【难度系数】0.3
1. 选项A：开关闭合后，电流从电源正极经开关后分为两条支路，分别经过L₁和L₂，再汇合回到电源负极，属于并联电路，不符合串联要求。
2. 选项B：开关闭合后，电流从电源正极经开关后分为两条支路，一条经过L₂，另一条经过L₁，属于并联电路，不符合要求。
3. 选项C：电路存在两个电源，开关闭合后电流分为两条支路，分别经过L₁和L₂，属于并联电路，不符合要求。
4. 选项D：开关闭合后，电流从电源正极出发，依次经过开关S、L₂、L₁，回到电源负极，仅一条电流路径，用电器顺次连接，属于串联电路，符合要求。
【解析】根据串联电路的定义：用电器逐个顺次连接，电流仅一条路径的电路为串联电路。对各选项分析：
A选项：电流有两条路径，L₁与L₂并联，非串联；
B选项：电流有两条路径，L₁与L₂并联，非串联；
C选项：电流有两条路径，且含两个电源，L₁与L₂并联，非串联；
D选项：电流仅一条路径，依次经过L₁、L₂，属于串联电路。
【答案】D
【知识点】串联电路、并联电路
【点评】本题考查串联电路的判断，核心是区分串联与并联的电流路径特点，属于基础电路分析题，难度较低。
【难度系数】0.3

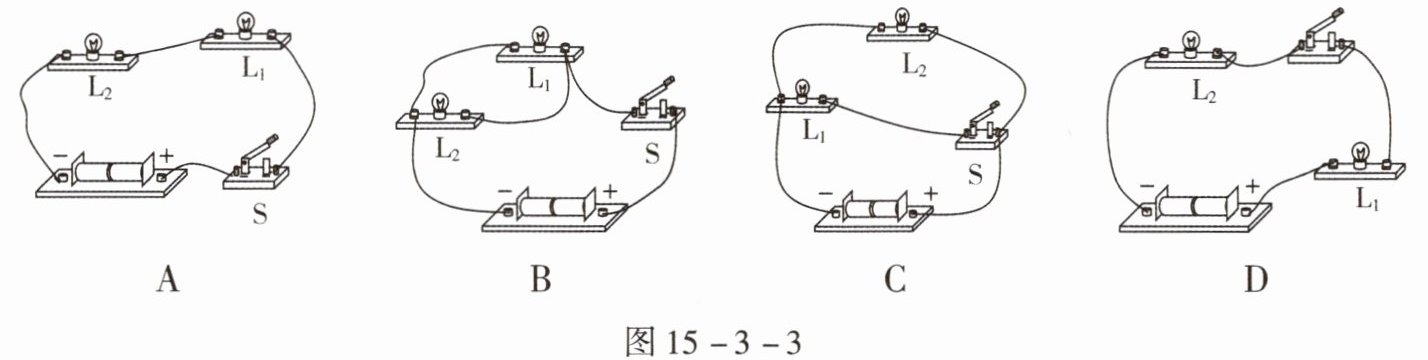

7.如图15 - 3 - 3所示的电路中，开关能同时控制两盏灯，且两灯发光互不影响的电路是(
图15 - 3 - 3
B
)。 图15 - 3 - 3答案
7.B
解析
【分析】
要选出符合条件的电路，需明确：开关同时控制两盏灯，说明开关需控制整个电路；两灯发光互不影响，说明两灯为并联连接（串联电路中用电器互相影响）。接下来逐一分析各选项：
选项A：电流只有一条路径，L₁和L₂串联，两灯互相影响，不符合“互不影响”，排除；
选项B：电流有两条独立路径，L₁和L₂并联，开关在干路，能同时控制两灯，且两灯互不影响，符合要求；
选项C：开关仅在L₁的支路上，只能控制L₁，无法控制L₂，不符合“同时控制两盏灯”，排除；
选项D：电流只有一条路径，L₁和L₂串联，两灯互相影响，不符合“互不影响”，排除。
【解析】
根据串并联电路的特点：串联电路电流只有一条路径，用电器互相影响，开关控制整个电路；并联电路电流有多条路径，各支路用电器互不影响，干路开关控制所有用电器。
A电路：L₁与L₂串联，两灯互相影响，不符合要求；
B电路：L₁与L₂并联，开关在干路，同时控制两灯，且两灯互不影响，符合题目条件；
C电路：开关在L₁支路，仅控制L₁，无法控制L₂，不符合要求；
D电路：L₁与L₂串联，两灯互相影响，不符合要求。
【答案】
B
【知识点】
电路连接；串并联电路特点
【点评】
本题考查串并联电路的判断，需结合开关作用和用电器是否互相影响分析，是基础电路题，需掌握串并联电路的核心区别。
【难度系数】
0.5
要选出符合条件的电路，需明确：开关同时控制两盏灯，说明开关需控制整个电路；两灯发光互不影响，说明两灯为并联连接（串联电路中用电器互相影响）。接下来逐一分析各选项：
选项A：电流只有一条路径，L₁和L₂串联，两灯互相影响，不符合“互不影响”，排除；
选项B：电流有两条独立路径，L₁和L₂并联，开关在干路，能同时控制两灯，且两灯互不影响，符合要求；
选项C：开关仅在L₁的支路上，只能控制L₁，无法控制L₂，不符合“同时控制两盏灯”，排除；
选项D：电流只有一条路径，L₁和L₂串联，两灯互相影响，不符合“互不影响”，排除。
【解析】
根据串并联电路的特点：串联电路电流只有一条路径，用电器互相影响，开关控制整个电路；并联电路电流有多条路径，各支路用电器互不影响，干路开关控制所有用电器。
A电路：L₁与L₂串联，两灯互相影响，不符合要求；
B电路：L₁与L₂并联，开关在干路，同时控制两灯，且两灯互不影响，符合题目条件；
C电路：开关在L₁支路，仅控制L₁，无法控制L₂，不符合要求；
D电路：L₁与L₂串联，两灯互相影响，不符合要求。
【答案】
B
【知识点】
电路连接；串并联电路特点
【点评】
本题考查串并联电路的判断，需结合开关作用和用电器是否互相影响分析，是基础电路题，需掌握串并联电路的核心区别。
【难度系数】
0.5

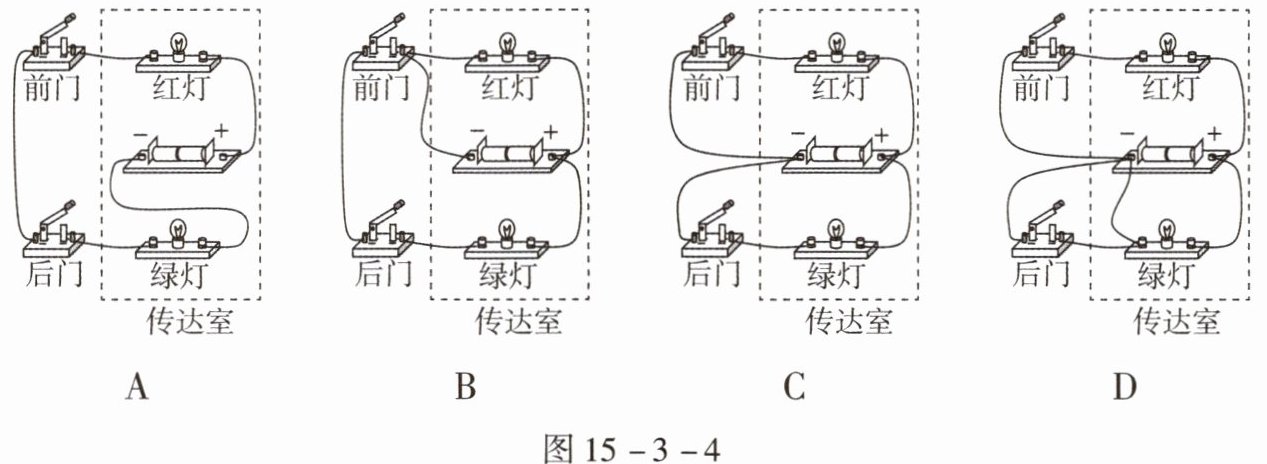

8.某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图15-3-4中的电路符合要求的是(
图15-3-4
C
)。图15-3-4
答案
8.C
解析
【分析】
要解决本题，需明确题目要求：前门开关闭合时红灯亮，后门开关闭合时绿灯亮，说明红灯与绿灯应并联，且前门开关与红灯串联在一条支路，后门开关与绿灯串联在另一条支路，两支路独立工作、互不影响。逐一分析各选项：
选项A：电路为串联电路，只有两个开关同时闭合时，两灯才会同时发光，不符合要求。
选项B：绿灯的支路需经过前门开关，闭合后门开关时，若前门开关未闭合，绿灯无法发光，不符合要求。
选项C：红灯与前门开关串联成一条支路，绿灯与后门开关串联成另一条支路，两条支路并联在电源两端，闭合前门开关红灯亮，闭合后门开关绿灯亮，符合要求。
选项D：闭合后门开关时，电源会发生短路，且无法满足题目要求，错误。
【解析】
根据题意，前门开关控制红灯，后门开关控制绿灯，两灯需并联，各自支路有独立开关。分析各选项：
1. 选项A：电路为串联，两开关同时闭合两灯才亮，不符合要求；
2. 选项B：绿灯支路与前门开关串联，闭合后门开关需前门开关闭合绿灯才亮，不符合要求；
3. 选项C：两灯并联，前门开关控制红灯支路，后门开关控制绿灯支路，符合题目要求；
4. 选项D：闭合后门开关会造成电源短路，不符合要求。
【答案】
C
【知识点】
电路设计、串并联电路
【点评】
本题考查根据实际要求设计电路，核心是明确用电器的连接方式和开关的控制作用，需掌握并联电路各支路独立工作的特点。
【难度系数】
0.5
要解决本题，需明确题目要求：前门开关闭合时红灯亮，后门开关闭合时绿灯亮，说明红灯与绿灯应并联，且前门开关与红灯串联在一条支路，后门开关与绿灯串联在另一条支路，两支路独立工作、互不影响。逐一分析各选项：
选项A：电路为串联电路，只有两个开关同时闭合时，两灯才会同时发光，不符合要求。
选项B：绿灯的支路需经过前门开关，闭合后门开关时，若前门开关未闭合，绿灯无法发光，不符合要求。
选项C：红灯与前门开关串联成一条支路，绿灯与后门开关串联成另一条支路，两条支路并联在电源两端，闭合前门开关红灯亮，闭合后门开关绿灯亮，符合要求。
选项D：闭合后门开关时，电源会发生短路，且无法满足题目要求，错误。
【解析】
根据题意，前门开关控制红灯，后门开关控制绿灯，两灯需并联，各自支路有独立开关。分析各选项：
1. 选项A：电路为串联，两开关同时闭合两灯才亮，不符合要求；
2. 选项B：绿灯支路与前门开关串联，闭合后门开关需前门开关闭合绿灯才亮，不符合要求；
3. 选项C：两灯并联，前门开关控制红灯支路，后门开关控制绿灯支路，符合题目要求；
4. 选项D：闭合后门开关会造成电源短路，不符合要求。
【答案】
C
【知识点】
电路设计、串并联电路
【点评】
本题考查根据实际要求设计电路，核心是明确用电器的连接方式和开关的控制作用，需掌握并联电路各支路独立工作的特点。
【难度系数】
0.5
9. 图15-3-5是一个简化了的玩具警车电路图。若只让电动机M工作，应(
A.只闭合开关S₁
B.只闭合开关S₂
C.开关S₁、S₂都闭合
D.开关S₁、S₂都断开
图15-3-5
A
)。A.只闭合开关S₁
B.只闭合开关S₂
C.开关S₁、S₂都闭合
D.开关S₁、S₂都断开
图15-3-5
答案
9.A 【解析】电动机和小灯泡并联,开关S₁控制电动机,开关S₂控制小灯泡,所以只让电动机M工作时只有S₁是闭合状态。故选项A正确。
解析
【分析】
要解决该问题，需先明确电路的连接方式：电动机M与小灯泡L为并联关系，开关S₁控制电动机所在支路，开关S₂控制小灯泡所在支路。要只让电动机M工作，需使电动机支路通路、小灯泡支路断路，据此判断开关状态。
【解析】
由电路图可知，电动机M与小灯泡L并联，开关S₁在电动机支路上，仅控制电动机；开关S₂在小灯泡支路上，仅控制小灯泡。若只让电动机M工作，需让电动机支路接通、小灯泡支路断开，因此应只闭合开关S₁，对应选项A。
【答案】
A
【知识点】
并联电路、开关的作用、电路连接
【点评】
本题考查并联电路中开关的控制作用，属于基础电路分析题，只要能正确识别电路连接方式和开关的控制对象即可解答，难度较低。
【难度系数】
0.7
要解决该问题，需先明确电路的连接方式：电动机M与小灯泡L为并联关系，开关S₁控制电动机所在支路，开关S₂控制小灯泡所在支路。要只让电动机M工作，需使电动机支路通路、小灯泡支路断路，据此判断开关状态。
【解析】
由电路图可知，电动机M与小灯泡L并联，开关S₁在电动机支路上，仅控制电动机；开关S₂在小灯泡支路上，仅控制小灯泡。若只让电动机M工作，需让电动机支路接通、小灯泡支路断开，因此应只闭合开关S₁，对应选项A。
【答案】
A
【知识点】
并联电路、开关的作用、电路连接
【点评】
本题考查并联电路中开关的控制作用，属于基础电路分析题，只要能正确识别电路连接方式和开关的控制对象即可解答，难度较低。
【难度系数】
0.7

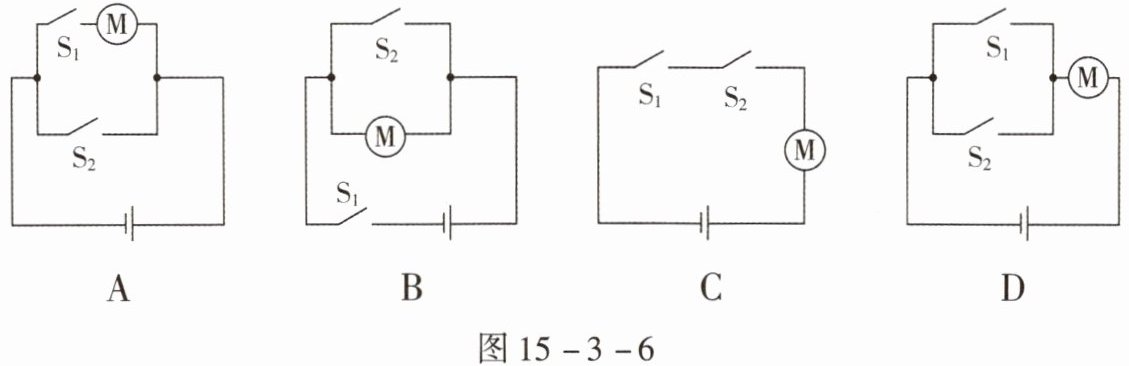

10. 中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合$\mathrm{S}_1$)和人脸识别(相当于闭合$\mathrm{S}_2$),方可开启闸机$\mathrm{M}$。图15-3-6中电路设计符合要求的是(
图15-3-6
C
)。 图15-3-6答案
10.C 【解析】根据题意可知,只有两个开关都闭合的情况下,闸机门才自动打开,说明两个开关相互影响,是串联,然后与电动机串联。故选项C正确。
解析
【分析】
要解决这道题，需先根据题意明确开关的连接要求：只有同时闭合S₁和S₂时，闸机M才工作，说明两个开关必须同时控制电路通断，属于串联关系，且整体需与电动机M串联。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
根据题意，两个开关需同时闭合电动机才工作，因此S₁和S₂应串联，再与电动机M串联：
选项A：S₂并联在S₁和M两端，闭合S₂时电动机被短路，不符合要求；
选项B：S₂与M并联，闭合S₁和S₂时电动机被短路，不符合要求；
选项C：S₁和S₂串联后与M串联，只有两开关都闭合时电路导通，电动机工作，符合要求；
选项D：S₁和S₂并联，闭合任意一个开关电动机都工作，不符合要求。
【答案】
C
【知识点】
串联电路、电路设计
【点评】
本题结合实际应用考查串联电路的特点，核心是根据“同时闭合开关才工作”判断开关串联，属于基础电路分析题，难度较低。
【难度系数】
0.3
要解决这道题，需先根据题意明确开关的连接要求：只有同时闭合S₁和S₂时，闸机M才工作，说明两个开关必须同时控制电路通断，属于串联关系，且整体需与电动机M串联。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
根据题意，两个开关需同时闭合电动机才工作，因此S₁和S₂应串联，再与电动机M串联：
选项A：S₂并联在S₁和M两端，闭合S₂时电动机被短路，不符合要求；
选项B：S₂与M并联，闭合S₁和S₂时电动机被短路，不符合要求；
选项C：S₁和S₂串联后与M串联，只有两开关都闭合时电路导通，电动机工作，符合要求；
选项D：S₁和S₂并联，闭合任意一个开关电动机都工作，不符合要求。
【答案】
C
【知识点】
串联电路、电路设计
【点评】
本题结合实际应用考查串联电路的特点，核心是根据“同时闭合开关才工作”判断开关串联，属于基础电路分析题，难度较低。
【难度系数】
0.3
