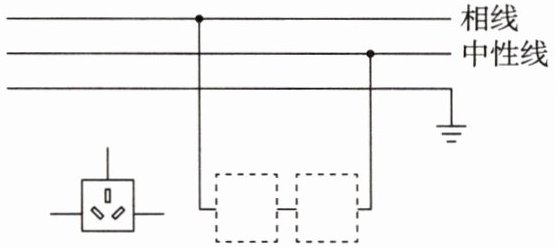

1.(教材习题变式)请在图中虚线框内画出开关和电灯的符号，并用笔画线代替导线将三孔插座接入电路。

1. 如图所示。

【分析】
要完成该电路连接，需牢记家庭电路的接线规则：三孔插座遵循“左零右火上接地”的接线原则；控制电灯的开关必须接在相线上，这样断开开关时，电灯与相线断开，防止触电，电灯的另一端需连接中性线。解题时，先确定各元件的接线端，再对应连接导线即可。
【解析】
1. 三孔插座：左孔连接中性线，右孔连接相线，上孔连接已有的接地线；
2. 开关与电灯：将相线连接到开关的一端，开关的另一端连接电灯，电灯的另一端连接中性线，确保开关控制相线，符合安全用电要求。
【答案】
如图所示。
【知识点】
家庭电路连接、三孔插座接线、安全用电
【点评】
本题考查家庭电路中常见元件的接线方法，是安全用电的基础题型，只要掌握基本接线规则就能正确完成。
【难度系数】
0.5

2. 如图所示,请用笔画线代替导线,将图中元件接入家庭电路中,使灯泡正常工作,要求开关控制灯泡。

2. 如图所示。

【分析】首先根据测电笔的工作原理判断火线和零线：能使氖管发光的是火线，因此图中上方导线为火线，下方导线为零线。家庭电路中，开关需控制灯泡，且为保证安全，开关应接在火线上，断开开关时灯泡与火线断开，避免触电；灯泡的正确接法是：火线先经过开关，再连接到灯泡顶端的金属点，零线直接连接到灯泡的螺旋套，这样既能实现开关对灯泡的控制，又符合安全用电要求。
【解析】1. 判断火线与零线：用测电笔检测导线，氖管发光的是火线，确定上方导线为火线，下方为零线。2. 连接开关：将开关接在火线上，确保开关断开时，灯泡不带电。3. 连接灯泡：火线接入开关的一端，开关的另一端接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，完成电路连接，使开关控制灯泡正常工作。
【答案】如图所示。
【知识点】家庭电路连接、安全用电原则
【点评】本题考查家庭电路的基本连接方法，属于安全用电的基础题型，需牢记开关和灯泡的正确接法，难度适中。
【难度系数】0.7

3. 如图所示，将带有开关的五孔插座正确接入家庭电路中。

3. 如图所示。

【分析】
要正确接入带有开关的五孔插座，需牢记家庭电路的安全接线规则：①开关应接在火线上，断开开关时插座与火线断开，避免触电；②五孔插座遵循“左零右火上接地”原则，左孔接零线、右孔接火线、上孔接地线。解题时先区分火线（带熔断器的线）、零线、地线，再按规则连接各部件。
【解析】
1. 区分线路：图中上方带熔断器的导线为火线，下方平行导线为零线，中间带接地标识的为地线；
2. 连接开关与火线：火线先接入开关一端，开关另一端连接五孔插座的右接线孔（右孔对应火线）；
3. 连接零线与插座左孔：零线直接连接五孔插座的左接线孔（左孔对应零线）；
4. 连接地线：将地线连接到五孔插座的上接地接线孔。
【答案】
如图所示。
【知识点】
家庭电路连接；插座接线规则；开关接法
【点评】
本题考查家庭电路中带开关的五孔插座的正确连接，核心是掌握“开关接火线、插座左零右火上接地”的安全接线原则，属于家庭电路基础应用题目，难度适中。
【难度系数】
0.6

4.[2026·郑州期末]家庭电路中，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关同时控制两盏灯，请用笔画线代替导线将开关接入电路中使两灯正常发光。

4. 如图所示。

【分析】
要正确接入开关，需掌握家庭电路的连接规则：①开关应接在相线上，断开开关时用电器与相线断开，避免触电；②两灯并联，需让两灯两端分别接相线和中性线；③开关同时控制两灯，需将开关串联在相线的干路，连接到两灯的公共接线端，使电流经开关后分流到两灯。
【解析】
1. 将相线与开关的一端连接，确保开关控制相线；
2. 将开关的另一端连接到灯$\mathrm{L}_1$和$\mathrm{L}_2$的公共接线端，这样电流从相线经开关后，分别流入$\mathrm{L}_1$和$\mathrm{L}_2$，两灯的另一端均接中性线，形成并联电路，且开关同时控制两盏灯，满足正常发光的要求。
【答案】

【知识点】
家庭电路连接、并联电路、开关接法
【点评】
本题考查家庭电路的基础连接，核心是开关接相线的安全规则和并联电路的接线要求，属于常规基础题，需牢记家庭电路的基本接线规范。
【难度系数】
0.5

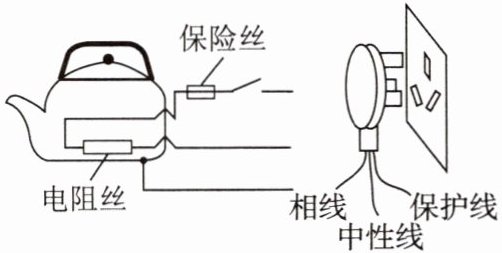

5. 请将如图所示的电水壶的三条接线按照安全用电的原则连接到插头上。

5. 如图所示。

【分析】
要完成电水壶的接线，需遵循家庭电路的安全用电原则：一是保险丝和开关应接在相线上，断开开关时能切断用电器与相线的连接，保障安全；二是用电器的金属外壳必须接保护线，避免漏电时金属外壳带电引发触电；三是用电器的工作回路（电阻丝）需一端接相线（经保险丝、开关），另一端接中性线形成通路。据此明确三条接线的连接位置：电阻丝连保险丝、开关的导线接相线，电阻丝另一端导线接中性线，金属外壳导线接保护线。
【解析】
按照安全用电原则接线：
1. 电水壶电阻丝连接保险丝、开关的导线，接到插头上的相线接线柱；
2. 电水壶电阻丝的另一端导线，接到插头上的中性线接线柱；
3. 电水壶金属外壳连接的导线，接到插头上的保护线接线柱。
【答案】
如图所示。
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中用电器的规范接线，核心是落实安全用电的基本要求，属于基础应用类题目，需掌握家庭电路相线、中性线、保护线的接线规则。
【难度系数】
0.5

6.如图甲所示的是一款智能语音控制小夜灯，且带有插座，小夜灯自带语音模式，可接收开、关灯指令、颜色指令、亮度指令；小夜灯和三孔插座由开关控制，并且可以独立工作，请在图乙中用笔画线代替导线将电路补充完整。

6. 如图所示。

【分析】
要完成该电路连接，需遵循家庭电路的安全接线规则：①三孔插座接线原则为“左零右火上接地”，即左孔接中性线，右孔接相线，上孔接保护线；②开关应接在相线上，断开开关时用电器与相线断开，避免触电；③小夜灯和插座需并联才能独立工作，因此小夜灯一端经开关接相线，另一端接中性线，插座直接并联在相线与中性线之间。
【解析】
1. 连接三孔插座：插座左孔接中性线，右孔接相线，上孔接保护线；
2. 连接开关与小夜灯：开关一端接相线，开关另一端连小夜灯一端，小夜灯另一端接中性线，使小夜灯与插座并联，开关控制小夜灯，符合安全用电要求。
【答案】

【知识点】
家庭电路连接、三孔插座接线、开关接线
【点评】
本题考查家庭电路的基本连接，需掌握安全用电的接线规则，是基础类电路连接题，注重实际应用。
【难度系数】
0.5

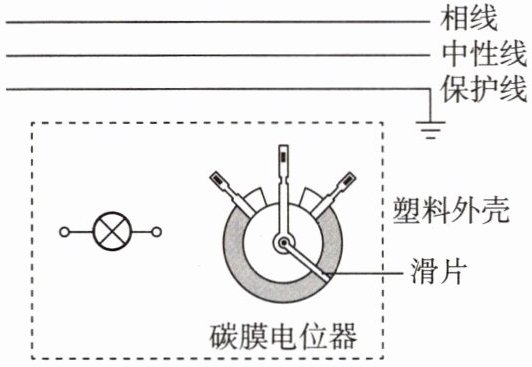

7. 小德用碳膜电位器设计了一个可调亮度的电灯，为了安全，他把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片逆时针滑动时小灯泡变亮。
相线
中性线
保护线

7. 如图所示。

【分析】
要完成该电路连接，需结合安全用电原则和滑动变阻器的工作原理：首先，家庭电路中控制用电器的开关（本题中碳膜电位器相当于可调开关）应接在相线上，确保断开时用电器不带电，符合安全要求；其次，要求滑片逆时针滑动时小灯泡变亮，说明电路中电流需变大，即电位器接入电路的电阻变小，因此需选择电位器的合适接线柱，使滑片逆时针转动时接入的电阻丝长度缩短，电阻减小；最后，灯泡的另一端需连接中性线，保护线已接地，元件在塑料外壳内无需额外接线。
【解析】
1. 遵循安全用电原则：将碳膜电位器接在相线与灯泡之间，灯泡另一端连接中性线，保证电位器断开时灯泡不带电；
2. 电位器的阻值调节：选择电位器的一个固定端和滑片接入电路，当滑片逆时针滑动时，接入电路的电阻丝长度变短，电阻减小，电路电流增大，小灯泡变亮；
3. 保护线仅需接地，因元件在绝缘塑料外壳内，无需与元件连接。
【答案】
如图所示
【知识点】
家庭电路连接、滑动变阻器使用、安全用电原则
【点评】
本题结合安全用电与滑动变阻器的阻值变化，考查家庭电路的实际应用，需掌握开关接相线的安全要求，以及变阻器阻值对电路的影响，属于基础电路应用题目。
【难度系数】
0.5

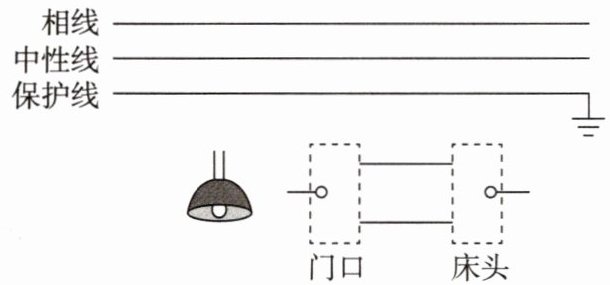

8. ★★（新趋势 真实情境）小荣想在卧室的两个位置安装开关，一个是卧室门，另一个是床头。从卧室门进入时，可以使用门口的开关控制卧室里的照明灯，当躺在床上时，可以通过床头的另一开关也控制同一照明灯，以便于在不同的位置都能方便地控制灯。请用笔画线代替导线将图中的电路按要求连接完整。

8. 如图所示。

【分析】要实现门口和床头两处控制同一盏灯，需使用两个单刀双掷开关（双控开关）。家庭电路接线规则：相线（火线）应先接入开关，再连接灯泡，中性线（零线）直接接灯泡，保护线（地线）无需接入灯泡。解题思路：①将相线连接到其中一个双控开关的公共接线端；②两个双控开关的另外两个接线端分别对应连接；③将另一个双控开关的公共接线端连接到灯泡的一端；④灯泡的另一端连接中性线，即可实现两处控制灯的功能。
【解析】根据双控开关的接线要求和家庭电路安全规则，具体接线：1. 相线接床头开关的公共端；2. 两个开关的两个静触点互相连接；3. 门口开关的公共端接灯泡；4. 灯泡另一端接中性线，保护线不接入灯泡，最终连接效果如参考答案所示。
【答案】
【知识点】家庭电路连接、双控开关应用
【点评】本题结合卧室双控灯的真实情境，考查家庭电路的接线知识，体现了物理知识在生活中的应用，需要掌握双控开关的接线逻辑和家庭电路安全要求。
【难度系数】0.5
