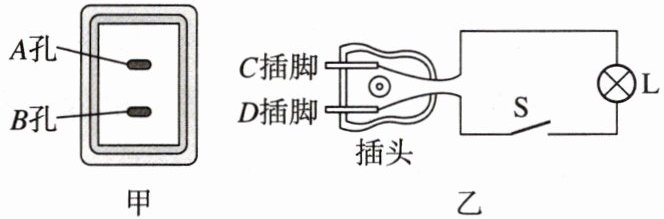

9.如图甲所示的是小荣家卧室的一个插座,她用测电笔测试插座的A孔,氖管发光,A孔接的是线;图乙是一个台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的(填“C”或“D”)插脚接相线,若插入插头,闭合开关S时,发现家里的灯全部熄灭,经检查是保险丝熔断,由此判断可能是(填“插座”“插头”或“灯座”)发生了短路。

9.相;D;灯座

【分析】
首先，测电笔用于辨别相线（火线）与中性线（零线），氖管发光说明接触的是相线；家庭电路中开关需接在相线上，保证断开开关时用电器不带电，符合安全用电原则；保险丝熔断是电路电流过大导致，短路是电流过大的常见原因，需结合故障现象判断短路位置。
【解析】
1. 测电笔接触A孔时氖管发光，说明A孔接的是相线（火线），因为测电笔接触相线时氖管会发光，接触中性线时不发光。
2. 为安全起见，开关应接在相线上，断开开关后用电器不带电。图乙中开关S连接在D插脚的导线上，因此需将插头的D插脚接相线，使开关控制相线。
3. 插入插头、闭合开关后保险丝熔断且家中灯全灭，说明电路短路：若插头短路，未闭合开关保险丝就会熔断；若插座短路，插入插头前保险丝已熔断；只有灯座短路时，插入插头闭合开关才会造成电源短路，导致保险丝熔断。
【答案】
相；D；灯座
【知识点】
家庭电路、测电笔使用、电路短路
【点评】
本题考查家庭电路的安全连接与故障分析，核心是测电笔的使用规则、开关的正确接法，以及结合现象判断短路位置，属于基础应用类题目，需掌握家庭电路的安全用电原则。
【难度系数】
0.5

10. 小荣同学放学回家，看到爸爸买了一款新式无线插座转换器（如图甲所示），它带有USB插头、一转多位插座、照明灯等多种功能；图乙是该插座转换器内部的局部电路图，开关S断开时，照明灯、USB接口、插座均不能工作；只闭合开关S时，照明灯不发光，但USB接口、插座均能正常使用；如果USB接口损坏，开关S和$S_1$闭合时，照明灯发光、插座能正常供电。根据上述现象，将电路图连接完整。

10.【解】如图所示。

【分析】首先梳理各用电器与开关的工作关系：开关S断开时，所有用电器都不工作，说明S是总开关，位于干路；只闭合S时，照明灯不工作，USB接口和插座能正常工作，说明照明灯支路与USB、插座支路为并联关系，且照明灯支路由开关S₁单独控制；当S和S₁都闭合时，照明灯工作，同时USB和插座也正常工作，符合题目要求。因此需将插座和USB接口并联，照明灯与S₁串联后再与该并联部分并联，总开关S接在干路控制整个电路。
【解析】根据家庭电路的连接规则，各用电器并联，总开关控制整个电路，支路开关控制对应支路：1. 总开关S接在相线（火线）的干路，控制整个电路；2. 插座和USB接口并联，一端接S后的相线，另一端接中性线（零线），保证二者独立工作；3. 照明灯与开关S₁串联后，并联在插座和USB接口的两端，即S闭合后，S₁控制照明灯的通断，这样只闭合S时，照明灯支路断开，USB和插座工作；S和S₁都闭合时，照明灯工作，同时USB和插座也正常工作，满足题目所有条件。
【答案】
【知识点】家庭电路连接、并联电路特点、开关的作用
【点评】本题结合实际插座转换器的功能，考查家庭电路的连接，需根据用电器的工作状态分析电路结构，理解并联电路各支路独立工作的特点，难度适中。
【难度系数】0.5

11. 如图所示,插线板的开关控制指示灯(即发光二极管)和插座,这种插线板即使指示灯损坏后,插座上插入用电器仍然能使用。发光二极管耐压值很低,必须与电阻串联使用。为了完成该题,请你进行下面的思考(不要求连接):

(1)“这种插线板即使指示灯损坏后,插座上插入用电器仍然能使用”告诉我们:发光二极管与插座是(填“串联”或“并联”)的。

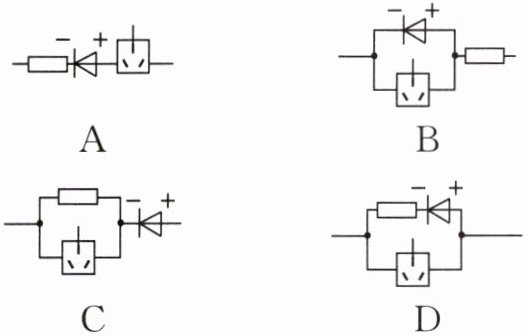

(2)因为“发光二极管耐压值很低,必须与电阻串联使用”,结合(1)问中的要求,应选择的电路是 ()

(3)“插线板的开关控制指示灯(即发光二极管)和插座”这句话要求:开关要么安装在串联电路中,要么安装在并联电路的(填“干路”或“某一支路”)中。
(4)三孔插座为了实现左孔接“中性线”的要求,在中间孔已经接了“保护线”的情况下,三孔中的右孔就只能接“相线”了。考虑到安全用电对开关的要求,连接顺序是(填字母)。
A. 相线→开关→右孔
B. 相线→右孔→开关
C. 右孔→相线→开关

11.(1)并联 (2)D (3)干路 (4)A
【点拨】(1)插线板指示灯损坏,插座上的用电器仍可使用,说明指示灯和插座互不影响,因此发光二极管与插座是并联的。(2)由题意可知,发光二极管必须与电阻串联使用,电阻起到分压的作用,因此发光二极管应与电阻串联后再与插座并联,故 D 正确。(3)发光二极管与插座并联,插线板的开关要控制指示灯(即发光二极管)和插座,因此开关应安装在干路中。(4)为了保证安全用电,三孔插座接线时,应按照相线→开关→右孔的顺序进行连接,故 A 正确。

【分析】
本题围绕生活中的插线板电路，结合串并联电路特点和安全用电知识展开思考：
1. 第(1)问需根据串并联电路的工作特点判断连接方式：串联用电器互相影响，并联用电器独立工作；题目中指示灯损坏后插座仍能使用，说明两者互不影响，由此判断连接类型。
2. 第(2)问需结合二极管的使用要求（需串联电阻分压）和第(1)问的并联结论，确定电路结构，对应选项。
3. 第(3)问需明确开关控制并联电路的规律：干路开关控制所有支路，支路开关仅控制对应支路，据此确定开关位置。
4. 第(4)问需依据安全用电原则（开关接相线）和三孔插座接线规则，确定连接顺序，对应选项。
【解析】
(1) 串联电路中各用电器相互影响，一个损坏则其他用电器无法工作；并联电路中各用电器独立工作、互不影响。题目中指示灯损坏后插座仍可使用，说明发光二极管与插座互不影响，因此为并联。
(2) 发光二极管耐压值低，必须串联电阻分压；结合(1)的结论，二极管需与插座并联，故电路应为二极管与电阻串联后再与插座并联，对应选项D。
(3) 并联电路中，干路开关可控制所有支路，支路开关仅控制对应支路。开关需同时控制指示灯和插座，因此应安装在并联电路的干路中。
(4) 安全用电原则要求开关接在相线（火线）上，三孔插座接线遵循“左零右火上接地”的规则，因此连接顺序为相线→开关→右孔，对应选项A。
【答案】
11.(1)并联 (2)D (3)干路 (4)A
【知识点】
电路的串并联判断、安全用电原则
【点评】
本题以生活中常见的插线板为载体，考查串并联电路特点和安全用电的基础知识，紧密联系实际，有助于学生将物理知识应用于生活，属于初中物理的基础考查题，难度适中。
【难度系数】
0.6
