1.(连云港市中考)如图所示,电源电压不变,闭合开关S后,当滑动变阻器的滑片P向右移动过程中 (
A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯亮度变亮
A
)A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯亮度变亮
答案
1.A
解析
【分析】首先明确电路结构：闭合开关后，灯泡L与滑动变阻器串联，电流表测串联电路的电流，电压表测灯泡L两端的电压。当滑动变阻器滑片P向右移动时，接入电路的电阻变大，需结合欧姆定律、电功率公式分析电流、电压及灯泡亮度的变化。
【解析】闭合开关S后，灯泡L与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压。当滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路总电阻$R_{总}=R_{滑}+R_{L}$（$R_{L}$为灯泡电阻）变大；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小，即电流表示数变小。灯泡亮度由实际功率决定，实际功率$P=I^{2}R_{L}$，$R_{L}$不变，电流$I$变小，因此实际功率变小，灯变暗。电压表的示数$U_{L}=IR_{L}$，因$I$变小、$R_{L}$不变，故电压表示数变小。综上，电流表示数变小，灯变暗，对应选项A。
【答案】A
【知识点】串联电路特点、欧姆定律、电功率
【点评】本题为中考常见的动态电路分析题，需明确电路连接方式，结合欧姆定律和电功率公式逐步推导各物理量的变化，考查学生的电路分析能力。
【难度系数】0.5
【解析】闭合开关S后，灯泡L与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压。当滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路总电阻$R_{总}=R_{滑}+R_{L}$（$R_{L}$为灯泡电阻）变大；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小，即电流表示数变小。灯泡亮度由实际功率决定，实际功率$P=I^{2}R_{L}$，$R_{L}$不变，电流$I$变小，因此实际功率变小，灯变暗。电压表的示数$U_{L}=IR_{L}$，因$I$变小、$R_{L}$不变，故电压表示数变小。综上，电流表示数变小，灯变暗，对应选项A。
【答案】A
【知识点】串联电路特点、欧姆定律、电功率
【点评】本题为中考常见的动态电路分析题，需明确电路连接方式，结合欧姆定律和电功率公式逐步推导各物理量的变化，考查学生的电路分析能力。
【难度系数】0.5

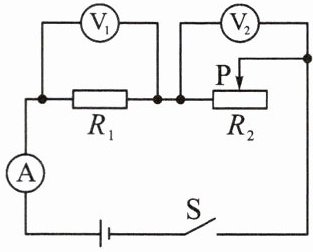

2.（达州市中考）如图所示，$R_1$为定值电阻，$R_2$为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（
A.电流表示数变大，电压表$\mathrm{V}_1$示数变小
B.电流表示数变小，电压表$\mathrm{V}_2$示数变大
C.电压表$\mathrm{V}_1$与电流表示数的比值变大
D.电压表$\mathrm{V}_2$与电流表示数的比值变小
B
）A.电流表示数变大，电压表$\mathrm{V}_1$示数变小
B.电流表示数变小，电压表$\mathrm{V}_2$示数变大
C.电压表$\mathrm{V}_1$与电流表示数的比值变大
D.电压表$\mathrm{V}_2$与电流表示数的比值变小
答案
2.B
解析
【分析】首先明确电路连接：$R_1$与$R_2$串联，电流表测串联电路的电流，电压表$\mathrm{V}_1$测定值电阻$R_1$两端电压，电压表$\mathrm{V}_2$测滑动变阻器$R_2$两端电压。当滑片P向右移动时，滑动变阻器接入电阻变化，结合欧姆定律和串联电路规律分析各电表示数变化，再逐一判断选项。
【解析】
1. 电路总电阻变化：滑片P向右移动，滑动变阻器$R_2$接入电路的电阻变大，总电阻$R_{\mathrm{总}}=R_1+R_2$变大。
2. 电流表示数变化：电源电压不变，根据欧姆定律$I=\frac{U_{\mathrm{总}}}{R_{\mathrm{总}}}$，总电阻变大，电路电流变小，即电流表示数变小。
3. 电压表示数变化：
$\mathrm{V}_1$示数：$U_1=IR_1$，$R_1$为定值，电流$I$变小，故$U_1$变小；
$\mathrm{V}_2$示数：根据串联电路电压规律$U_{\mathrm{总}}=U_1+U_2$，得$U_2=U_{\mathrm{总}}-U_1$，$U_{\mathrm{总}}$不变，$U_1$变小，故$U_2$变大。
4. 选项判断：
A：电流表示数变大（错误），排除；
B：电流表示数变小、$\mathrm{V}_2$示数变大（均正确），符合；
C：$\frac{U_1}{I}=R_1$（定值，比值不变，错误），排除；
D：$\frac{U_2}{I}=R_2$（$R_2$变大，比值变大，错误），排除。
【答案】B
【知识点】串联电路电压规律、欧姆定律、滑动变阻器
【点评】本题为串联电路动态分析题，需明确电表测量对象，结合欧姆定律和串联规律推导电表示数变化，是中考常见题型，难度适中。
【难度系数】0.5
【解析】
1. 电路总电阻变化：滑片P向右移动，滑动变阻器$R_2$接入电路的电阻变大，总电阻$R_{\mathrm{总}}=R_1+R_2$变大。
2. 电流表示数变化：电源电压不变，根据欧姆定律$I=\frac{U_{\mathrm{总}}}{R_{\mathrm{总}}}$，总电阻变大，电路电流变小，即电流表示数变小。
3. 电压表示数变化：
$\mathrm{V}_1$示数：$U_1=IR_1$，$R_1$为定值，电流$I$变小，故$U_1$变小；
$\mathrm{V}_2$示数：根据串联电路电压规律$U_{\mathrm{总}}=U_1+U_2$，得$U_2=U_{\mathrm{总}}-U_1$，$U_{\mathrm{总}}$不变，$U_1$变小，故$U_2$变大。
4. 选项判断：
A：电流表示数变大（错误），排除；
B：电流表示数变小、$\mathrm{V}_2$示数变大（均正确），符合；
C：$\frac{U_1}{I}=R_1$（定值，比值不变，错误），排除；
D：$\frac{U_2}{I}=R_2$（$R_2$变大，比值变大，错误），排除。
【答案】B
【知识点】串联电路电压规律、欧姆定律、滑动变阻器
【点评】本题为串联电路动态分析题，需明确电表测量对象，结合欧姆定律和串联规律推导电表示数变化，是中考常见题型，难度适中。
【难度系数】0.5
3. 如图所示，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P，则（
A.电压表的示数变大，电流表的示数变大
B.电压表的示数变大，电流表的示数变小
C.电压表的示数不变，电流表的示数变大
D.电压表的示数变小，电流表的示数变大
A
）A.电压表的示数变大，电流表的示数变大
B.电压表的示数变大，电流表的示数变小
C.电压表的示数不变，电流表的示数变大
D.电压表的示数变小，电流表的示数变大
答案
3.A
解析
【分析】要解决此题，需先明确电路结构：定值电阻R与滑动变阻器串联，电流表测电路电流，电压表测定值电阻R两端电压。解题思路为：先判断滑片移动时滑动变阻器接入电阻的变化，再根据欧姆定律分析电路电流的变化，最后结合定值电阻的电压规律判断电压表示数的变化。
【解析】
1. 电路分析：由电路图可知，定值电阻R与滑动变阻器串联，电流表测量串联电路的总电流，电压表并联在定值电阻R两端，测量R两端的电压。
2. 滑动变阻器电阻变化：闭合开关S，滑片P向左移动时，滑动变阻器接入电路的电阻丝长度缩短，因此接入电路的电阻$ R_{滑} $减小。
3. 电流表示数变化：电路总电阻$ R_{总}=R_{滑}+R $，电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，总电阻减小，电路中的电流$ I $增大，即电流表示数变大。
4. 电压表示数变化：定值电阻$ R $的阻值不变，由$ U=IR $可知，$ R $两端的电压$ U_{R}=IR $，电流$ I $增大，因此$ U_{R} $增大，即电压表示数变大。
综上，电压表示数变大，电流表示数变大，对应选项A。
【答案】A
【知识点】欧姆定律、串联电路特点、滑动变阻器的使用
【点评】本题为初中物理基础动态电路分析题，核心考查欧姆定律的应用，需明确串联电路中电阻、电流、电压的变化关系，解题时先确定电表测量对象是关键。
【难度系数】0.5
【解析】
1. 电路分析：由电路图可知，定值电阻R与滑动变阻器串联，电流表测量串联电路的总电流，电压表并联在定值电阻R两端，测量R两端的电压。
2. 滑动变阻器电阻变化：闭合开关S，滑片P向左移动时，滑动变阻器接入电路的电阻丝长度缩短，因此接入电路的电阻$ R_{滑} $减小。
3. 电流表示数变化：电路总电阻$ R_{总}=R_{滑}+R $，电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，总电阻减小，电路中的电流$ I $增大，即电流表示数变大。
4. 电压表示数变化：定值电阻$ R $的阻值不变，由$ U=IR $可知，$ R $两端的电压$ U_{R}=IR $，电流$ I $增大，因此$ U_{R} $增大，即电压表示数变大。
综上，电压表示数变大，电流表示数变大，对应选项A。
【答案】A
【知识点】欧姆定律、串联电路特点、滑动变阻器的使用
【点评】本题为初中物理基础动态电路分析题，核心考查欧姆定律的应用，需明确串联电路中电阻、电流、电压的变化关系，解题时先确定电表测量对象是关键。
【难度系数】0.5
4.(滨州市中考)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是 (
A.电压表V的示数变小
B.电流表A₁与电流表A₂的示数相等
C.电流表A₁的示数变大
D.电压表V与电流表A₂示数的比值变大
C
)A.电压表V的示数变小
B.电流表A₁与电流表A₂的示数相等
C.电流表A₁的示数变大
D.电压表V与电流表A₂示数的比值变大
答案
4.C
解析
【分析】首先明确电路结构：滑动变阻器R与定值电阻R₀并联，电压表V测量电源电压，电流表A₁测R支路的电流，电流表A₂测R₀支路的电流。解题时需根据并联电路的电压规律、欧姆定律，分析滑片移动时各电表示数的变化，逐一判断选项。
【解析】
1. 电压表示数分析：并联电路中各支路电压等于电源电压，因此滑片移动时，电源电压不变，电压表V的示数不变，故A选项错误。
2. 电流表A₂的示数分析：R₀为定值电阻，其两端电压等于电源电压，根据欧姆定律$I=\frac{U}{R}$，U不变、R₀不变，所以A₂的示数保持不变。
3. 电流表A₁的示数分析：滑片从最上端向中点移动，滑动变阻器接入电路的电阻变小，其两端电压等于电源电压，由$I=\frac{U}{R}$可知，U不变、R变小，通过R的电流变大，即A₁的示数变大，故C选项正确。
4. 选项B判断：A₁示数变大，A₂示数不变，两者示数不相等，B选项错误。
5. 选项D判断：电压表V示数不变，A₂示数不变，因此电压表V与A₂示数的比值等于R₀的阻值，保持不变，D选项错误。
【答案】C
【知识点】并联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题为中考常见的电路动态分析题，核心是明确各电表的测量对象，结合并联电路规律和欧姆定律分析电表示数变化，需掌握基本的电路分析方法，难度适中。
【难度系数】0.5
【解析】
1. 电压表示数分析：并联电路中各支路电压等于电源电压，因此滑片移动时，电源电压不变，电压表V的示数不变，故A选项错误。
2. 电流表A₂的示数分析：R₀为定值电阻，其两端电压等于电源电压，根据欧姆定律$I=\frac{U}{R}$，U不变、R₀不变，所以A₂的示数保持不变。
3. 电流表A₁的示数分析：滑片从最上端向中点移动，滑动变阻器接入电路的电阻变小，其两端电压等于电源电压，由$I=\frac{U}{R}$可知，U不变、R变小，通过R的电流变大，即A₁的示数变大，故C选项正确。
4. 选项B判断：A₁示数变大，A₂示数不变，两者示数不相等，B选项错误。
5. 选项D判断：电压表V示数不变，A₂示数不变，因此电压表V与A₂示数的比值等于R₀的阻值，保持不变，D选项错误。
【答案】C
【知识点】并联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题为中考常见的电路动态分析题，核心是明确各电表的测量对象，结合并联电路规律和欧姆定律分析电表示数变化，需掌握基本的电路分析方法，难度适中。
【难度系数】0.5
5.如图所示电路中，电源电压保持不变，$R_1$和$R_2$为定值电阻。先闭合开关$S_1$，再闭合开关$S_2$后，电流表和电压表的示数变化的情况是（
A.电流表示数增大，电压表示数不变
B.电流表示数增大，电压表示数减小
C.电流表示数减小，电压表示数增大
D.电流表示数不变，电压表示数增大
A
）A.电流表示数增大，电压表示数不变
B.电流表示数增大，电压表示数减小
C.电流表示数减小，电压表示数增大
D.电流表示数不变，电压表示数增大
答案
5.A
解析
【分析】
要解决这个问题，需分两种情况分析电路结构：①只闭合S₁时，②闭合S₁后再闭合S₂时，结合并联电路的特点和欧姆定律判断电表示数变化。首先明确开关通断时，R₁、R₂的连接方式，再确定电流表、电压表的测量对象，最后分析电压、电流的变化。
【解析】
1. 当只闭合开关S₁时，开关S₂断开，定值电阻R₁未接入电路，电路为R₂的简单电路：
电流表测量通过R₂的电流，根据欧姆定律，此时电流表示数为 $ I = \frac{U}{R_2} $（U为电源电压）；
电压表并联在R₂两端，测量R₂两端的电压，等于电源电压，即电压表示数为 $ U $。
2. 当闭合开关S₁后再闭合S₂时，开关S₂闭合，R₁与R₂并联：
电压表仍并联在R₂两端，并联电路中各支路电压等于电源电压，因此电压表示数仍为 $ U $，保持不变；
电流表测量干路总电流，根据并联电路的电流规律，总电流等于各支路电流之和：$ I_{总} = I_{R1} + I_{R2} $，其中 $ I_{R2} = \frac{U}{R_2} $（R₂两端电压不变，电阻不变，故该电流与只闭合S₁时的电流相等），且 $ I_{R1} = \frac{U}{R_1} $（R₁接入后产生新的支路电流），因此总电流 $ I_{总} ＞ I $，电流表示数增大。
综上，电流表示数增大，电压表示数不变，对应选项A。
【答案】
A
【知识点】
并联电路特点、欧姆定律应用、电路动态分析
【点评】
本题属于电路动态分析的基础题，核心是正确判断开关通断时的电路连接方式，明确电表的测量对象，结合并联电路的电压、电流规律和欧姆定律即可快速得出结论，难度适中。
【难度系数】
0.6
要解决这个问题，需分两种情况分析电路结构：①只闭合S₁时，②闭合S₁后再闭合S₂时，结合并联电路的特点和欧姆定律判断电表示数变化。首先明确开关通断时，R₁、R₂的连接方式，再确定电流表、电压表的测量对象，最后分析电压、电流的变化。
【解析】
1. 当只闭合开关S₁时，开关S₂断开，定值电阻R₁未接入电路，电路为R₂的简单电路：
电流表测量通过R₂的电流，根据欧姆定律，此时电流表示数为 $ I = \frac{U}{R_2} $（U为电源电压）；
电压表并联在R₂两端，测量R₂两端的电压，等于电源电压，即电压表示数为 $ U $。
2. 当闭合开关S₁后再闭合S₂时，开关S₂闭合，R₁与R₂并联：
电压表仍并联在R₂两端，并联电路中各支路电压等于电源电压，因此电压表示数仍为 $ U $，保持不变；
电流表测量干路总电流，根据并联电路的电流规律，总电流等于各支路电流之和：$ I_{总} = I_{R1} + I_{R2} $，其中 $ I_{R2} = \frac{U}{R_2} $（R₂两端电压不变，电阻不变，故该电流与只闭合S₁时的电流相等），且 $ I_{R1} = \frac{U}{R_1} $（R₁接入后产生新的支路电流），因此总电流 $ I_{总} ＞ I $，电流表示数增大。
综上，电流表示数增大，电压表示数不变，对应选项A。
【答案】
A
【知识点】
并联电路特点、欧姆定律应用、电路动态分析
【点评】
本题属于电路动态分析的基础题，核心是正确判断开关通断时的电路连接方式，明确电表的测量对象，结合并联电路的电压、电流规律和欧姆定律即可快速得出结论，难度适中。
【难度系数】
0.6
6. 如图所示，当开关$\mathrm{S}$闭合时，电压表示数不变，那么电流表$\mathrm{A}_1$和$\mathrm{A}_2$示数的变化情况是（
A.$\mathrm{A}_1$变大，$\mathrm{A}_2$不变
B.$\mathrm{A}_1$不变，$\mathrm{A}_2$变小
C.$\mathrm{A}_1$不变，$\mathrm{A}_2$不变
D.$\mathrm{A}_1$变大，$\mathrm{A}_2$变大
A
）A.$\mathrm{A}_1$变大，$\mathrm{A}_2$不变
B.$\mathrm{A}_1$不变，$\mathrm{A}_2$变小
C.$\mathrm{A}_1$不变，$\mathrm{A}_2$不变
D.$\mathrm{A}_1$变大，$\mathrm{A}_2$变大
答案
6.A
解析
【分析】
首先明确电路结构：开关S断开时，电路为R₂的简单电路，电流表A₁、A₂均测通过R₂的电流，电压表测电源电压；开关S闭合后，R₁与R₂并联，电流表A₂测R₂支路电流，电流表A₁测干路总电流，电压表仍测电源电压。根据并联电路特点，各支路电压等于电源电压，结合欧姆定律分析电流变化，干路电流等于各支路电流之和，由此判断电表示数变化。
【解析】
1. 开关S断开时：电路只有R₂接入，A₁、A₂都测R₂的电流，电压表测电源电压U。
2. 开关S闭合后：R₁与R₂并联，电压表仍测电源电压，因此R₂两端电压不变，R₂阻值不变，根据欧姆定律I=U/R，通过R₂的电流不变，故A₂示数不变。
3. 干路电流等于各支路电流之和，闭合S后新增R₁支路的电流，所以干路电流变大，即A₁示数变大。
综上，A₁示数变大，A₂示数不变，对应选项A。
【答案】
A
【知识点】
并联电路电流规律、欧姆定律
【点评】
本题考查并联电路的电流特点和欧姆定律的应用，核心是分析开关通断时的电路连接方式，明确各电表测量对象，属于基础题型，难度适中。
【难度系数】
0.7
首先明确电路结构：开关S断开时，电路为R₂的简单电路，电流表A₁、A₂均测通过R₂的电流，电压表测电源电压；开关S闭合后，R₁与R₂并联，电流表A₂测R₂支路电流，电流表A₁测干路总电流，电压表仍测电源电压。根据并联电路特点，各支路电压等于电源电压，结合欧姆定律分析电流变化，干路电流等于各支路电流之和，由此判断电表示数变化。
【解析】
1. 开关S断开时：电路只有R₂接入，A₁、A₂都测R₂的电流，电压表测电源电压U。
2. 开关S闭合后：R₁与R₂并联，电压表仍测电源电压，因此R₂两端电压不变，R₂阻值不变，根据欧姆定律I=U/R，通过R₂的电流不变，故A₂示数不变。
3. 干路电流等于各支路电流之和，闭合S后新增R₁支路的电流，所以干路电流变大，即A₁示数变大。
综上，A₁示数变大，A₂示数不变，对应选项A。
【答案】
A
【知识点】
并联电路电流规律、欧姆定律
【点评】
本题考查并联电路的电流特点和欧姆定律的应用，核心是分析开关通断时的电路连接方式，明确各电表测量对象，属于基础题型，难度适中。
【难度系数】
0.7
