7.(云南省中考)如图所示的电路中,电源电压恒定,闭合开关S、S₁和S₂,灯L₁、L₂都正常发光,下列说法正确的是 (
A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂,电流表A₂示数变小
D.断开S₂,灯L₁变暗
C
)A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂,电流表A₂示数变小
D.断开S₂,灯L₁变暗
答案
7.C
解析
【分析】首先明确电路结构：闭合S、S₁、S₂时，灯L₁与L₂并联。电流表A₁与L₁串联，测L₁支路电流；电流表A₂在干路，测干路总电流。并联电路中各支路独立工作、互不影响，电源电压恒定。接下来逐一分析选项，判断各说法的正确性。
【解析】
当闭合开关S、S₁和S₂时，L₁与L₂并联：
1. 电流表A₁测通过L₁的电流，电流表A₂测干路总电流（即通过L₁和L₂的电流之和），因此A选项“电流表A₂测通过灯L₂的电流”错误；
2. 并联电路干路电流等于各支路电流之和，所以A₂示数大于A₁示数，B选项“电流表A₁和A₂示数相等”错误；
3. 断开S₂后，L₂支路断路，干路电流仅为通过L₁的电流，小于原来的总电流（I₁+I₂），因此电流表A₂示数变小，C选项正确；
4. 并联电路各支路独立工作，断开S₂后，L₁两端电压仍为电源电压，通过的电流不变，实际功率不变，亮度不变，D选项“断开S₂，灯L₁变暗”错误。
【答案】C
【知识点】并联电路电流规律、电流表使用、电路动态分析
【点评】本题考查并联电路特点与电流表的使用，核心是明确开关通断时的电路连接方式和电流表测量对象，结合并联规律分析各选项，属于中考常见的中等难度题型。
【难度系数】0.5
【解析】
当闭合开关S、S₁和S₂时，L₁与L₂并联：
1. 电流表A₁测通过L₁的电流，电流表A₂测干路总电流（即通过L₁和L₂的电流之和），因此A选项“电流表A₂测通过灯L₂的电流”错误；
2. 并联电路干路电流等于各支路电流之和，所以A₂示数大于A₁示数，B选项“电流表A₁和A₂示数相等”错误；
3. 断开S₂后，L₂支路断路，干路电流仅为通过L₁的电流，小于原来的总电流（I₁+I₂），因此电流表A₂示数变小，C选项正确；
4. 并联电路各支路独立工作，断开S₂后，L₁两端电压仍为电源电压，通过的电流不变，实际功率不变，亮度不变，D选项“断开S₂，灯L₁变暗”错误。
【答案】C
【知识点】并联电路电流规律、电流表使用、电路动态分析
【点评】本题考查并联电路特点与电流表的使用，核心是明确开关通断时的电路连接方式和电流表测量对象，结合并联规律分析各选项，属于中考常见的中等难度题型。
【难度系数】0.5
8.如图所示，电源电压不变，R为定值电阻，当开关S由断开到闭合时，电流表的示数将
变大
，电压表的示数将变大
，电压表和电流表示数的比值将不变
。（均选填“变大”“变小”或“不变”）答案
8. 变大 变大 不变
解析
【分析】
要解决此题，需先明确开关断开和闭合时的电路结构，以及电流表、电压表的测量对象：当开关S断开时，定值电阻R与灯泡L串联，电流表测串联电路的电流，电压表测定值电阻R两端的电压；当开关S闭合时，灯泡L被短路，电路为定值电阻R的简单电路，电流表测通过R的电流，电压表测电源电压。再结合欧姆定律分析各物理量的变化。
【解析】
1. 电流表示数变化：开关断开时，R与L串联，总电阻$ R_{总1}=R+R_L $，电路电流$ I_1=\frac{U}{R+R_L} $；开关闭合后，L被短路，总电阻$ R_{总2}=R $，电路电流$ I_2=\frac{U}{R} $。因$ R_{总2}＜R_{总1} $，电源电压U不变，根据$ I=\frac{U}{R_{总}} $，得$ I_2＞I_1 $，故电流表示数变大。
2. 电压表示数变化：开关断开时，电压表测R两端电压$ U_1=I_1R $；开关闭合后，电压表测电源电压U，显然$ U＞U_1 $，故电压表示数变大。
3. 电压表与电流表示数的比值：开关断开时，比值$ \frac{U_1}{I_1}=\frac{I_1R}{I_1}=R $；开关闭合后，比值$ \frac{U}{I_2}=\frac{I_2R}{I_2}=R $，故比值不变。
【答案】
变大 变大 不变
【知识点】
欧姆定律、电路动态分析、串联电路特点
【点评】
本题考查电路动态分析，核心是明确开关通断时的电路结构，区分电表测量对象，利用欧姆定律推导各物理量的变化，属于中等难度的电路分析题。
【难度系数】
0.3
要解决此题，需先明确开关断开和闭合时的电路结构，以及电流表、电压表的测量对象：当开关S断开时，定值电阻R与灯泡L串联，电流表测串联电路的电流，电压表测定值电阻R两端的电压；当开关S闭合时，灯泡L被短路，电路为定值电阻R的简单电路，电流表测通过R的电流，电压表测电源电压。再结合欧姆定律分析各物理量的变化。
【解析】
1. 电流表示数变化：开关断开时，R与L串联，总电阻$ R_{总1}=R+R_L $，电路电流$ I_1=\frac{U}{R+R_L} $；开关闭合后，L被短路，总电阻$ R_{总2}=R $，电路电流$ I_2=\frac{U}{R} $。因$ R_{总2}＜R_{总1} $，电源电压U不变，根据$ I=\frac{U}{R_{总}} $，得$ I_2＞I_1 $，故电流表示数变大。
2. 电压表示数变化：开关断开时，电压表测R两端电压$ U_1=I_1R $；开关闭合后，电压表测电源电压U，显然$ U＞U_1 $，故电压表示数变大。
3. 电压表与电流表示数的比值：开关断开时，比值$ \frac{U_1}{I_1}=\frac{I_1R}{I_1}=R $；开关闭合后，比值$ \frac{U}{I_2}=\frac{I_2R}{I_2}=R $，故比值不变。
【答案】
变大 变大 不变
【知识点】
欧姆定律、电路动态分析、串联电路特点
【点评】
本题考查电路动态分析，核心是明确开关通断时的电路结构，区分电表测量对象，利用欧姆定律推导各物理量的变化，属于中等难度的电路分析题。
【难度系数】
0.3
9.(宜宾市中考)如图所示,电源电压保持不变,$R_0$是定值电阻,$R$是光敏电阻,其阻值随光照的增强而减小。闭合开关,逐渐减小$R$的光照强度,电表示数的变化情况是（
A.电流表和电压表示数均变大
B.电流表和电压表示数均变小
C.电流表示数变大,电压表示数变小
D.电流表示数变小,电压表示数变大
D
）A.电流表和电压表示数均变大
B.电流表和电压表示数均变小
C.电流表示数变大,电压表示数变小
D.电流表示数变小,电压表示数变大
答案
9.D
解析
【分析】
首先明确电路结构：光敏电阻R与定值电阻R0串联，电流表测量电路总电流，电压表测量R两端的电压。解题时，先根据题目给出的光敏电阻阻值与光照强度的关系，判断R的阻值变化；再结合串联电路的电阻规律和欧姆定律，分析总电流（电流表示数）的变化；最后通过串联电路的电压规律，推导R两端电压（电压表示数）的变化。
【解析】
由题意可知，光敏电阻R的阻值随光照增强而减小，因此当逐渐减小R的光照强度时，R的阻值会增大。
电路中R与R0串联，电源电压U总保持不变，总电阻R总 = R + R0。当R的阻值增大时，总电阻R总增大，根据欧姆定律I = U总/R总，电路中的总电流I减小，所以电流表示数变小。
定值电阻R0的阻值不变，由U0 = IR0可知，R0两端的电压U0随电流I的减小而减小。根据串联电路的电压规律U总 = U0 + UR，可得R两端的电压UR = U总 - U0，由于U总不变、U0减小，因此UR增大，即电压表示数变大。
综上，电流表示数变小，电压表示数变大，对应选项D。
【答案】
D
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题结合光敏电阻的特性，考查串联电路规律与欧姆定律的综合应用，核心是明确光敏电阻阻值的变化，再逐步推导电表示数的变化，属于中等难度的电路动态分析题。
【难度系数】
0.5
首先明确电路结构：光敏电阻R与定值电阻R0串联，电流表测量电路总电流，电压表测量R两端的电压。解题时，先根据题目给出的光敏电阻阻值与光照强度的关系，判断R的阻值变化；再结合串联电路的电阻规律和欧姆定律，分析总电流（电流表示数）的变化；最后通过串联电路的电压规律，推导R两端电压（电压表示数）的变化。
【解析】
由题意可知，光敏电阻R的阻值随光照增强而减小，因此当逐渐减小R的光照强度时，R的阻值会增大。
电路中R与R0串联，电源电压U总保持不变，总电阻R总 = R + R0。当R的阻值增大时，总电阻R总增大，根据欧姆定律I = U总/R总，电路中的总电流I减小，所以电流表示数变小。
定值电阻R0的阻值不变，由U0 = IR0可知，R0两端的电压U0随电流I的减小而减小。根据串联电路的电压规律U总 = U0 + UR，可得R两端的电压UR = U总 - U0，由于U总不变、U0减小，因此UR增大，即电压表示数变大。
综上，电流表示数变小，电压表示数变大，对应选项D。
【答案】
D
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题结合光敏电阻的特性，考查串联电路规律与欧姆定律的综合应用，核心是明确光敏电阻阻值的变化，再逐步推导电表示数的变化，属于中等难度的电路动态分析题。
【难度系数】
0.5

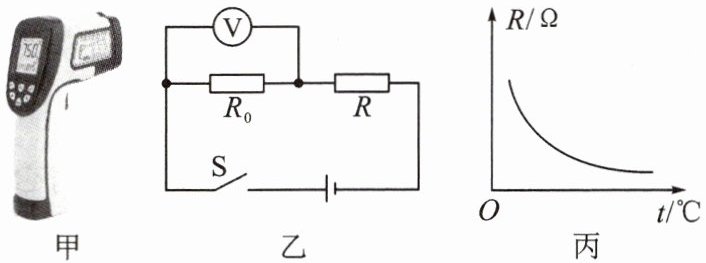

10.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。$R_0$是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示。下列对该电路的分析正确的是（
A.体温越高，R的阻值越大
B.体温越高，电压表示数越大
C.体温越高，电压表示数越小
D.体温越低，电压表示数越大
B
）A.体温越高，R的阻值越大
B.体温越高，电压表示数越大
C.体温越高，电压表示数越小
D.体温越低，电压表示数越大
答案
10.B
解析
【分析】
首先明确电路结构：图乙中定值电阻$R_0$与热敏电阻$R$串联，电压表测定值电阻$R_0$两端的电压。结合图丙可知，热敏电阻$R$的阻值随人体温度升高而减小。接下来根据串联电路的电阻规律和欧姆定律，分析体温变化时电路电流、电压表示数的变化，进而判断各选项正误。
【解析】
由图丙可知，热敏电阻$R$的阻值随人体温度升高而减小。
图乙中，$R_0$与$R$串联，电压表测$R_0$两端的电压，电源电压$U$保持不变。
根据串联电路电阻规律，总电阻$R_{总}=R_0+R$。当体温越高时，温度越高，$R$的阻值越小，总电阻$R_{总}$越小。
由欧姆定律$I=\frac{U}{R_{总}}$可知，电路中的电流$I$越大。
定值电阻$R_0$的阻值不变，由$U_0=IR_0$可知，电流$I$越大，$R_0$两端的电压（即电压表示数）越大，因此体温越高，电压表示数越大，故B正确；
A选项：体温越高，$R$的阻值越小，而非越大，错误；
C选项：体温越高，电压表示数越大，而非越小，错误；
D选项：体温越低，$R$的阻值越大，电路电流越小，$R_0$两端电压越小，即电压表示数越小，错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律应用、热敏电阻特性
【点评】
本题结合非接触式测温枪的实际场景，考查串联电路与欧姆定律的综合应用，解题关键是明确热敏电阻阻值随温度的变化关系，再结合欧姆定律分析电压表示数的变化，属于注重知识实际应用的基础电路分析题。
【难度系数】
0.6
首先明确电路结构：图乙中定值电阻$R_0$与热敏电阻$R$串联，电压表测定值电阻$R_0$两端的电压。结合图丙可知，热敏电阻$R$的阻值随人体温度升高而减小。接下来根据串联电路的电阻规律和欧姆定律，分析体温变化时电路电流、电压表示数的变化，进而判断各选项正误。
【解析】
由图丙可知，热敏电阻$R$的阻值随人体温度升高而减小。
图乙中，$R_0$与$R$串联，电压表测$R_0$两端的电压，电源电压$U$保持不变。
根据串联电路电阻规律，总电阻$R_{总}=R_0+R$。当体温越高时，温度越高，$R$的阻值越小，总电阻$R_{总}$越小。
由欧姆定律$I=\frac{U}{R_{总}}$可知，电路中的电流$I$越大。
定值电阻$R_0$的阻值不变，由$U_0=IR_0$可知，电流$I$越大，$R_0$两端的电压（即电压表示数）越大，因此体温越高，电压表示数越大，故B正确；
A选项：体温越高，$R$的阻值越小，而非越大，错误；
C选项：体温越高，电压表示数越大，而非越小，错误；
D选项：体温越低，$R$的阻值越大，电路电流越小，$R_0$两端电压越小，即电压表示数越小，错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律应用、热敏电阻特性
【点评】
本题结合非接触式测温枪的实际场景，考查串联电路与欧姆定律的综合应用，解题关键是明确热敏电阻阻值随温度的变化关系，再结合欧姆定律分析电压表示数的变化，属于注重知识实际应用的基础电路分析题。
【难度系数】
0.6

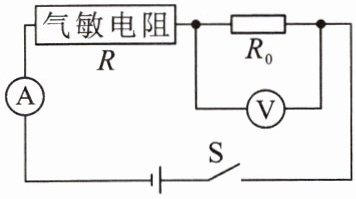

11.(黑龙江省中考)天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，$R_0$为定值电阻，$R$为气敏电阻。$R$阻值随天然气浓度的增大而减小，则天然气（
A.浓度增大，电流表示数变小
B.浓度增大，电压表示数变小
C.浓度减小，电流表示数变大
D.浓度减小，电压表示数变小
D
）A.浓度增大，电流表示数变小
B.浓度增大，电压表示数变小
C.浓度减小，电流表示数变大
D.浓度减小，电压表示数变小
答案
11.D
解析
【分析】首先明确电路结构：气敏电阻R与定值电阻R0串联，电流表测电路中的电流，电压表测定值电阻R0两端的电压。根据题意，气敏电阻R的阻值随天然气浓度增大而减小，反之浓度减小则R阻值增大。结合串联电路总电阻规律和欧姆定律，分析电流、电压的变化，进而判断各选项的正误。
【解析】电路中R与R0串联，电源电压U恒定。
1. 当天然气浓度增大时：R阻值减小，总电阻$ R_{总}=R+R_0 $减小，由欧姆定律$ I=\frac{U}{R_{总}} $可知，电路电流I变大，电流表示数变大，故A错误；定值电阻R0的阻值不变，由$ U_0=IR_0 $可知，R0两端电压变大，电压表示数变大，故B错误。
2. 当天然气浓度减小时：R阻值增大，总电阻$ R_{总} $增大，由$ I=\frac{U}{R_{总}} $可知，电路电流I变小，电流表示数变小，故C错误；定值电阻R0阻值不变，由$ U_0=IR_0 $可知，R0两端电压变小，电压表示数变小，故D正确。
【答案】D
【知识点】串联电路特点、欧姆定律应用
【点评】本题结合天然气泄漏检测的实际场景，考查串联电路的动态分析，核心是利用气敏电阻的阻值变化，结合欧姆定律分析电表示数的变化，注重物理知识的实际应用。
【难度系数】0.5
【解析】电路中R与R0串联，电源电压U恒定。
1. 当天然气浓度增大时：R阻值减小，总电阻$ R_{总}=R+R_0 $减小，由欧姆定律$ I=\frac{U}{R_{总}} $可知，电路电流I变大，电流表示数变大，故A错误；定值电阻R0的阻值不变，由$ U_0=IR_0 $可知，R0两端电压变大，电压表示数变大，故B错误。
2. 当天然气浓度减小时：R阻值增大，总电阻$ R_{总} $增大，由$ I=\frac{U}{R_{总}} $可知，电路电流I变小，电流表示数变小，故C错误；定值电阻R0阻值不变，由$ U_0=IR_0 $可知，R0两端电压变小，电压表示数变小，故D正确。
【答案】D
【知识点】串联电路特点、欧姆定律应用
【点评】本题结合天然气泄漏检测的实际场景，考查串联电路的动态分析，核心是利用气敏电阻的阻值变化，结合欧姆定律分析电表示数的变化，注重物理知识的实际应用。
【难度系数】0.5
12.(福建省中考)如图所示电路,电源电压保持不变,R为定值电阻,$R_t$为热敏电阻,其阻值随温度的降低而增大。闭合开关S,当热敏电阻$R_t$的温度降低时,电压表$\mathrm{V}_1$的示数
变大
,电压表$\mathrm{V}_2$的示数与电流表A的示数之比不变
。(均填变化情况)答案
12. 变大 不变
解析
【分析】
首先明确电路结构：定值电阻R与热敏电阻Rt串联，电流表A测串联电路的电流，电压表V1测Rt两端电压，电压表V2测R两端电压，电源电压保持不变。解题思路：①根据题意判断Rt温度降低时的阻值变化；②结合串联总电阻规律和欧姆定律分析电路电流变化；③利用串联电压规律分析V1的示数变化；④计算V2示数与电流表示数的比值，判断其是否为定值。
【解析】
1. 当热敏电阻Rt的温度降低时，由题意知Rt阻值增大，电路总电阻$ R_{总}=R+R_t $增大。
2. 根据欧姆定律$ I=\frac{U}{R_{总}} $，电源电压U不变，总电阻增大，因此电路电流I减小，即电流表A的示数变小。
3. 定值电阻R两端的电压$ U_R=IR $，R为定值，I减小则$ U_R $减小；根据串联电路电压规律$ U=U_R+U_t $，可得Rt两端电压$ U_t=U-U_R $，U不变、$ U_R $减小，故$ U_t $增大，即电压表V1的示数变大。
4. 电压表V2测R两端电压，其示数为$ U_R $，电流表的示数为I，因此两者的比值为$ \frac{U_R}{I}=R $，R是定值电阻，阻值不变，故该比值不变。
【答案】
变大；不变
【知识点】
串联电路电压规律、欧姆定律应用
【点评】
本题结合热敏电阻的特性，考查串联电路规律与欧姆定律的综合应用，需明确各电表的测量对象，逐步分析电表示数变化，属于中等难度的电路动态分析题。
【难度系数】
0.5
首先明确电路结构：定值电阻R与热敏电阻Rt串联，电流表A测串联电路的电流，电压表V1测Rt两端电压，电压表V2测R两端电压，电源电压保持不变。解题思路：①根据题意判断Rt温度降低时的阻值变化；②结合串联总电阻规律和欧姆定律分析电路电流变化；③利用串联电压规律分析V1的示数变化；④计算V2示数与电流表示数的比值，判断其是否为定值。
【解析】
1. 当热敏电阻Rt的温度降低时，由题意知Rt阻值增大，电路总电阻$ R_{总}=R+R_t $增大。
2. 根据欧姆定律$ I=\frac{U}{R_{总}} $，电源电压U不变，总电阻增大，因此电路电流I减小，即电流表A的示数变小。
3. 定值电阻R两端的电压$ U_R=IR $，R为定值，I减小则$ U_R $减小；根据串联电路电压规律$ U=U_R+U_t $，可得Rt两端电压$ U_t=U-U_R $，U不变、$ U_R $减小，故$ U_t $增大，即电压表V1的示数变大。
4. 电压表V2测R两端电压，其示数为$ U_R $，电流表的示数为I，因此两者的比值为$ \frac{U_R}{I}=R $，R是定值电阻，阻值不变，故该比值不变。
【答案】
变大；不变
【知识点】
串联电路电压规律、欧姆定律应用
【点评】
本题结合热敏电阻的特性，考查串联电路规律与欧姆定律的综合应用，需明确各电表的测量对象，逐步分析电表示数变化，属于中等难度的电路动态分析题。
【难度系数】
0.5
