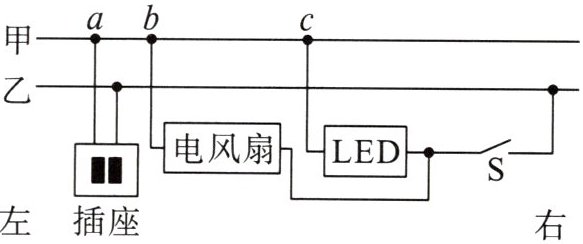

跟踪训练2（2024·广东广州中考）如图所示，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管才发光。由于出现故障，电风扇停止工作，LED灯仍发光，用测电笔检测插座两孔，氖管均发光。该故障是（）

A.电风扇短路
B.插座两孔短路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路

2. D 解析 出现故障前用测电笔检测插座,只有检测右孔时氖管发光,说明乙是相线,甲是中性线。LED灯发光,说明LED灯所在的支路是通路;电风扇停止工作,说明电风扇所在的支路断路;用测电笔检测插座两孔,氖管均发光,这说明插座的左、右两孔与相线之间是连通的,所以故障是b、c之间断路。

【分析】
要解决这道题，需结合测电笔的发光规律和家庭电路的连接特点分析：测电笔氖管发光说明接触的是火线，不发光是零线。故障前，测插座仅右孔氖管发光，可判断火线和零线；故障后，根据LED仍工作、电风扇停止、插座两孔氖管都发光的现象，推导断路位置。
【解析】
1. 判断火线和零线：故障前用测电笔检测插座，仅右孔氖管发光，说明插座右孔接火线（乙线），左孔接零线（甲线），即乙为相线（火线），甲为中性线（零线）。
2. 分析故障现象：
LED仍发光，说明LED支路通路，电流路径为：乙线（火线）→开关S→LED→c点→甲线（零线），该路径正常，说明c点左侧甲线无故障。
电风扇停止工作，说明电风扇支路断路，电风扇的电流路径为：乙线（火线）→开关S→电风扇→b点→甲线（零线），该支路断路，说明b点处甲线断开。
测插座两孔氖管均发光：插座右孔始终接乙线（火线），氖管发光；插座左孔原本接甲线（零线），现在氖管发光，说明左孔通过断路点与火线连通，即甲线在b、c两点之间断路，此时左孔通过电风扇支路（b点左侧甲线→断路点→c点→LED→开关→乙线）与火线相连，因此测左孔氖管发光，同时电风扇因b点处甲线断开无法形成回路，停止工作，符合故障描述。
【答案】
D
【知识点】
家庭电路故障分析、火线零线判断
【点评】
本题结合家庭电路实际故障，考查火线零线判断及电路故障推导，需结合测电笔现象和用电器工作状态，理清各支路连接关系是解题核心。
【难度系数】
0.5
