4. 近视程度不同的同学需要戴焦距不同的眼镜。为了探究近视眼的矫正过程，组装图甲所示的实验装置，其中“F”光源代替可视物体，光屏模拟视网膜。选用图乙所示的2号凸透镜模拟晶状体，打开“F”光源，调节各个元件的位置，直到光屏上呈现倒立、缩小的清晰像，正常眼睛的视物模型便组装完成。请回答下列问题：

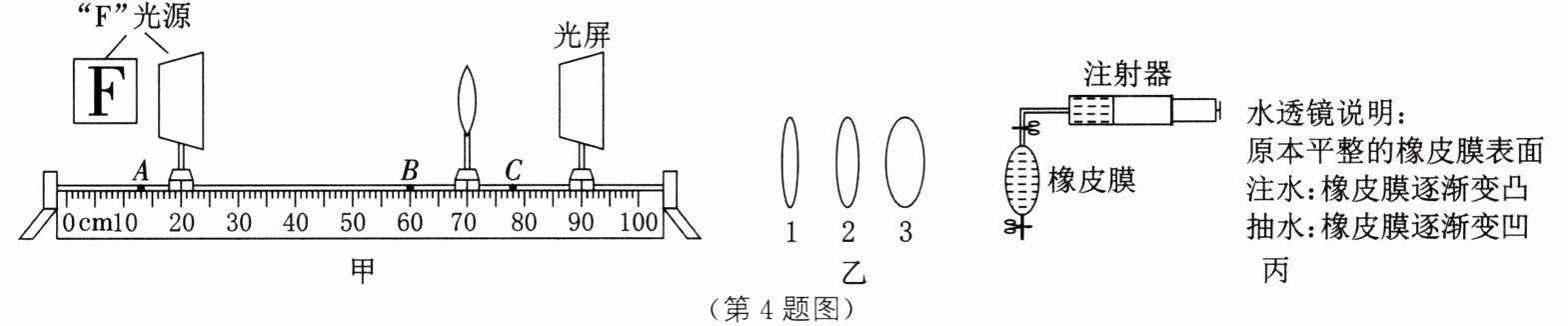

（第4题图）
（1）模拟近视眼的视物情况，选择图乙中的（填序号）号透镜替代2号透镜安装在光具座上后，光屏上的像变模糊。为了让光屏上得到清晰的像，应将光屏向（左/右）移动。
（2）用图丙所示的水透镜模拟近视眼镜矫正视力。应将水透镜置于光具座上的（A/B/C）点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的透镜时，光屏上呈现清晰的像，近视眼的成像情况得到改善。
（3）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像情况，实验时需要用注射器（抽取/注入）适量水。

4.（1）3 左 （2）B 凹 （3）抽取
〔解析〕（1）选用如图乙所示的2号凸透镜模拟晶状体,打开“F”光源,调节各个元件的位置,直到光屏上呈现倒立、缩小的清晰像,正常眼睛的视物模型便组装完成。近视眼的晶状体凸度过大,导致物体的像落在视网膜的前方,故模拟近视眼视物情况,选择图乙中的3号透镜替代2号透镜安装在光具座上后,光屏上的像变模糊。为了让光屏上得到清晰的像,应将光屏向左移动。（2）矫正近视眼使用凹透镜,将凹透镜放置于物与凸透镜之间,使成的像正好处于视网膜处,即应将水透镜置于光具座上的B点,当水透镜形成焦距合适的凹透镜时,光屏上呈现清晰的像,近视眼的成像情况得到改善。（3）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体,物体的成像在视网膜之前,且距离视网膜更远,使用凹透镜改善视网膜上的成像情况时,应使用对光线发散能力更强、焦距更小的凹透镜矫正,即可用注射器抽取适量水。

5. 如图甲所示为小明研究“气泡的运动速度”的实验装置。将内径为0.6 cm、长为1 m的玻璃管装满水，仅留一个气泡。先将玻璃管右端抬高，使气泡处在右端，再把右端放在桌面上。要正确判断气泡是否做匀速直线运动，确定如下方案：
方案一:测量气泡从O点运动到10 cm、20 cm、30 cm和40 cm处所用的时间。
方案二:测量气泡从计时开始后的1 s、2 s、3 s和4 s所通过的距离。

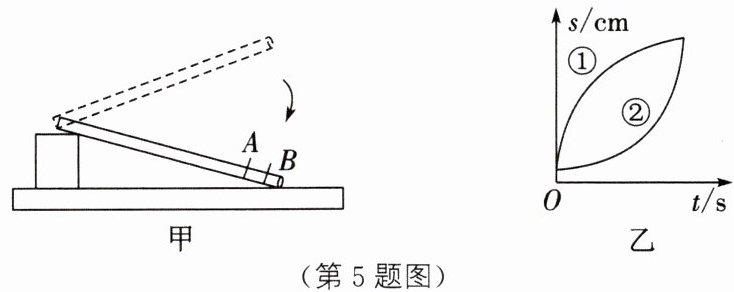

（第5题图）
(1) 为便于操作，应选方案。
(2) 为使测量更准确，应使气泡在管内较(快/慢)地运动，这是为了减小测量(路程/时间)的误差；实验中，在图甲玻璃管上应选择线(A/B)作为起点O更合理，理由是。

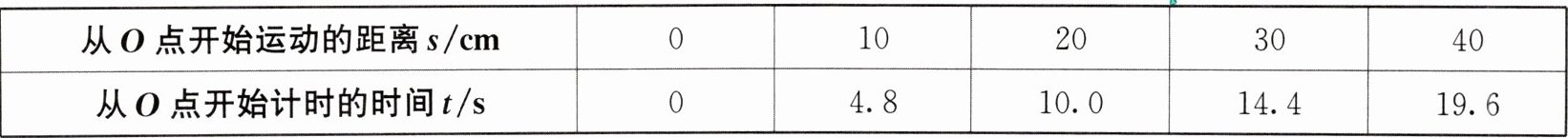

(3) 小明记录气泡上升一段路程后的实验数据如表所示，分析数据可知:气泡上升一段路程后，运动的路程和时间近似成(正比/反比)。

(4) 实验结束后，将水倒尽，将一个比内径稍小的钢珠从管口由静止开始释放，发现其下落速度越来越快，则他绘制的s-t图像接近图乙中的(①/②)。

5.（1）一 （2）慢 时间 A 等气泡运动稳定后开始记录时间和路程 （3）正比 （4）②
