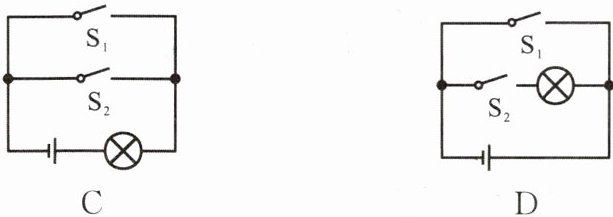

16. 如下图所示的电路中,A、B、

C、D是四个接线柱,开关S是闭合的。

(1)用导线将A、B连接,再将C、D连接,则灯$L_{1}和L_{2}$是____联的。
(2) 用导线将A、D连接,则灯$L_{1}和L_{2}$是____联的。
(3) 若用导线将B、C连接,则____。

(1) 并 (2) 串 (3) 电源短路

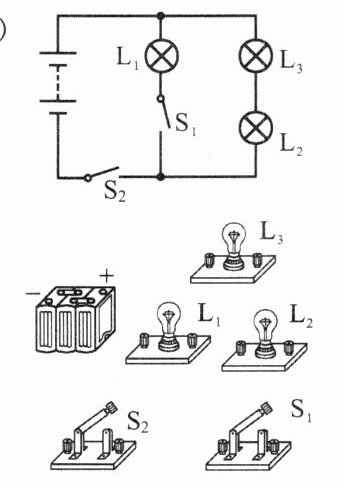

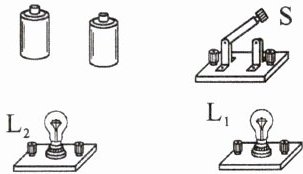

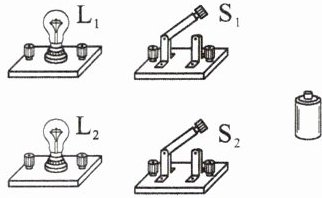

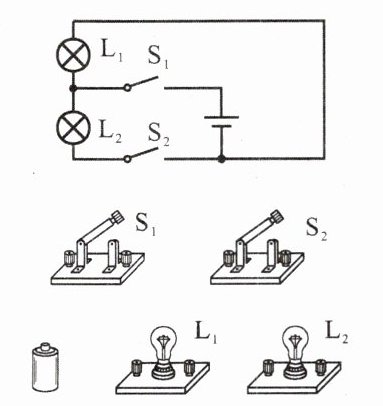

17. 根据电路图连接实物。(用笔画线表示导线,导线不许交叉)
(1)

(2)

(3)

(4)
(5)

- （1）：按照上述连接方法连接实物图（由于无法直接绘制，学生根据解析连接，注意导线不交叉）。
- （2）：按照上述连接方法连接实物图（由于无法直接绘制，学生根据解析连接，注意导线不交叉）。
- （3）：按照上述连接方法连接实物图（由于无法直接绘制，学生根据解析连接，注意导线不交叉）。
- （4）：按照上述连接方法连接实物图（由于无法直接绘制，学生根据解析连接，注意导线不交叉）。
- （5）：按照上述连接方法连接实物图（由于无法直接绘制，学生根据解析连接，注意导线不交叉）。

18. 根据实物电路,在框内画出相应的电路图。
(1)

(2)

(1)
(2)
（注：由于无法直接绘制标准电路图，以上为示意画法，实际绘制时需用标准电路元件符号，如电池组符号、灯泡符号、开关符号等规范绘制）
