11. 如图所示的电路,判断下列各情况中电路的连接关系:

(1) 开关$S_{1}$、$S_{2}$均打开:____。
(2) 闭合开关$S_{1}$,打开$S_{2}$:____。
(3) 打开开关$S_{1}$,闭合$S_{2}$:____。
(4) 开关$S_{1}$、$S_{2}$均闭合:____。

(1) 三灯串联 (2) 只有 $ L_{3} $ 接入电路 (3) 只有 $ L_{1} $ 接入电路 (4) 三灯并联

12. 在如图所示的电路中,如果只闭合开关$S_{1}$、$S_{2}$时,灯$L_{1}$、$L_{2}$是____连接的;如果只闭合开关$S_{3}$,灯$L_{1}$、$L_{2}$是____连接的;如果只闭合开关$S_{2}$、$S_{3}$,灯$L_{2}$____发光。

并联 串联 不会

13. 如图所示,在桌面上有两个小灯泡和一个开关,它们的连接电路在桌面下,无法看到。某同学试了一下,闭合开关时两灯泡均亮,断开开关时,两灯泡均熄灭,则这两灯

泡究竟是串联还是并联,请你写出判断方法。

从灯座上卸下任一盏灯泡，闭合开关，如果另一盏灯仍发光，说明两灯并联，否则说明两灯串联。

14. 如图,要使两灯串联,应闭合开关____;若只闭合开关$S_{1}和S_{3}$,则两灯____联;为避免短路,不能同时闭合开关____。

$ S_{2} $ 并 $ S_{2} $ 和 $ S_{3} $

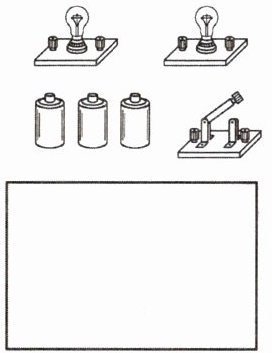

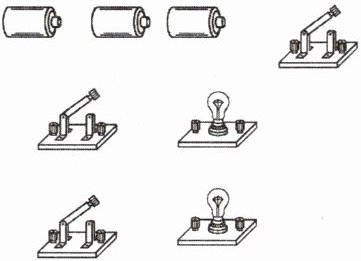

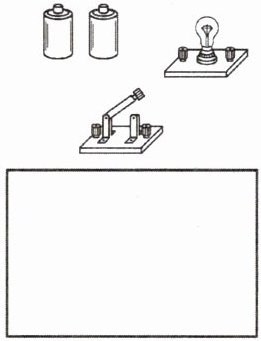

15. 按要求连接下列实物图,并在方框内画出对应的电路图:
(1) 连接基本电路。

(2)两盏电灯串联。

(3) 两盏电灯并联。

- （1）实物连接：电源正极→开关→灯泡→电源负极（用导线连接实物图元件）。电路图：
- （2）实物连接：电源正极→一盏电灯→另一盏电灯→开关→电源负极（用导线连接实物图元件）。电路图：
- （3）实物连接（假设共用一个总开关）：电源正极→开关→分别连接两盏电灯→电源负极（用导线连接实物图元件）。电路图：
（注：实物图连接需根据实际元件位置用导线连接，上述电路图为示意，具体以标准电学符号为准。）
