2.电压表与电流表使用的不同点
电表 | 电流表 | 电压表
符号 | ⓐ | Ⓥ
用途 | 测量电路中的电流 | 测量电路两端的电压
连入电路的方式 | 与被测用电器串联 | 与被测用电器并联
测量范围 | 一般有0~0.6 A、0~3 A两个测量范围 | 一般有0~3 V、0~15 V两个测量范围
与电源的连接 | 电流表不能直接接到电源两极上 | 电压表可以直接接到电源两极上
3.电流表不能与被测元件并联,原因是电流表电阻极小,被测元件会被短路。电压表不能与被测元件串联,原因是电压表电阻极大,会使被测元件断路。
【学以致用3】如图所示,为使电路正常工作,请在图中○位置填入合适的电表。
图2（电路图包含元件：L₂、L₁、电源、开关，两个待填电表的圆圈位置）

如图所示
[解析]为使灯泡正常工作→电流表不能与灯泡并联。电压表不能与灯泡串联、不能接在干路中。左侧电表与L₂、L₁并联,所以不能是电流表,应该是电压表;右侧电表在干路中,不能是电压表,应该是电流表。

【典例1】下列关于电压和电流的说法,不正确的是 ()

A.电路中有电流,电路两端就一定有电压
B.电路中有电流,电路中一定有电源
C.电路中有电流,电路一定闭合
D.电路中有电压,电路中一定有电流
[解析]电源、电压、电流之间的关系：$ \begin{array}{c} 电路中有电源→电路两端有电压 \\ 电路闭合 \end{array}\}→$电路中有电流。据此可知，电路中有电流,一定有电压(电源)、电路一定闭合,A、B、C不符合题意。电路中有电压(电源),但是不一定闭合,所以不一定有电流,D符合题意。
[答案]D

D

持续电流的产生需要同时满足两个条件：电路两端有电压（存在电源）、电路为闭合通路。因此电路中有电流时，一定同时具备有电压（有电源）、电路闭合的特点，A、B、C说法均正确；电路有电压时，若电路处于断开状态，无法形成电流，因此“电路中有电压，电路中一定有电流”的说法错误，本题要求选择不正确的选项。

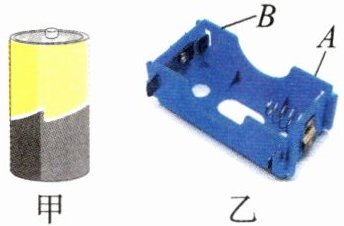

【变式1】图甲是一节新的干电池，其电压为V；将干电池正确装入图乙所示的电池盒中，则电池盒的正极是(选填“A”或“B”)端。

1.5 B
[解析]一节新的干电池的电压为1.5 V;干电池与电池盒弹簧接触的一端为负极,与金属片接触的一端是正极,所以电池盒的正极为B端。
