2026年一本预备新初三物理第64页答案
考法2 电压表的使用

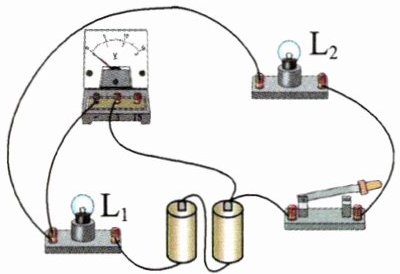

【典例2】如图所示的电路,灯泡L₁、L₂
(选填“串联”或“并联”)在电路中。电压表测量的是灯泡
两端的电压。

[解析]判断灯泡的串、并联:忽略电压表,电流路径为“电源正极→开关→L₂→L₁→电源负极”,所以灯泡L₁、L₂串联。判断电压表测量的用电器:电流经过电压表路径为“电源正极→电压表→L₁→电源负极”,该路径没有经过L₂,说明电压表与L₂并联,测量的是L₂两端的电压。
[答案]串联 L₂

答案

串联；$\boldsymbol{L_2}$

解析

解：
将电压表等效为开路，电流从电源正极出发，依次经过开关、L₂、L₁后回到电源负极，电路中电流只有一条路径，因此灯泡L₁、L₂串联。
电压表与灯泡L₂并联，因此测量的是灯泡L₂两端的电压。
方法锦囊
(1)电压表使用注意事项
①使用前调零。
②可以把电压表直接连到电源的两极,测量的是电源电压。
③在不能事先估计电压的情况下,用“试触法”选择测量范围。
(2)电压表电路分析
①当电压表与其他所有电路元件串联在电路中时,电压表示数接近电源电压,其他用电器都不工作。
②在分析用电器的串、并联时,忽略电压表。

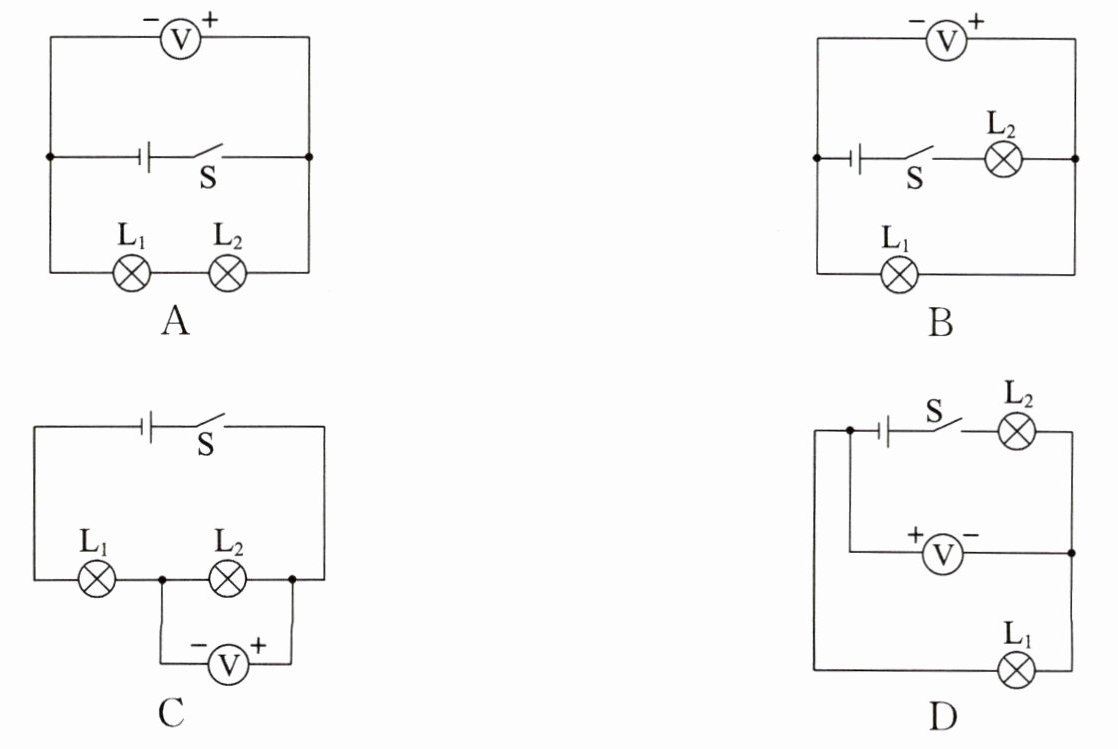

【变式2】如图所示,电压表能正确测出灯$\mathrm{L}_1$两端电压的是 (
B
)

答案

B
[解析]A选项中,电压表接到电源两端,测的是电源电压,A错误。B选项中,电压表与灯L₁并联,正、负接线柱连接正确,B正确。C选项中,电压表接到了L₂的两端,测的是L₂两端的电压,C错误。D选项中,电压表与灯L₁并联,但是正、负接线柱连接错误,D错误。
