5.如图4-4-11所示,光在玻璃和空气的界面CD同时发生了反射和折射,下列说法正确的是(
A.入射角为60°,界面右侧是空气
B.折射角为45°,界面右侧是玻璃
C.入射角为30°,界面左侧是空气
D.折射角为45°,界面左侧是玻璃
D
)。A.入射角为60°,界面右侧是空气
B.折射角为45°,界面右侧是玻璃
C.入射角为30°,界面左侧是空气
D.折射角为45°,界面左侧是玻璃
答案
5.D
【解析】过入射点作垂直于界面 CD 的法线,由题图可知,入射角为 $30°$,折射角为 $45°$,折射角大于入射角,且折射光线远离法线,所以界面左侧为玻璃,右侧为空气,选项 D 正确。
【解析】过入射点作垂直于界面 CD 的法线,由题图可知,入射角为 $30°$,折射角为 $45°$,折射角大于入射角,且折射光线远离法线,所以界面左侧为玻璃,右侧为空气,选项 D 正确。
解析
【分析】要解决本题，需结合光的反射定律和折射规律分析：首先确定界面CD，法线是垂直于界面的直线；再区分入射光线、反射光线、折射光线，计算入射角和折射角；最后根据折射角与入射角的大小关系判断介质类型，逐一验证选项。
【解析】过入射点作垂直于界面CD的法线，根据光的反射定律，反射角等于入射角。由图可知，左侧光线与CD的夹角为60°，则入射角为90°-60°=30°，因此反射角也为30°，即左侧两条光线为入射光线和反射光线，右侧光线为折射光线。右侧光线与CD的夹角为45°，则折射角为90°-45°=45°。因为折射角（45°）大于入射角（30°），说明光从光密介质（玻璃）斜射入光疏介质（空气），所以入射光线所在的界面左侧是玻璃，折射光线所在的右侧是空气。逐一分析选项：A选项入射角为60°错误；B选项界面右侧是玻璃错误；C选项界面左侧是空气错误；D选项折射角为45°，界面左侧是玻璃，正确。
【答案】D
【知识点】光的反射定律、光的折射规律
【点评】本题考查光的反射与折射规律的综合应用，核心是准确确定入射角、折射角，利用折射角与入射角的大小关系判断介质类型，需牢记规律并灵活运用。
【难度系数】0.5
【解析】过入射点作垂直于界面CD的法线，根据光的反射定律，反射角等于入射角。由图可知，左侧光线与CD的夹角为60°，则入射角为90°-60°=30°，因此反射角也为30°，即左侧两条光线为入射光线和反射光线，右侧光线为折射光线。右侧光线与CD的夹角为45°，则折射角为90°-45°=45°。因为折射角（45°）大于入射角（30°），说明光从光密介质（玻璃）斜射入光疏介质（空气），所以入射光线所在的界面左侧是玻璃，折射光线所在的右侧是空气。逐一分析选项：A选项入射角为60°错误；B选项界面右侧是玻璃错误；C选项界面左侧是空气错误；D选项折射角为45°，界面左侧是玻璃，正确。
【答案】D
【知识点】光的反射定律、光的折射规律
【点评】本题考查光的反射与折射规律的综合应用，核心是准确确定入射角、折射角，利用折射角与入射角的大小关系判断介质类型，需牢记规律并灵活运用。
【难度系数】0.5
6.有一圆柱形敞口容器,从其左侧某一高度斜射一束激光,在容器底部产生一个光斑O,如图4-4-12所示,下列操作能使光斑向左移动的是(
A.保持水面高度不变,使激光笔向右平移
B.保持激光射入角度不变,使水面上升
C.保持激光射入角度不变,使水面下降
D.保持水面高度和入射点不变,使激光入射角增大
图4-4-12
B
)。A.保持水面高度不变,使激光笔向右平移
B.保持激光射入角度不变,使水面上升
C.保持激光射入角度不变,使水面下降
D.保持水面高度和入射点不变,使激光入射角增大
图4-4-12
答案
6.B
【解析】保持水面高度不变使激光笔向右平移,入射角和折射角不变,光斑向右移动;保持激光射入角度不变使水面上升,此时入射角和折射角也不变,光斑向左移动;反之水面下降,光斑向右移动;保持水面高度和入射点不变,使激光入射角增大,折射角也随着增大,光斑向右移动。选项 B 正确。
【解析】保持水面高度不变使激光笔向右平移,入射角和折射角不变,光斑向右移动;保持激光射入角度不变使水面上升,此时入射角和折射角也不变,光斑向左移动;反之水面下降,光斑向右移动;保持水面高度和入射点不变,使激光入射角增大,折射角也随着增大,光斑向右移动。选项 B 正确。
解析
【分析】
本题考查光的折射规律的应用，解题思路是：明确光从空气斜射入水中时，折射角小于入射角，且折射角随入射角的增大而增大；再结合各选项中操作对入射点、入射角的影响，判断折射光线的光斑移动方向。
【解析】
选项A：保持水面高度不变，激光笔向右平移，入射光线方向不变，入射角不变，折射角也不变，入射点向右移动，因此光斑向右移动，A错误。
选项B：保持激光射入角度不变，水面上升，入射光线方向不变，入射角不变，折射角不变，入射点向左移动，因此光斑向左移动，B正确。
选项C：保持激光射入角度不变，水面下降，入射点向右移动，折射角不变，光斑向右移动，C错误。
选项D：保持水面高度和入射点不变，增大入射角，根据折射规律，折射角也增大，折射光线远离法线，光斑向右移动，D错误。
【答案】
B
【知识点】
光的折射规律
【点评】
本题结合实际容器场景，考查光的折射规律的应用，需理解水面高度、激光笔位置、入射角变化对折射光线及光斑位置的影响，是光的折射规律的基础应用题型。
【难度系数】
0.5
本题考查光的折射规律的应用，解题思路是：明确光从空气斜射入水中时，折射角小于入射角，且折射角随入射角的增大而增大；再结合各选项中操作对入射点、入射角的影响，判断折射光线的光斑移动方向。
【解析】
选项A：保持水面高度不变，激光笔向右平移，入射光线方向不变，入射角不变，折射角也不变，入射点向右移动，因此光斑向右移动，A错误。
选项B：保持激光射入角度不变，水面上升，入射光线方向不变，入射角不变，折射角不变，入射点向左移动，因此光斑向左移动，B正确。
选项C：保持激光射入角度不变，水面下降，入射点向右移动，折射角不变，光斑向右移动，C错误。
选项D：保持水面高度和入射点不变，增大入射角，根据折射规律，折射角也增大，折射光线远离法线，光斑向右移动，D错误。
【答案】
B
【知识点】
光的折射规律
【点评】
本题结合实际容器场景，考查光的折射规律的应用，需理解水面高度、激光笔位置、入射角变化对折射光线及光斑位置的影响，是光的折射规律的基础应用题型。
【难度系数】
0.5

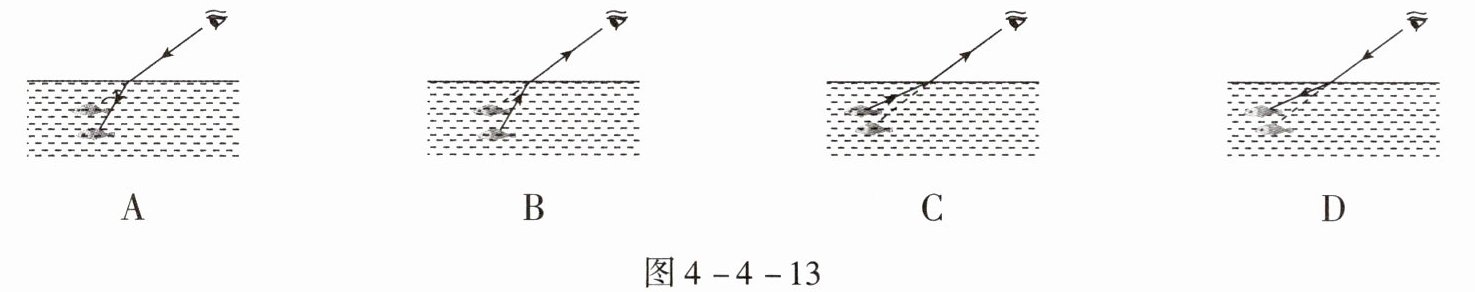

7.岸上的人看到水中小鱼的光路图是图4-4-13中的(
)
)答案
7.B
【解析】人在岸边看水中的鱼,是鱼反射的光进入人的眼睛,光由水中斜射入空气中,折射角大于入射角,选项 B 正确。
【解析】人在岸边看水中的鱼,是鱼反射的光进入人的眼睛,光由水中斜射入空气中,折射角大于入射角,选项 B 正确。
解析
【分析】
要解决本题，需明确两个核心要点：一是光线的传播方向，二是光从水斜射入空气时的折射规律。人看到水中的鱼，是鱼反射的光线进入人的眼睛，因此光线方向是从水中指向空气；同时，光从光密介质（水）斜射入光疏介质（空气）时，折射角大于入射角，折射光线远离法线。据此逐一分析选项即可得出答案。
【解析】
1. 确定光线方向：人看到水中的鱼，是鱼反射的光进入人眼，所以光线应从水中射向空气，箭头指向人眼。选项A、D的光线箭头方向是从空气指向水中，方向错误，排除。
2. 分析折射规律：光从水斜射入空气时，折射角大于入射角，折射光线远离法线。选项C中折射角小于入射角，不符合规律；选项B中折射角大于入射角，符合光的折射规律。综上，正确选项为B。
【答案】
B
【知识点】
光的折射现象、光的折射规律
【点评】
本题考查光的折射规律在生活中的应用，结合“岸上看水中物体”的常见场景，需准确掌握光线方向和折射角的变化，属于基础光学题，难度适中。
【难度系数】
0.7
要解决本题，需明确两个核心要点：一是光线的传播方向，二是光从水斜射入空气时的折射规律。人看到水中的鱼，是鱼反射的光线进入人的眼睛，因此光线方向是从水中指向空气；同时，光从光密介质（水）斜射入光疏介质（空气）时，折射角大于入射角，折射光线远离法线。据此逐一分析选项即可得出答案。
【解析】
1. 确定光线方向：人看到水中的鱼，是鱼反射的光进入人眼，所以光线应从水中射向空气，箭头指向人眼。选项A、D的光线箭头方向是从空气指向水中，方向错误，排除。
2. 分析折射规律：光从水斜射入空气时，折射角大于入射角，折射光线远离法线。选项C中折射角小于入射角，不符合规律；选项B中折射角大于入射角，符合光的折射规律。综上，正确选项为B。
【答案】
B
【知识点】
光的折射现象、光的折射规律
【点评】
本题考查光的折射规律在生活中的应用，结合“岸上看水中物体”的常见场景，需准确掌握光线方向和折射角的变化，属于基础光学题，难度适中。
【难度系数】
0.7

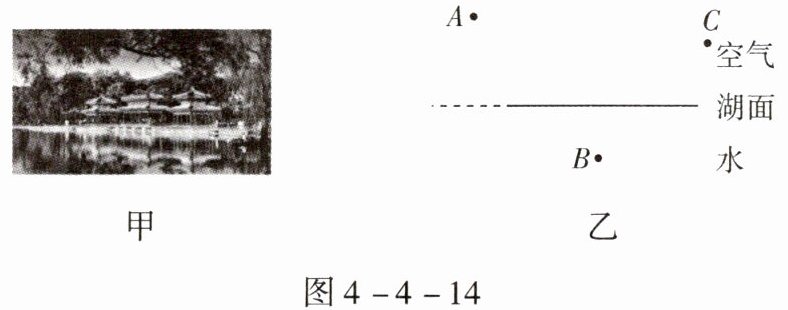

8.(2022,葫芦岛)承德避暑山庄湖景如画,如图4-4-14甲所示。小玉同学在岸边,通过平静的湖面,既可看到建筑物的倒影,又可看到水中的鲤鱼。图4-4-14乙中,A点代表建筑物的顶点,B点代表小玉看到的鱼,C点代表小玉的眼睛。请在图4-4-14乙中画出：
(1)A点在水中的像$A'$；
(2)小玉看到$A'$的光路；
(3)鱼的大致位置$B'$并完成看到$B'$的光路图。
(1)A点在水中的像$A'$；
(2)小玉看到$A'$的光路；
(3)鱼的大致位置$B'$并完成看到$B'$的光路图。
答案
8.如图答4-16所示。
【解析】(1)作出建筑物的顶点 A 关于水面的对称点 $A'$,即为建筑物的顶点 A 在水中的像 $A'$。(2)连接 $A'C$,交水面于点 O,OC 为反射光线,连接 AO,AO 为入射光线,即为小玉看到 $A'$ 的光路。(3)水中的鱼反射的光线斜射入空气中时,折射角大于入射角,折射光线进入人眼,人眼逆着折射光线看过去,看到鱼的虚像在鱼的实际位置的上方。连接 BC 交水面于点 $O'$,过点 $O'$ 作法线,$O'C$ 为折射光线,根据折射角大于入射角作出入射光线 $B'O'$,即为看到 $B'$ 的光路图,鱼的大致位置 $B'$ 在 B 的下方。
解析
【分析】
本题考查光的反射和折射的作图应用，分三步思考：①建筑物的倒影是平面镜成像，利用像与物关于水面（平面镜）对称的特点，找到A的像A'；②人看到A'是反射光线进入眼睛，连接像A'与眼睛C，交点为入射点，即可画出入射、反射光线；③看到水中的鱼是光的折射现象，鱼的实际位置在看到的虚像下方，根据光从水斜射入空气时折射角大于入射角的规律，确定实际鱼的位置B'，再画出折射光路。
【解析】
1. 作A点的像A'：根据平面镜成像特点，像与物关于镜面对称，过A点作水面的垂线，在水面下方截取与A到水面距离相等的点，即为A'。
2. 画A到C的光路：连接A'和C，交水面于O点，OC为反射光线（箭头指向C），连接AO，AO为入射光线（箭头指向O），完成光路。
3. 画鱼的光路和B'：水中鱼的光线从水斜射入空气时，折射角大于入射角，人眼逆着折射光线看到的虚像在实际鱼的上方。连接B和C，交水面于O'点，过O'作垂直于水面的法线，根据折射角大于入射角，在水中作出入射光线B'O'（箭头指向O'），则B'为实际鱼的位置，在B的下方，折射光线O'C箭头指向C，完成光路。
【答案】
如图答4-16所示
【知识点】
平面镜成像、光的折射规律
【点评】
本题结合生活中常见的光学现象，考查光的反射和折射的作图，需区分平面镜成像（光的反射）和水中看鱼（光的折射）的原理，掌握对称法、光路的画法，是光学基础应用的典型题型。
【难度系数】
0.5
本题考查光的反射和折射的作图应用，分三步思考：①建筑物的倒影是平面镜成像，利用像与物关于水面（平面镜）对称的特点，找到A的像A'；②人看到A'是反射光线进入眼睛，连接像A'与眼睛C，交点为入射点，即可画出入射、反射光线；③看到水中的鱼是光的折射现象，鱼的实际位置在看到的虚像下方，根据光从水斜射入空气时折射角大于入射角的规律，确定实际鱼的位置B'，再画出折射光路。
【解析】
1. 作A点的像A'：根据平面镜成像特点，像与物关于镜面对称，过A点作水面的垂线，在水面下方截取与A到水面距离相等的点，即为A'。
2. 画A到C的光路：连接A'和C，交水面于O点，OC为反射光线（箭头指向C），连接AO，AO为入射光线（箭头指向O），完成光路。
3. 画鱼的光路和B'：水中鱼的光线从水斜射入空气时，折射角大于入射角，人眼逆着折射光线看到的虚像在实际鱼的上方。连接B和C，交水面于O'点，过O'作垂直于水面的法线，根据折射角大于入射角，在水中作出入射光线B'O'（箭头指向O'），则B'为实际鱼的位置，在B的下方，折射光线O'C箭头指向C，完成光路。
【答案】
如图答4-16所示
【知识点】
平面镜成像、光的折射规律
【点评】
本题结合生活中常见的光学现象，考查光的反射和折射的作图，需区分平面镜成像（光的反射）和水中看鱼（光的折射）的原理，掌握对称法、光路的画法，是光学基础应用的典型题型。
【难度系数】
0.5
