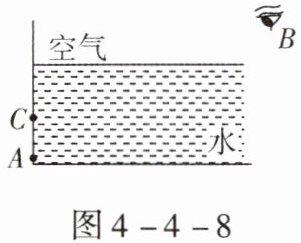

11.(2022,十堰)在“预防溺水”主题班会课上,主持人小明用光路图来解释“水池变浅”的道理:池底A点射出的光线经过水面折射进入B点的人眼,C点是人眼看到的池底A点像的位置。请你在图4-4-8中画出入射光线、折射光线,并标出折射角r。

图4-4-8

11.如图答4-14所示。
【解析】由题意可知,C点是人眼看到的池底A点的像,所以连接BC,BC与水面的交点设为O点,即O点为入射点,OB为折射光线,过O点作垂直于水面的一条虚线,即法线,连接AO,即为入射光线,折射光线OB与法线的夹角即为折射角r。

【分析】人看到池底A点的像C，是因为A点的光线经水面折射后进入人眼，折射光线的反向延长线会聚成像C。解题时，先连接人眼B和像点C，与水面的交点就是光线的入射点O；再分别画出入射光线（A到O）和折射光线（O到B）；最后过O作垂直水面的法线，折射光线与法线的夹角即为折射角r。
【解析】
1. 确定入射点：连接B、C两点，与水面交于点O，O为光线从水射入空气的入射点；
2. 画入射光线：连接A、O，箭头方向从A指向O（表示A点发出的光线射向水面）；
3. 画折射光线：连接O、B，箭头方向从O指向B（表示光线经水面折射后进入人眼）；
4. 画法线：过O点作垂直于水面的虚线，即为法线；
5. 标注折射角：折射光线OB与法线的夹角，标注为r，即折射角。
【答案】如图答4-14所示
【知识点】光的折射作图，折射角，光的折射现象
【点评】本题结合生活中“水池变浅”的现象考查光的折射作图，核心是明确人看到虚像的原理（折射光线反向延长线形成像），作图时需注意光线箭头方向、法线的垂直性及折射角的标注，属于光学基础作图题。
【难度系数】0.6

12.(2024,广安)如图4-4-9所示,请作出这束光从三棱镜斜面射出的折射光线的大致方向。

12.如图答4-15所示。
【解析】光从三棱镜斜射入空气中时,折射光线和入射光线位于法线两侧,折射角大于入射角。

【分析】要作出光从三棱镜斜面射出的折射光线，需依据光的折射规律：当光从光密介质（玻璃）斜射入光疏介质（空气）时，折射光线与入射光线分居法线两侧，且折射角大于入射角。具体思路：先确定入射点，再画出法线，最后根据折射规律画出折射光线。
【解析】
1. 确定入射光线与三棱镜斜面的交点，即入射点；
2. 过入射点作垂直于斜面的虚线，作为法线；
3. 光从玻璃斜射入空气，折射光线与入射光线分居法线两侧，且折射角大于入射角，据此在法线的另一侧空气中画出折射光线，大致方向如图答4-15所示。
【答案】
【知识点】光的折射规律
【点评】本题考查光的折射规律的应用，是初中物理光学部分的基础作图题，需牢记光从光密到光疏介质的折射特点。
【难度系数】0.5

1.优美的诗句描绘了光的现象，如“春江潮水连海平，海上明月共潮生”“潭清疑水浅，荷动知鱼散”其中“海上明月”是光的现象；“疑水浅”是光的现象，该现象是光从中进入中所形成的。

1.反射 折射 水 空气

【分析】首先明确光的反射和折射的核心概念：光在传播到介质分界面时返回原介质的现象是光的反射；光从一种介质斜射入另一种介质时传播方向偏折的现象是光的折射。“海上明月”是月亮的光经水面反射形成虚像，对应光的反射；“疑水浅”是池底的光从水中斜射入空气时发生折射，导致人眼看到的虚像位置偏高，对应光的折射，需明确折射时的介质变化。
【解析】1. “海上明月”：水面相当于平面镜，月亮的光线经水面反射后进入人眼，形成虚像，属于光的反射现象；2. “疑水浅”：池底的光线从水中斜射入空气中时，传播方向发生偏折（折射），折射角大于入射角，人眼逆着折射光线看到的是池底的虚像，位置比实际池底高，因此感觉水变浅，属于光的折射现象，该折射是光从水进入空气形成的。
【答案】反射 折射 水 空气
【知识点】光的反射、光的折射
【点评】本题结合古诗词考查光的反射与折射现象，属于光学基础题，需学生能区分生活中常见光现象对应的原理，难度适中。
【难度系数】0.8

2.小明为了捕到一条鱼，他拼命地把鱼叉刺向水里他看到的鱼，但没有成功，这主要是由于光的现象，他看到水中的鱼比实际位置要(选填“深”或“浅”)一些。潜水员潜入水中，在水下他看到岸上的“小明的眼睛”比小明眼睛的实际位置要(选填“高一些”或“低一些”)。

2.折射 浅 高一些
【解析】鱼反射的光线由水中进入空气时,在水面发生折射,折射角大于入射角,折射光线进入人眼,人眼逆着折射光线的方向看去,看到的是偏高的鱼的虚像,比实际位置要浅一些,所以小明不会成功,应该用鱼叉向看到的鱼的下方刺才行。小明的眼睛反射的光斜射入水中时,发生折射,折射角小于入射角,折射光线向法线方向偏折,折射光线进入潜水员的眼睛,潜水员看到小明的眼睛时,潜水员认为光沿直线传播,潜水员看到的是“小明的眼睛”的虚像,比实际位置高一些。

【分析】
本题考查光的折射现象及其应用，解题思路如下：首先明确光的折射是光从一种介质斜射入另一种介质时传播方向发生偏折的现象；接着分析小明刺不到鱼的原因：水中鱼反射的光从水斜射入空气时发生折射，人眼逆着折射光线看到的是鱼的虚像，位置比实际鱼浅；最后分析潜水员在水下看岸上眼睛的情况：岸上眼睛反射的光从空气斜射入水中时发生折射，潜水员逆着折射光线看到的虚像位置比实际眼睛高一些。
【解析】
1. 小明刺不到鱼：鱼反射的光线由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到的是鱼的虚像，该虚像位置比鱼的实际位置浅，因此小明刺向看到的鱼（虚像）无法刺中，这一现象是光的折射导致的。
2. 潜水员看岸上的眼睛：小明眼睛反射的光线从空气斜射入水中时发生折射，折射角小于入射角，折射光线向法线偏折，潜水员逆着折射光线看去，看到的是小明眼睛的虚像，该虚像位置比小明眼睛的实际位置高一些。
【答案】
折射；浅；高一些
【知识点】
光的折射现象、光的折射规律
【点评】
本题结合生活实际场景，考查光的折射规律的应用，需要理解不同介质间光线折射时像的位置变化，是光学部分的基础题型，注重理论联系实际，帮助学生将光学知识与生活现象结合。
【难度系数】
0.6

3.一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成$37°$角，如图所示。若反射光线与折射光线的夹角为$83°$，则反射角的大小为，折射角的大小为。

3.$53°$ $44°$
【解析】由题图可知,入射光线与水面的夹角为 $37°$,所以入射角为 $90° - 37° = 53°$,反射角等于入射角,为 $53°$。又因为反射光线与折射光线的夹角为 $83°$,所以折射角与界面的夹角等于 $83° - 37° = 46°$,折射角等于 $90° - 46° = 44°$。

【分析】
要解决本题，需结合光的反射定律和折射规律分析：首先明确入射角、反射角、折射角均为光线与法线的夹角（法线垂直于液面），而非光线与液面的夹角；先根据入射光线与液面的夹角算出入射角，再由反射定律得到反射角；最后利用反射光线与折射光线的夹角，结合几何关系算出折射角。
【解析】
1. 计算入射角：入射光线与液面成37°角，法线垂直于液面，因此入射角 = 90° - 37° = 53°；
2. 根据光的反射定律，反射角等于入射角，故反射角为53°；
3. 计算折射角：反射光线与液面的夹角等于入射光线与液面的夹角，即37°；已知反射光线与折射光线的夹角为83°，则折射光线与液面的夹角 = 83° - 37° = 46°；因此折射角 = 90° - 46° = 44°。
【答案】
53°；44°
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光的反射和折射的基础应用，核心是区分“光线与界面的夹角”和“光线与法线的夹角”，利用几何关系推导角度，属于光学基础题，需牢记反射角等于入射角的规律。
【难度系数】
0.5

4.(2024,上海)有一束光从空气中斜射入平静的水面时,若入射角为60°,则折射角为()。

A.0°
B.40°
C.60°
D.90°

4.B
【解析】一束光从空气中斜射入平静的水面,入射角为 $60°$,光从空气斜射入水中,折射角小于入射角,即折射角小于 $60°$,故选项 B 符合题意。

【分析】
要解决这道题，需回忆光的折射规律：当光从空气斜射入水或其他透明介质时，折射光线向法线偏折，折射角小于入射角；若光垂直入射，折射角等于0°。本题中光从空气斜射入水面，入射角为60°，属于斜射，因此折射角应小于60°，据此分析选项即可得出答案。
【解析】
根据光的折射规律，光从空气斜射入水中时，折射角小于入射角。已知入射角为60°，则折射角需小于60°。逐一分析选项：A选项0°是光垂直入射时的折射角，不符合题意；B选项40°小于60°，符合折射规律；C选项60°等于入射角，不符合斜射时的折射特点；D选项90°不符合折射的实际情况，故正确答案为B。
【答案】
B
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的基础应用，属于简单题，只要牢记光从空气斜射入其他介质时折射角小于入射角的规律，就能快速选出正确答案。
【难度系数】
0.7
