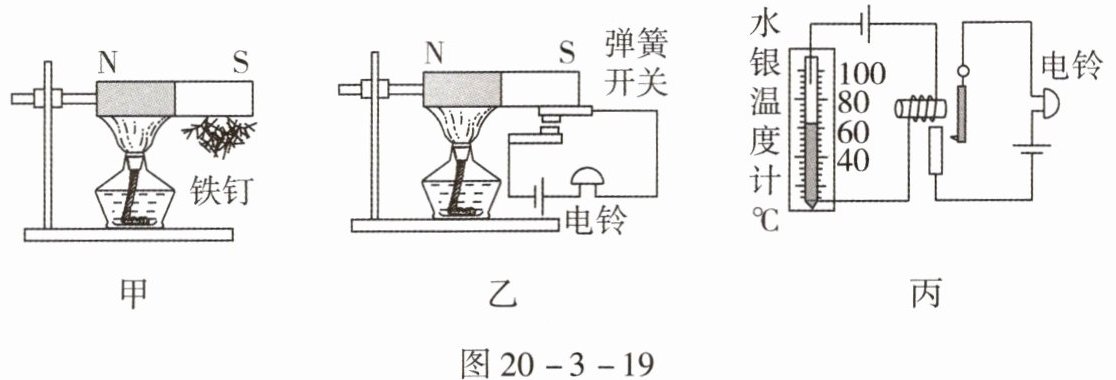

7.(2024,渭南)电饭锅的发热板中间安装有磁钢限温器可防止干烧,这个限温器里面有感温磁钢和永久磁体。当水煮干后,温度升到103 ℃时,永久磁体被里面的弹簧下压而分开,切断电路,那么磁体的磁性强弱与温度有怎样的关系呢?探究小组的同学设计了如图20-3-19甲所示的装置进行探究。

(1)实验过程中通过观察反映磁体磁性的强弱。

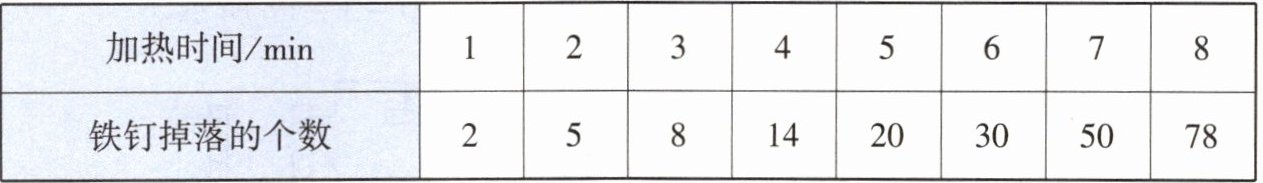

(2)探究小组的同学进行了实验,并记录了加热时间和掉落的铁钉数如下表:

他们对数据进行分析,得出结论:。
(3)根据这一结论,同学们大胆设计了两个温度报警器,如图20-3-19乙、丙所示。图20-3-19(选填“乙”或“丙”)设计较好,说明原因:。

7.(1)吸引铁钉的数量
(2)加热时间越长,掉落的铁钉数越多,磁体的磁性越弱
(3)丙 图丙设计可以设定具体的报警温度

【分析】
本题围绕磁体磁性与温度的关系展开探究，采用转换法将不易直接观察的磁性强弱转化为吸引铁钉的数量体现；通过分析实验数据推导磁性与温度的关系；再结合结论对比两个温度报警器的设计优劣，需明确转换法的应用、实验数据的分析逻辑及物理知识的实际应用。
【解析】
(1) 磁体的磁性强弱无法直接观察，实验中利用转换法，通过观察吸引铁钉的数量来反映磁体磁性的强弱，吸引铁钉数量越多，说明磁体磁性越强，反之越弱。
(2) 分析表格数据可知：加热时间越长，对应温度越高，掉落的铁钉数越多，说明磁体吸引的铁钉越少，即磁体的磁性越弱，因此得出结论：温度越高，磁体的磁性越弱。
(3) 结合上述结论分析报警器：乙装置只能在温度达到某一值时断开电路，无法设定具体报警温度；丙装置可通过调整磁体位置等方式设定具体报警温度，因此丙设计较好。
【答案】
(1) 吸引铁钉的数量；(2) 温度越高，磁体的磁性越弱；(3) 丙；图丙设计可以设定具体的报警温度
【知识点】
磁性强弱的影响因素、转换法、温度与磁性的关系
【点评】
本题结合生活中电饭锅的磁钢限温器，考查转换法的应用、实验数据分析及物理知识的实际应用，将抽象的磁性强弱转化为直观的铁钉数量，体现了物理实验的研究方法，同时培养了学生运用物理知识解决实际问题的能力。
【难度系数】
0.7
