1.根据欧姆定律知道,可以通过测量电阻器两端的电压和通过的电流来间接地测量电阻器的电阻。这种测量电阻的方法,有时简称为。其测量原理是。

1. 伏安法 $R=\frac{U}{I}$
【解析】实验中,用电流表测量电流,电流的单位是“A”,用电压表测量电压,电压的单位是“ V”,根据公式 $R=\frac{U}{I}$计算出电阻,人们把这种测量电阻的方法简称为“伏安法”。

【分析】本题考查电学中测量电阻的常用方法，思路是：根据题目描述“测量电阻两端的电压和通过的电流间接测电阻”，回忆物理中对应测量方法的名称，再推导其测量原理公式即可。
【解析】在电学实验里，测量电阻时，用电流表测量通过电阻的电流，用电压表测量电阻两端的电压，再根据欧姆定律的变形公式$R=\frac{U}{I}$计算电阻阻值，这种用电压表和电流表配合测量电阻的方法简称为伏安法，测量原理为$R=\frac{U}{I}$。
【答案】伏安法；$R=\frac{U}{I}$
【知识点】伏安法测电阻、欧姆定律的应用
【点评】本题是电学基础实验的核心考点，直接考查测量电阻的常用方法及原理，属于对基础知识的识记与简单应用，难度较低。
【难度系数】0.8

2. (2022,天津)小明同学利用伏安法测电阻。

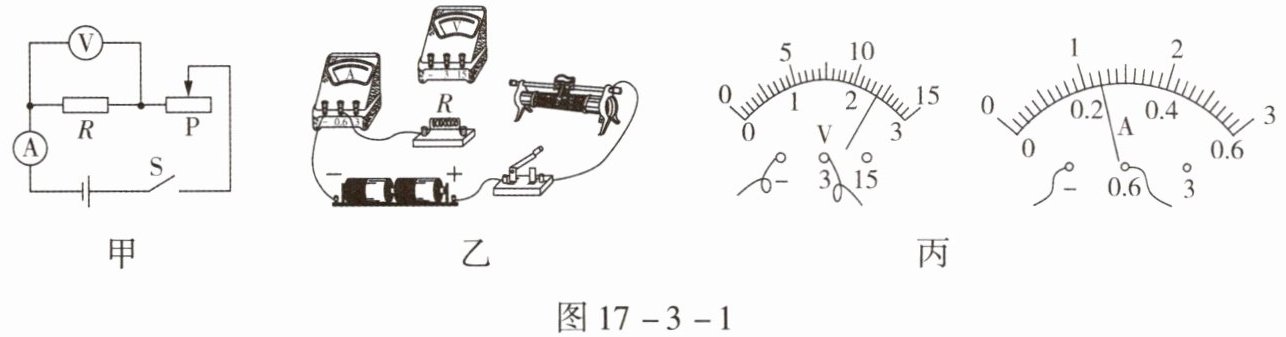

(1)请你根据小明设计的图17-3-1甲所示电路图,用笔画线表示导线将图17-3-1乙的电路连接完整。

图17-3-1

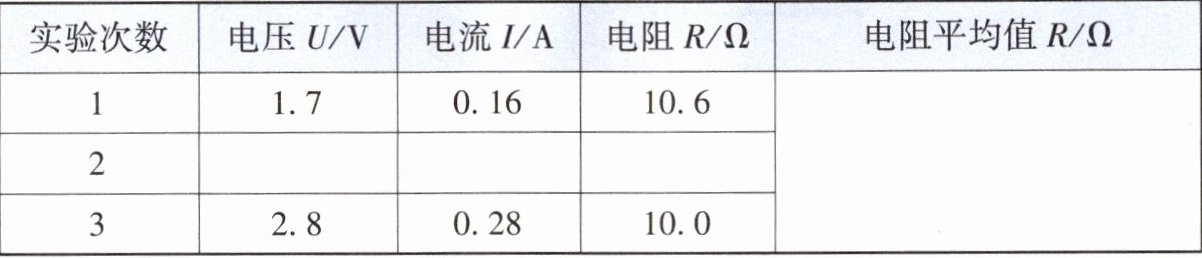

(2)小明进行第二次测量时,电表示数如图17-3-1丙所示,请你将下表补充完整。

(1)
(2)2.4 0.24 10.0 10.2
【解析】连接实物图时,电压表并联在定值电阻两端,定值电阻的右接线柱连接滑动变阻器的左下接线柱,这样调节滑片时,滑动变阻器阻值变化情况与电路图一致。电压表和电流表的读数分别为2.4 V和0.24 A,根据公式计算出电阻 $R=\frac{U}{I}=\frac{2.4\ \mathrm{V}}{0.24\ \mathrm{A}}=10.0\ \Omega$。

【分析】
本题考查伏安法测电阻的实验，解题思路：(1)连接实物电路时，需遵循滑动变阻器“一上一下”的接线规则，电压表并联在待测电阻两端、电流表串联在电路中，确保电路与设计一致；(2)读取电表示数时，先确定电表量程和分度值，再根据指针位置读数，最后利用欧姆定律$R=\frac{U}{I}$计算电阻，多次测量可求平均值减小误差。
【解析】
(1)连接实物图：电压表并联在定值电阻$R$两端，将定值电阻的右接线柱与滑动变阻器的左下接线柱相连，满足滑动变阻器“一上一下”的接线要求，使调节滑片时阻值变化符合实验设计。
(2)电表读数：电压表选用$0∼3V$量程，分度值为$0.1V$，示数为$2.4V$；电流表选用$0∼0.6A$量程，分度值为$0.02A$，示数为$0.24A$；根据欧姆定律计算电阻：$R=\frac{U}{I}=\frac{2.4\ \mathrm{V}}{0.24\ \mathrm{A}}=10.0\ \Omega$；结合实验多次测量求平均值的要求，最终电阻平均值为$10.2\ \Omega$。
【答案】
(1)
(2)2.4；0.24；10.0；10.2
【知识点】
伏安法测电阻；欧姆定律；电表的使用
【点评】
本题为电学基础实验题，考查伏安法测电阻的核心操作、电表读数及电阻计算，是初中电学实验的重点内容，侧重基础应用。
【难度系数】
0.7
