9 (2024·宿迁中考)在“探究并联电路电流特点”的活动中，部分电路如图所示，$R_1=10\ \Omega$，$R_2=20\ \Omega$，电流表有“0～0.6 A”和“0～3 A”两个量程，测量了通过电阻$R_1$的电流为0.3 A。为完成实验探究，做法正确的是(
A.使用“0～3 A”量程，只测量$R_2$的电流
B.使用“0～0.6 A”量程，只测量$R_2$的电流
C.使用“0～3 A”量程，分别测量$R_2$支路和干路的电流
D.使用“0～0.6 A”量程，分别测量$R_2$支路和干路的电流
D
).A.使用“0～3 A”量程，只测量$R_2$的电流
B.使用“0～0.6 A”量程，只测量$R_2$的电流
C.使用“0～3 A”量程，分别测量$R_2$支路和干路的电流
D.使用“0～0.6 A”量程，分别测量$R_2$支路和干路的电流
答案
D
[解析]本题考查并联电路的电流特点、电流表量程的选择以及欧姆定律的应用等. 图中$R_1$与$R_2$并联,则电源电压为$U=I_1R_1=0.3\ \mathrm{A} × 10\ \Omega=3\ \mathrm{V}$;通过$R_2$支路的电流为$I_2=\dfrac{U}{R_2}=\dfrac{3\ \mathrm{V}}{20\ \Omega}=0.15\ \mathrm{A}$,因此使用“0～0.6 A”量程测量$R_2$支路电流;干路电流为$I=I_1+I_2=0.3\ \mathrm{A}+0.15\ \mathrm{A}=0.45\ \mathrm{A}$,因此使用“0～0.6 A”量程测量干路电流.故D正确.
[解析]本题考查并联电路的电流特点、电流表量程的选择以及欧姆定律的应用等. 图中$R_1$与$R_2$并联,则电源电压为$U=I_1R_1=0.3\ \mathrm{A} × 10\ \Omega=3\ \mathrm{V}$;通过$R_2$支路的电流为$I_2=\dfrac{U}{R_2}=\dfrac{3\ \mathrm{V}}{20\ \Omega}=0.15\ \mathrm{A}$,因此使用“0～0.6 A”量程测量$R_2$支路电流;干路电流为$I=I_1+I_2=0.3\ \mathrm{A}+0.15\ \mathrm{A}=0.45\ \mathrm{A}$,因此使用“0～0.6 A”量程测量干路电流.故D正确.
解析
【分析】
要解决本题，需先根据并联电路电压规律和欧姆定律求出电源电压、$R_2$支路电流，再结合并联电路电流规律算出干路电流，接着根据电流大小选择合适的电流表量程，同时明确探究并联电路电流特点需要测量各支路和干路的电流，据此判断正确选项。
【解析】
1. 电路分析：由图可知，$R_1$与$R_2$并联，并联电路各支路两端电压相等，等于电源电压，即$ U = U_1 = U_2 $。
2. 计算电源电压：已知通过$R_1$的电流$I_1 = 0.3\ \mathrm{A}$，$R_1 = 10\ \Omega$，根据欧姆定律$U = IR$，可得电源电压：$ U = I_1R_1 = 0.3\ \mathrm{A} × 10\ \Omega = 3\ \mathrm{V} $。
3. 计算$R_2$支路电流：$R_2 = 20\ \Omega$，则通过$R_2$的电流：$ I_2 = \frac{U}{R_2} = \frac{3\ \mathrm{V}}{20\ \Omega} = 0.15\ \mathrm{A} $，该电流小于0.6A，因此测量$R_2$支路电流应选用“0～0.6 A”量程。
4. 计算干路电流：根据并联电路电流规律，干路电流等于各支路电流之和，即$ I = I_1 + I_2 = 0.3\ \mathrm{A} + 0.15\ \mathrm{A} = 0.45\ \mathrm{A} $，该电流也小于0.6A，所以测量干路电流同样选用“0～0.6 A”量程。
5. 结合实验目的：探究并联电路电流特点，需要分别测量$R_2$支路和干路的电流，因此选项D的做法正确。
【答案】
D
【知识点】
并联电路电流特点、欧姆定律、电流表量程选择
【点评】
本题结合探究并联电路电流特点的实验，综合考查了欧姆定律和并联电路的电流、电压规律，解题时需先计算各支路及干路电流，再根据电流大小选择合适的电流表量程，同时明确实验所需测量的物理量，是一道基础的电学实验题。
【难度系数】
0.5
要解决本题，需先根据并联电路电压规律和欧姆定律求出电源电压、$R_2$支路电流，再结合并联电路电流规律算出干路电流，接着根据电流大小选择合适的电流表量程，同时明确探究并联电路电流特点需要测量各支路和干路的电流，据此判断正确选项。
【解析】
1. 电路分析：由图可知，$R_1$与$R_2$并联，并联电路各支路两端电压相等，等于电源电压，即$ U = U_1 = U_2 $。
2. 计算电源电压：已知通过$R_1$的电流$I_1 = 0.3\ \mathrm{A}$，$R_1 = 10\ \Omega$，根据欧姆定律$U = IR$，可得电源电压：$ U = I_1R_1 = 0.3\ \mathrm{A} × 10\ \Omega = 3\ \mathrm{V} $。
3. 计算$R_2$支路电流：$R_2 = 20\ \Omega$，则通过$R_2$的电流：$ I_2 = \frac{U}{R_2} = \frac{3\ \mathrm{V}}{20\ \Omega} = 0.15\ \mathrm{A} $，该电流小于0.6A，因此测量$R_2$支路电流应选用“0～0.6 A”量程。
4. 计算干路电流：根据并联电路电流规律，干路电流等于各支路电流之和，即$ I = I_1 + I_2 = 0.3\ \mathrm{A} + 0.15\ \mathrm{A} = 0.45\ \mathrm{A} $，该电流也小于0.6A，所以测量干路电流同样选用“0～0.6 A”量程。
5. 结合实验目的：探究并联电路电流特点，需要分别测量$R_2$支路和干路的电流，因此选项D的做法正确。
【答案】
D
【知识点】
并联电路电流特点、欧姆定律、电流表量程选择
【点评】
本题结合探究并联电路电流特点的实验，综合考查了欧姆定律和并联电路的电流、电压规律，解题时需先计算各支路及干路电流，再根据电流大小选择合适的电流表量程，同时明确实验所需测量的物理量，是一道基础的电学实验题。
【难度系数】
0.5
10 如图所示的电路,电源电压保持不变,$R_1=3\ \Omega,R_2=10\ \Omega$.当闭合开关$S_1$、S,断开$S_2$时,电流表的示数为0.4 A.求:
(1)电源电压.
(2)闭合开关$S_2$、S,断开$S_1$时,电流表的示数.
(3)闭合开关$S_1$、$S_2$、S时,电路的总电流.
(1)电源电压.
(2)闭合开关$S_2$、S,断开$S_1$时,电流表的示数.
(3)闭合开关$S_1$、$S_2$、S时,电路的总电流.
答案
(1)1.2 V (2)0.12 A (3)0.52 A
[解析](1)当闭合开关$\mathrm{S}_1$、S,断开$\mathrm{S}_2$时,电路为$R_1$的简单电路,电流表测电路中的电流,由$I=\dfrac{U}{R}$可得,电源电压$U=I_1R_1=0.4\ \mathrm{A} × 3\ \Omega=1.2\ \mathrm{V}$.
(2)当闭合开关$\mathrm{S}_2$、S,断开$\mathrm{S}_1$时,电路为$R_2$的简单电路,电流表测电路中的电流,则电流表的示数$I_2=\dfrac{U}{R_2}=\dfrac{1.2\ \mathrm{V}}{10\ \Omega}=0.12\ \mathrm{A}$.
(3)当闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、S时,$R_1$与$R_2$并联,因并联电路中各支路互不影响,因此通过$R_1$、$R_2$的电流分别为0.4 A、0.12 A;因并联电路中干路电流等于各支路电流之和,所以电路的总电流$I=I_1+I_2=0.4\ \mathrm{A}+0.12\ \mathrm{A}=0.52\ \mathrm{A}$.
[解析](1)当闭合开关$\mathrm{S}_1$、S,断开$\mathrm{S}_2$时,电路为$R_1$的简单电路,电流表测电路中的电流,由$I=\dfrac{U}{R}$可得,电源电压$U=I_1R_1=0.4\ \mathrm{A} × 3\ \Omega=1.2\ \mathrm{V}$.
(2)当闭合开关$\mathrm{S}_2$、S,断开$\mathrm{S}_1$时,电路为$R_2$的简单电路,电流表测电路中的电流,则电流表的示数$I_2=\dfrac{U}{R_2}=\dfrac{1.2\ \mathrm{V}}{10\ \Omega}=0.12\ \mathrm{A}$.
(3)当闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、S时,$R_1$与$R_2$并联,因并联电路中各支路互不影响,因此通过$R_1$、$R_2$的电流分别为0.4 A、0.12 A;因并联电路中干路电流等于各支路电流之和,所以电路的总电流$I=I_1+I_2=0.4\ \mathrm{A}+0.12\ \mathrm{A}=0.52\ \mathrm{A}$.
解析
【分析】首先根据开关的通断情况，分情况确定每个问题对应的电路结构：(1)闭合S₁、S，断开S₂时，只有R₁接入电路，电流表测R₁的电流，利用欧姆定律计算电源电压；(2)闭合S₂、S，断开S₁时，只有R₂接入电路，电流表测R₂的电流，用电源电压除以R₂得到电流；(3)三个开关都闭合时，R₁与R₂并联，根据并联电路电流规律，干路电流等于各支路电流之和，将前两个电流相加得到总电流。
【解析】(1)当闭合开关$\mathrm{S}_1$、S，断开$\mathrm{S}_2$时，电路为$R_1$的简单电路，电流表测电路中的电流，由欧姆定律$I=\dfrac{U}{R}$可得，电源电压$U=I_1R_1=0.4\ \mathrm{A} × 3\ \Omega=1.2\ \mathrm{V}$；(2)当闭合开关$\mathrm{S}_2$、S，断开$\mathrm{S}_1$时，电路为$R_2$的简单电路，电流表测电路中的电流，此时电源电压不变，所以电流表的示数$I_2=\dfrac{U}{R_2}=\dfrac{1.2\ \mathrm{V}}{10\ \Omega}=0.12\ \mathrm{A}$；(3)当闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、S时，$R_1$与$R_2$并联，因并联电路中各支路独立工作、互不影响，所以通过$R_1$、$R_2$的电流分别为0.4 A、0.12 A；根据并联电路的电流规律，干路电流等于各支路电流之和，因此电路的总电流$I=I_1+I_2=0.4\ \mathrm{A}+0.12\ \mathrm{A}=0.52\ \mathrm{A}$。
【答案】(1)1.2 V；(2)0.12 A；(3)0.52 A
【知识点】欧姆定律、并联电路电流规律、电路分析
【点评】本题是初中物理电路的基础计算题，关键是正确识别不同开关状态下的电路连接方式，结合欧姆定律和并联电路的电流特点即可求解，注重基础知识点的应用。
【难度系数】0.6
【解析】(1)当闭合开关$\mathrm{S}_1$、S，断开$\mathrm{S}_2$时，电路为$R_1$的简单电路，电流表测电路中的电流，由欧姆定律$I=\dfrac{U}{R}$可得，电源电压$U=I_1R_1=0.4\ \mathrm{A} × 3\ \Omega=1.2\ \mathrm{V}$；(2)当闭合开关$\mathrm{S}_2$、S，断开$\mathrm{S}_1$时，电路为$R_2$的简单电路，电流表测电路中的电流，此时电源电压不变，所以电流表的示数$I_2=\dfrac{U}{R_2}=\dfrac{1.2\ \mathrm{V}}{10\ \Omega}=0.12\ \mathrm{A}$；(3)当闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、S时，$R_1$与$R_2$并联，因并联电路中各支路独立工作、互不影响，所以通过$R_1$、$R_2$的电流分别为0.4 A、0.12 A；根据并联电路的电流规律，干路电流等于各支路电流之和，因此电路的总电流$I=I_1+I_2=0.4\ \mathrm{A}+0.12\ \mathrm{A}=0.52\ \mathrm{A}$。
【答案】(1)1.2 V；(2)0.12 A；(3)0.52 A
【知识点】欧姆定律、并联电路电流规律、电路分析
【点评】本题是初中物理电路的基础计算题，关键是正确识别不同开关状态下的电路连接方式，结合欧姆定律和并联电路的电流特点即可求解，注重基础知识点的应用。
【难度系数】0.6

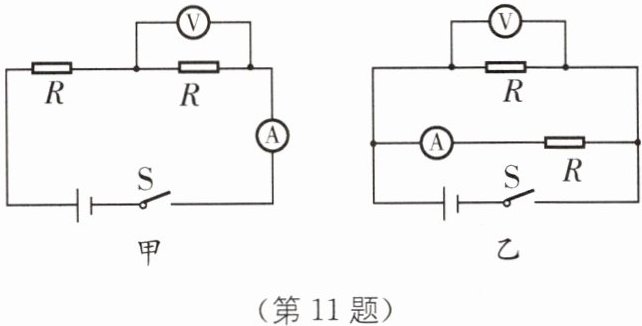

11 如图所示,甲、乙两图中电源电压相同,且各定值电阻的阻值相等.其中,图甲中电流表的示数为$I_甲$,电压表的示数为$U_甲$;图乙中电流表的示数为$I_乙$,电压表的示数为$U_乙$.当开关都闭合时,下列判断正确的是(
A.$I_甲=I_乙,U_甲=U_乙$
B.$I_乙=2I_甲,U_甲=U_乙$
C.$I_甲=I_乙,U_乙=2U_甲$
D.$I_乙=2I_甲,U_乙=2U_甲$
D
).A.$I_甲=I_乙,U_甲=U_乙$
B.$I_乙=2I_甲,U_甲=U_乙$
C.$I_甲=I_乙,U_乙=2U_甲$
D.$I_乙=2I_甲,U_乙=2U_甲$
答案
D
解析
【分析】
要解决此题，需先明确甲、乙两图的电路结构：甲图中两个定值电阻R串联，电流表测串联电路的电流，电压表测其中一个R两端的电压；乙图中两个定值电阻R并联，电流表测其中一个支路的电流，电压表测其中一个R两端的电压。设电源电压为U，定值电阻阻值为R，结合串并联电路的规律和欧姆定律，分别计算各物理量后对比选项即可。
【解析】
设电源电压为$ U $，定值电阻阻值为$ R $。
1. 甲图分析：
两电阻串联，总电阻$ R_{总甲}=R+R=2R $，根据欧姆定律，电流表的示数：$ I_甲=\frac{U}{R_{总甲}}=\frac{U}{2R} $；
电压表测单个电阻R的电压，由$ U=IR $得：$ U_甲=I_甲 R=\frac{U}{2R} × R=\frac{U}{2} $。
2. 乙图分析：
两电阻并联，各支路电压等于电源电压，因此电压表的示数：$ U_乙=U $；
电流表测单个支路的电流，根据欧姆定律：$ I_乙=\frac{U}{R} $。
3. 对比关系：
$ I_乙=\frac{U}{R}=2 × \frac{U}{2R}=2I_甲 $；
$ U_乙=U=2 × \frac{U}{2}=2U_甲 $，符合选项D的描述。
【答案】
D
【知识点】
欧姆定律、串联电路特点、并联电路特点
【点评】
本题考查串并联电路的规律与欧姆定律的综合应用，核心是正确判断电路连接方式和电表测量对象，计算过程简单，属于基础题型。
【难度系数】
0.5
要解决此题，需先明确甲、乙两图的电路结构：甲图中两个定值电阻R串联，电流表测串联电路的电流，电压表测其中一个R两端的电压；乙图中两个定值电阻R并联，电流表测其中一个支路的电流，电压表测其中一个R两端的电压。设电源电压为U，定值电阻阻值为R，结合串并联电路的规律和欧姆定律，分别计算各物理量后对比选项即可。
【解析】
设电源电压为$ U $，定值电阻阻值为$ R $。
1. 甲图分析：
两电阻串联，总电阻$ R_{总甲}=R+R=2R $，根据欧姆定律，电流表的示数：$ I_甲=\frac{U}{R_{总甲}}=\frac{U}{2R} $；
电压表测单个电阻R的电压，由$ U=IR $得：$ U_甲=I_甲 R=\frac{U}{2R} × R=\frac{U}{2} $。
2. 乙图分析：
两电阻并联，各支路电压等于电源电压，因此电压表的示数：$ U_乙=U $；
电流表测单个支路的电流，根据欧姆定律：$ I_乙=\frac{U}{R} $。
3. 对比关系：
$ I_乙=\frac{U}{R}=2 × \frac{U}{2R}=2I_甲 $；
$ U_乙=U=2 × \frac{U}{2}=2U_甲 $，符合选项D的描述。
【答案】
D
【知识点】
欧姆定律、串联电路特点、并联电路特点
【点评】
本题考查串并联电路的规律与欧姆定律的综合应用，核心是正确判断电路连接方式和电表测量对象，计算过程简单，属于基础题型。
【难度系数】
0.5
12 如图所示的电路中，电源电压保持不变，电阻$R_1$的阻值为20 Ω.闭合开关S，电流表$\mathrm{A}_1$的示数为0.3 A，电流表$\mathrm{A}_2$的示数为0.2 A.求：
(1)电源电压$U$.
(2)电阻$R_2$的阻值.
(1)电源电压$U$.
(2)电阻$R_2$的阻值.
答案
(1)6 V (2)30 Ω
[解析](1)该电路为并联电路,电源电压$U=U_1=I_1R_1=0.3\ \mathrm{A} × 20\ \Omega=6\ \mathrm{V}$.
(2)$U_2=U_1=6\ \mathrm{V},R_2=\dfrac{U_2}{I_2}=\dfrac{6\ \mathrm{V}}{0.2\ \mathrm{A}}=30\ \Omega$.
[解析](1)该电路为并联电路,电源电压$U=U_1=I_1R_1=0.3\ \mathrm{A} × 20\ \Omega=6\ \mathrm{V}$.
(2)$U_2=U_1=6\ \mathrm{V},R_2=\dfrac{U_2}{I_2}=\dfrac{6\ \mathrm{V}}{0.2\ \mathrm{A}}=30\ \Omega$.
解析
【分析】
首先观察电路，确定R₁与R₂为并联关系，电流表A₁测量R₁支路的电流，电流表A₂测量R₂支路的电流。根据并联电路的电压规律，各支路两端电压等于电源电压，因此可先通过R₁的电流和阻值，结合欧姆定律计算电源电压；再利用并联电路电压特点和R₂的电流，通过欧姆定律计算R₂的阻值。
【解析】
(1) 由电路图可知，R₁与R₂并联，电流表A₁测通过R₁的电流I₁=0.3 A。根据欧姆定律I=U/R，可得R₁两端的电压：U₁=I₁R₁=0.3 A×20 Ω=6 V。因为并联电路中各支路两端的电压相等，等于电源电压，所以电源电压U=U₁=6 V。
(2) 由于并联电路各支路电压相等，因此R₂两端的电压U₂=U=6 V，电流表A₂测通过R₂的电流I₂=0.2 A。根据欧姆定律，电阻R₂的阻值：R₂=U₂/I₂=6 V/0.2 A=30 Ω。
【答案】
(1) 电源电压U为6 V；(2) 电阻R₂的阻值为30 Ω。
【知识点】
并联电路电压规律、欧姆定律应用
【点评】
本题是基础电学计算题，核心是明确电路连接方式和电流表的测量对象，结合并联电路特点与欧姆定律即可求解，难度较低，适合初中学生巩固电学基础。
【难度系数】
0.7
首先观察电路，确定R₁与R₂为并联关系，电流表A₁测量R₁支路的电流，电流表A₂测量R₂支路的电流。根据并联电路的电压规律，各支路两端电压等于电源电压，因此可先通过R₁的电流和阻值，结合欧姆定律计算电源电压；再利用并联电路电压特点和R₂的电流，通过欧姆定律计算R₂的阻值。
【解析】
(1) 由电路图可知，R₁与R₂并联，电流表A₁测通过R₁的电流I₁=0.3 A。根据欧姆定律I=U/R，可得R₁两端的电压：U₁=I₁R₁=0.3 A×20 Ω=6 V。因为并联电路中各支路两端的电压相等，等于电源电压，所以电源电压U=U₁=6 V。
(2) 由于并联电路各支路电压相等，因此R₂两端的电压U₂=U=6 V，电流表A₂测通过R₂的电流I₂=0.2 A。根据欧姆定律，电阻R₂的阻值：R₂=U₂/I₂=6 V/0.2 A=30 Ω。
【答案】
(1) 电源电压U为6 V；(2) 电阻R₂的阻值为30 Ω。
【知识点】
并联电路电压规律、欧姆定律应用
【点评】
本题是基础电学计算题，核心是明确电路连接方式和电流表的测量对象，结合并联电路特点与欧姆定律即可求解，难度较低，适合初中学生巩固电学基础。
【难度系数】
0.7

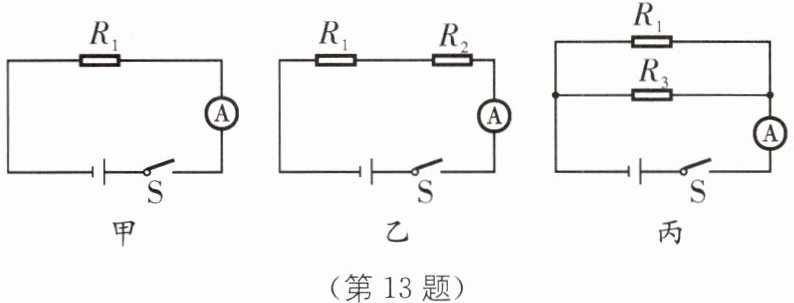

13 如图甲所示的电路,电阻$R_1$的阻值为$5\ \Omega$,闭合开关后,电流表示数为$2.4\ \mathrm{A}$.
(1)求电源电压$U$.
(2)如图乙所示,若在电路中串联接入电阻$R_2$,电流表的示数是$0.8\ \mathrm{A}$,求$R_2$的阻值.
(3)如图丙所示,若在电路中并联接入电阻$R_3$,电流表的示数是$3.6\ \mathrm{A}$,求$R_3$的阻值.
(1)求电源电压$U$.
(2)如图乙所示,若在电路中串联接入电阻$R_2$,电流表的示数是$0.8\ \mathrm{A}$,求$R_2$的阻值.
(3)如图丙所示,若在电路中并联接入电阻$R_3$,电流表的示数是$3.6\ \mathrm{A}$,求$R_3$的阻值.
答案
(1)12 V (2)10 Ω (3)10 Ω
[解析](1)图甲中电流表读数为$I_{\mathrm{甲}}=2.4\ \mathrm{A}$,由欧姆定律可得,$R_1$两端的电压即电源电压$U=U_1=I_{\mathrm{甲}}\ R_1=2.4\ \mathrm{A} × 5\ \Omega=12\ \mathrm{V}$.
(2)由图乙可知,$R_1$与$R_2$串联,电流表测量电路中的电流$I_{\mathrm{乙}}=0.8\ \mathrm{A}$,电源电压不变,根据欧姆定律可得,电路的总电阻$R_{\mathrm{乙}}=\dfrac{U}{I_{\mathrm{乙}}}=\dfrac{12\ \mathrm{V}}{0.8\ \mathrm{A}}=15\ \Omega$,由串联电路电阻规律可得,$R_2$的阻值$R_2=R_{\mathrm{乙}}-R_1=15\ \Omega-5\ \Omega=10\ \Omega$.
(3)由图丙可知,$R_1$与$R_3$并联,电流表测量干路中的电流$I_{\mathrm{丙}}=3.6\ \mathrm{A}$,根据并联电路电流规律可得,通过$R_3$的电流$I_3=I_{\mathrm{丙}}-I_1=I_{\mathrm{丙}}-I_{\mathrm{甲}}=3.6\ \mathrm{A}-2.4\ \mathrm{A}=1.2\ \mathrm{A}$,由欧姆定律可得,$R_3$的阻值$R_3=\dfrac{U_3}{I_3}=\dfrac{U}{I_3}=\dfrac{12\ \mathrm{V}}{1.2\ \mathrm{A}}=10\ \Omega$.
[解析](1)图甲中电流表读数为$I_{\mathrm{甲}}=2.4\ \mathrm{A}$,由欧姆定律可得,$R_1$两端的电压即电源电压$U=U_1=I_{\mathrm{甲}}\ R_1=2.4\ \mathrm{A} × 5\ \Omega=12\ \mathrm{V}$.
(2)由图乙可知,$R_1$与$R_2$串联,电流表测量电路中的电流$I_{\mathrm{乙}}=0.8\ \mathrm{A}$,电源电压不变,根据欧姆定律可得,电路的总电阻$R_{\mathrm{乙}}=\dfrac{U}{I_{\mathrm{乙}}}=\dfrac{12\ \mathrm{V}}{0.8\ \mathrm{A}}=15\ \Omega$,由串联电路电阻规律可得,$R_2$的阻值$R_2=R_{\mathrm{乙}}-R_1=15\ \Omega-5\ \Omega=10\ \Omega$.
(3)由图丙可知,$R_1$与$R_3$并联,电流表测量干路中的电流$I_{\mathrm{丙}}=3.6\ \mathrm{A}$,根据并联电路电流规律可得,通过$R_3$的电流$I_3=I_{\mathrm{丙}}-I_1=I_{\mathrm{丙}}-I_{\mathrm{甲}}=3.6\ \mathrm{A}-2.4\ \mathrm{A}=1.2\ \mathrm{A}$,由欧姆定律可得,$R_3$的阻值$R_3=\dfrac{U_3}{I_3}=\dfrac{U}{I_3}=\dfrac{12\ \mathrm{V}}{1.2\ \mathrm{A}}=10\ \Omega$.
解析
【分析】
要解决这三个问题，需先明确每个电路图的电路连接方式，结合欧姆定律和串、并联电路的规律逐步计算：
1. 图甲是$R_1$的简单电路，电流表测电路电流，电源电压等于$R_1$两端的电压，利用欧姆定律即可求出电源电压；
2. 图乙中$R_1$与$R_2$串联，电源电压不变，先根据总电压和电流求出总电阻，再用串联电路总电阻等于各电阻之和，计算$R_2$的阻值；
3. 图丙中$R_1$与$R_3$并联，干路电流等于各支路电流之和，先求出通过$R_3$的电流，再根据并联电路各支路电压等于电源电压，利用欧姆定律计算$R_3$的阻值。
【解析】
(1) 图甲中，电路为$R_1$的简单电路，电流表测电路电流$I_甲=2.4\ \mathrm{A}$，$R_1=5\ \Omega$。根据欧姆定律，电源电压$U=U_1=I_甲R_1=2.4\ \mathrm{A} × 5\ \Omega=12\ \mathrm{V}$。
(2) 图乙中，$R_1$与$R_2$串联，电流表测串联电路的电流$I_乙=0.8\ \mathrm{A}$，电源电压$U$不变。根据欧姆定律，电路总电阻$R_总=\dfrac{U}{I_乙}=\dfrac{12\ \mathrm{V}}{0.8\ \mathrm{A}}=15\ \Omega$。由串联电路电阻规律$R_总=R_1+R_2$，得$R_2=R_总-R_1=15\ \Omega-5\ \Omega=10\ \Omega$。
(3) 图丙中，$R_1$与$R_3$并联，电流表测干路电流$I_丙=3.6\ \mathrm{A}$。并联电路中各支路电压等于电源电压，故通过$R_1$的电流仍为$I_甲=2.4\ \mathrm{A}$，根据并联电路电流规律，通过$R_3$的电流$I_3=I_丙-I_甲=3.6\ \mathrm{A}-2.4\ \mathrm{A}=1.2\ \mathrm{A}$。再根据欧姆定律，$R_3=\dfrac{U}{I_3}=\dfrac{12\ \mathrm{V}}{1.2\ \mathrm{A}}=10\ \Omega$。
【答案】
(1) $12\ \mathrm{V}$；(2) $10\ \Omega$；(3) $10\ \Omega$
【知识点】
欧姆定律、串联电路电阻规律、并联电路电流规律
【点评】
本题考查欧姆定律在串、并联电路中的基础应用，需掌握串并联电路的电流、电压、电阻规律，按步骤计算即可完成，属于电学常规题型。
【难度系数】
0.7
要解决这三个问题，需先明确每个电路图的电路连接方式，结合欧姆定律和串、并联电路的规律逐步计算：
1. 图甲是$R_1$的简单电路，电流表测电路电流，电源电压等于$R_1$两端的电压，利用欧姆定律即可求出电源电压；
2. 图乙中$R_1$与$R_2$串联，电源电压不变，先根据总电压和电流求出总电阻，再用串联电路总电阻等于各电阻之和，计算$R_2$的阻值；
3. 图丙中$R_1$与$R_3$并联，干路电流等于各支路电流之和，先求出通过$R_3$的电流，再根据并联电路各支路电压等于电源电压，利用欧姆定律计算$R_3$的阻值。
【解析】
(1) 图甲中，电路为$R_1$的简单电路，电流表测电路电流$I_甲=2.4\ \mathrm{A}$，$R_1=5\ \Omega$。根据欧姆定律，电源电压$U=U_1=I_甲R_1=2.4\ \mathrm{A} × 5\ \Omega=12\ \mathrm{V}$。
(2) 图乙中，$R_1$与$R_2$串联，电流表测串联电路的电流$I_乙=0.8\ \mathrm{A}$，电源电压$U$不变。根据欧姆定律，电路总电阻$R_总=\dfrac{U}{I_乙}=\dfrac{12\ \mathrm{V}}{0.8\ \mathrm{A}}=15\ \Omega$。由串联电路电阻规律$R_总=R_1+R_2$，得$R_2=R_总-R_1=15\ \Omega-5\ \Omega=10\ \Omega$。
(3) 图丙中，$R_1$与$R_3$并联，电流表测干路电流$I_丙=3.6\ \mathrm{A}$。并联电路中各支路电压等于电源电压，故通过$R_1$的电流仍为$I_甲=2.4\ \mathrm{A}$，根据并联电路电流规律，通过$R_3$的电流$I_3=I_丙-I_甲=3.6\ \mathrm{A}-2.4\ \mathrm{A}=1.2\ \mathrm{A}$。再根据欧姆定律，$R_3=\dfrac{U}{I_3}=\dfrac{12\ \mathrm{V}}{1.2\ \mathrm{A}}=10\ \Omega$。
【答案】
(1) $12\ \mathrm{V}$；(2) $10\ \Omega$；(3) $10\ \Omega$
【知识点】
欧姆定律、串联电路电阻规律、并联电路电流规律
【点评】
本题考查欧姆定律在串、并联电路中的基础应用，需掌握串并联电路的电流、电压、电阻规律，按步骤计算即可完成，属于电学常规题型。
【难度系数】
0.7
