1 如图所示，手沿水平方向拉弹簧一端，弹簧伸长。请在O点画出弹簧对手的拉力F的示意图。
答案
1.
解析
【分析】要画出弹簧对手的拉力，需明确：拉力的受力物体是手，作用点在O点；弹簧被拉长，对手的拉力方向是水平向左（弹簧要恢复原状，对手施加向左的拉力）。画力的示意图时，要确定作用点、方向，用带箭头的线段表示力，并标注力的符号。
【解析】力的示意图绘制步骤：1. 确定作用点：拉力作用在O点（手与弹簧的接触点）；2. 确定方向：水平向左；3. 从O点沿水平向左方向画带箭头的线段，在线段旁标注力的符号F。
【答案】
【知识点】力的示意图，弹力
【点评】本题考查力的示意图的画法，核心是判断弹力方向，属于基础作图题，难度较低。
【难度系数】0.7
【解析】力的示意图绘制步骤：1. 确定作用点：拉力作用在O点（手与弹簧的接触点）；2. 确定方向：水平向左；3. 从O点沿水平向左方向画带箭头的线段，在线段旁标注力的符号F。
【答案】
【知识点】力的示意图，弹力
【点评】本题考查力的示意图的画法，核心是判断弹力方向，属于基础作图题，难度较低。
【难度系数】0.7

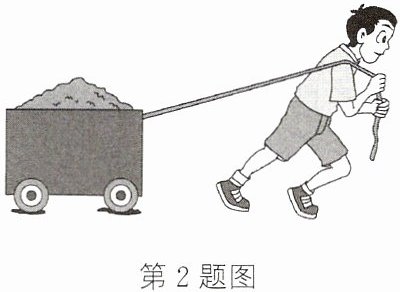

2 画出力的示意图，工人拉车的拉力$F=100\ \mathrm{N}$。
答案
2.
解析
【分析】要画出拉力的示意图，需明确力的三要素：作用点、方向、大小。拉力的作用点在小车与绳子的连接位置，方向沿绳子指向工人（斜向右上方），大小为100N，据此绘制示意图。
【解析】根据力的示意图的绘制规则：1. 确定拉力的作用点：在小车前端绳子与车的连接点；2. 确定力的方向：沿绳子斜向上（指向工人）；3. 标注力的大小：在线段旁标注$F=100\ \mathrm{N}$，最终形成拉力的示意图。
【答案】
【知识点】力的示意图
【点评】本题考查力的示意图的绘制，核心是掌握力的三要素的表示方法，属于基础作图题。
【难度系数】0.2
【解析】根据力的示意图的绘制规则：1. 确定拉力的作用点：在小车前端绳子与车的连接点；2. 确定力的方向：沿绳子斜向上（指向工人）；3. 标注力的大小：在线段旁标注$F=100\ \mathrm{N}$，最终形成拉力的示意图。
【答案】
【知识点】力的示意图
【点评】本题考查力的示意图的绘制，核心是掌握力的三要素的表示方法，属于基础作图题。
【难度系数】0.2

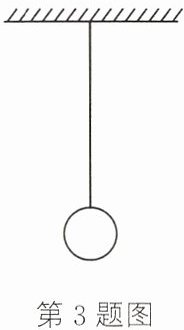

3 如图，用线将小球悬挂起来。请画出线对小球的拉力F的示意图。
答案
3.
解析
【分析】要画出线对小球的拉力，需明确拉力的三要素：作用点在小球与细线的连接位置，方向沿细线向上（拉力方向沿绳子指向绳子收缩的方向），仅需画出带箭头的线段并标注力的符号即可。解题时先确定受力物体是小球，找到作用点，再确定方向，最后规范画出示意图。
【解析】画拉力示意图的步骤：① 确定作用点：在小球与细线的接触点处；② 确定方向：沿细线竖直向上；③ 从作用点出发，沿拉力方向画一条带箭头的线段，在线段旁标注力的符号F，完成示意图。
【答案】
【知识点】力的示意图、拉力
【点评】本题考查力的示意图的基本画法，属于力学基础题型，需掌握拉力方向的特点，难度较低。
【难度系数】0.7
【解析】画拉力示意图的步骤：① 确定作用点：在小球与细线的接触点处；② 确定方向：沿细线竖直向上；③ 从作用点出发，沿拉力方向画一条带箭头的线段，在线段旁标注力的符号F，完成示意图。
【答案】
【知识点】力的示意图、拉力
【点评】本题考查力的示意图的基本画法，属于力学基础题型，需掌握拉力方向的特点，难度较低。
【难度系数】0.7

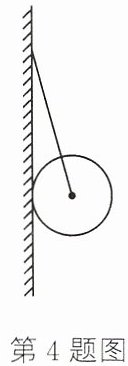

4 如图所示，用绳子将小球静止挂在竖直墙壁上，请在图中以小球为研究对象，画出小球所受弹力的示意图。
答案
4.
解析
【分析】
要画出小球所受弹力，首先确定研究对象为小球，弹力是接触力，需判断小球的接触物体：小球与绳子、竖直墙壁接触。绳子对小球的拉力沿绳子向上，墙壁对小球的支持力垂直墙壁水平向右，最终在小球重心处按方向画出弹力并标注符号即可。
【解析】
1. 确定研究对象：小球。
2. 分析接触物体：小球与绳子、竖直墙壁接触，这两个物体对小球产生弹力。
3. 确定弹力方向：绳子拉力沿绳子向上（指向绳子收缩方向）；墙壁支持力垂直竖直墙壁，水平向右。
4. 绘制示意图：在小球重心处，分别沿对应方向画出两个力，拉力标注为$F_{拉}$，支持力标注为$F_{支}$，完成弹力示意图。
【答案】
【知识点】
弹力、受力示意图
【点评】
本题考查弹力的判断与受力示意图绘制，核心是掌握弹力产生条件和方向判断，属于初中物理基础力学题，侧重考查基本受力分析能力。
【难度系数】
0.7
要画出小球所受弹力，首先确定研究对象为小球，弹力是接触力，需判断小球的接触物体：小球与绳子、竖直墙壁接触。绳子对小球的拉力沿绳子向上，墙壁对小球的支持力垂直墙壁水平向右，最终在小球重心处按方向画出弹力并标注符号即可。
【解析】
1. 确定研究对象：小球。
2. 分析接触物体：小球与绳子、竖直墙壁接触，这两个物体对小球产生弹力。
3. 确定弹力方向：绳子拉力沿绳子向上（指向绳子收缩方向）；墙壁支持力垂直竖直墙壁，水平向右。
4. 绘制示意图：在小球重心处，分别沿对应方向画出两个力，拉力标注为$F_{拉}$，支持力标注为$F_{支}$，完成弹力示意图。
【答案】
【知识点】
弹力、受力示意图
【点评】
本题考查弹力的判断与受力示意图绘制，核心是掌握弹力产生条件和方向判断，属于初中物理基础力学题，侧重考查基本受力分析能力。
【难度系数】
0.7
5 [2024吉林]如图所示，O为雪人的重心，请画出雪人受到重力的示意图。
答案
5.
解析
【分析】要画出雪人受到的重力示意图，需明确重力的三要素：作用点在题目给出的重心O处，方向始终竖直向下，用箭头表示力的方向，最后标注重力的符号G。解题时，先找到重心O，从O点沿竖直向下的方向画一条带箭头的线段，在线段旁标注G即可完成作图。
【解析】绘制重力示意图的步骤：①确定作用点：题目已给出重心O，将其作为重力的作用点；②确定方向：重力方向竖直向下，因此从O点沿竖直向下方向画一条线段；③标注方向：在线段末端画上箭头表示力的方向；④标注符号：在箭头旁标注重力的符号G，完成重力示意图的绘制。
【答案】
【知识点】重力的示意图
【点评】本题是基础作图题，考查重力示意图的绘制方法，需掌握重力三要素及作图规范，难度较低。
【难度系数】0.3
【解析】绘制重力示意图的步骤：①确定作用点：题目已给出重心O，将其作为重力的作用点；②确定方向：重力方向竖直向下，因此从O点沿竖直向下方向画一条线段；③标注方向：在线段末端画上箭头表示力的方向；④标注符号：在箭头旁标注重力的符号G，完成重力示意图的绘制。
【答案】
【知识点】重力的示意图
【点评】本题是基础作图题，考查重力示意图的绘制方法，需掌握重力三要素及作图规范，难度较低。
【难度系数】0.3
6 一只重为6 N的足球沿着如图所示的轨迹在空中运动。请用力的图示法画出它所受的重力G。
答案
6.
解析
【分析】要画出足球所受重力，需明确重力的三要素：作用点在足球的重心（球心），方向总是竖直向下，大小为6N。力的图示需结合给定标度，确定对应长度的线段，据此完成作图。
【解析】1. 确定作用点：选取足球的中心（重心）作为重力的作用点；2. 确定方向：重力方向竖直向下，沿竖直向下方向画线段；3. 确定线段长度：题目中标度为3N，重力大小为6N，因此线段长度为2倍标度长度；4. 在线段末端标注箭头，并在旁标注“G=6N”。
【答案】
【知识点】重力的三要素、力的图示
【点评】本题考查重力的图示画法，需掌握重力方向、力的图示的规范，是力学基础作图题，难度适中。
【难度系数】0.6
【解析】1. 确定作用点：选取足球的中心（重心）作为重力的作用点；2. 确定方向：重力方向竖直向下，沿竖直向下方向画线段；3. 确定线段长度：题目中标度为3N，重力大小为6N，因此线段长度为2倍标度长度；4. 在线段末端标注箭头，并在旁标注“G=6N”。
【答案】
【知识点】重力的三要素、力的图示
【点评】本题考查重力的图示画法，需掌握重力方向、力的图示的规范，是力学基础作图题，难度适中。
【难度系数】0.6

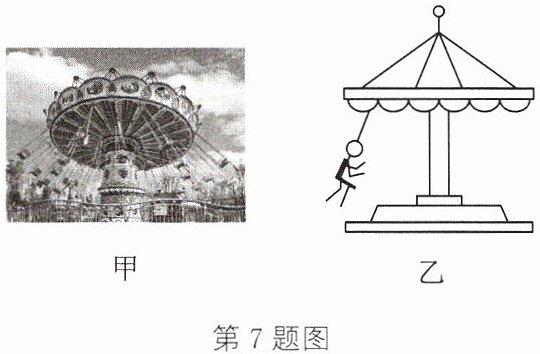

7 如图甲是游乐场里常见的旋转飞椅，它是一种极具吸引力的游乐设施，凭借其独特的设计和刺激的体验深受人们喜爱。请在图乙中画出重为500 N的人受到的重力示意图。
答案
7.
解析
【分析】要画出人受到的重力示意图，需明确重力的三要素：作用点在人的重心，方向总是竖直向下，大小为500N。画图时，从人的重心位置开始，沿竖直向下方向画一条带箭头的线段，并在线段旁标注重力的符号和大小G=500N。
【解析】1. 确定作用点：在图乙中人物的重心处；2. 确定方向：沿竖直向下方向；3. 确定大小：画出带箭头的线段，并标注G=500N，完成重力示意图的绘制。
【答案】
【知识点】重力示意图
【点评】本题考查重力示意图的绘制，属于基础作图题，需掌握重力的方向、作用点的画法，难度较低。
【难度系数】0.2
【解析】1. 确定作用点：在图乙中人物的重心处；2. 确定方向：沿竖直向下方向；3. 确定大小：画出带箭头的线段，并标注G=500N，完成重力示意图的绘制。
【答案】
【知识点】重力示意图
【点评】本题考查重力示意图的绘制，属于基础作图题，需掌握重力的方向、作用点的画法，难度较低。
【难度系数】0.2

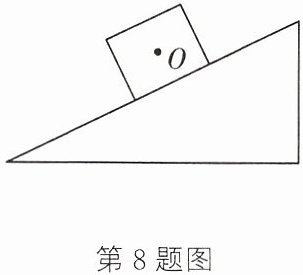

8 [2024合肥包河期末]如图所示，一个物体静止在斜面上，请在图上画出物体受到重力的示意图。(O点为物体重心)
答案
8.
解析
【分析】要画出物体重力的示意图，需明确重力的三要素：作用点在重心O点，方向始终竖直向下，用带箭头的线段表示，线段旁标注重力符号G。解题时，先确定重心位置，再沿竖直向下方向绘制带箭头的线段并标注符号即可。
【解析】1. 确定重心：图中O点为物体的重心；2. 绘制线段：从O点出发，沿竖直向下的方向画一条带箭头的线段；3. 标注符号：在线段末端标注重力的符号G。
【答案】
【知识点】重力的示意图、重力的方向
【点评】本题考查重力示意图的规范画法，属于基础作图题，核心是掌握重力方向竖直向下的特点。
【难度系数】0.3
【解析】1. 确定重心：图中O点为物体的重心；2. 绘制线段：从O点出发，沿竖直向下的方向画一条带箭头的线段；3. 标注符号：在线段末端标注重力的符号G。
【答案】
【知识点】重力的示意图、重力的方向
【点评】本题考查重力示意图的规范画法，属于基础作图题，核心是掌握重力方向竖直向下的特点。
【难度系数】0.3
