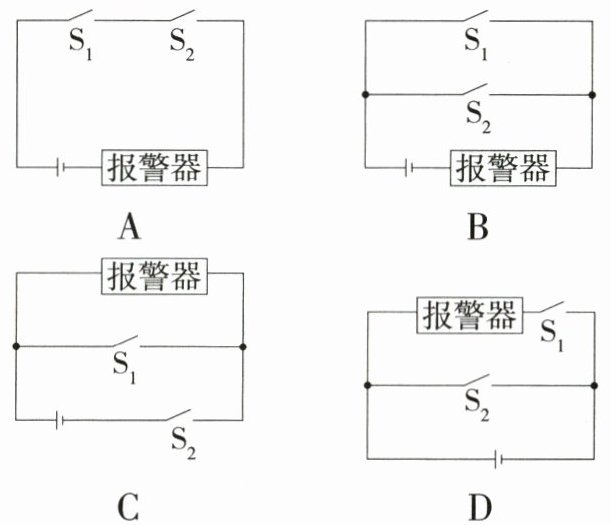

10. 科学方法模型法「2025四川巴中中考，★☆」保密室的报警器有两个开关按钮，当工作人员按下任一按钮时，报警器就会鸣响报警。下列电路符合要求的是（
B
）答案
10.B 由题意知,当工作人员按下任一按钮时,电路都会组成通路,报警器就会通电鸣响报警,说明两个开关互不影响,是并联的,而报警器在干路。故选B。
解析
【分析】
要解决该电路题，需先明确题目要求：按下任一开关时报警器都报警，说明两个开关独立工作、互不影响，应是并联连接，且报警器需在干路，保证任一开关闭合时电路都形成通路。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
根据题意，两个开关需满足“任一开关闭合，报警器工作”，因此两开关应并联，报警器在干路：
选项A：S₁、S₂串联，只有两个开关都闭合时电路才通路，报警器才工作，不符合要求；
选项B：S₁、S₂并联，报警器在干路，任一开关闭合，电路都形成通路，报警器工作，符合要求；
选项C：S₁与报警器并联，当S₁闭合时，报警器被短路，无法工作，不符合要求；
选项D：S₁与报警器串联，S₂在另一支路，闭合S₂时，报警器所在支路未通路，报警器不工作，不符合要求。
综上，正确选项为B。
【答案】
B
【知识点】
串并联电路特点、电路设计
【点评】
本题结合实际应用考查串并联电路的特点，需明确开关连接方式对电路的影响，属于基础电路应用题。
【难度系数】
0.6
要解决该电路题，需先明确题目要求：按下任一开关时报警器都报警，说明两个开关独立工作、互不影响，应是并联连接，且报警器需在干路，保证任一开关闭合时电路都形成通路。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
根据题意，两个开关需满足“任一开关闭合，报警器工作”，因此两开关应并联，报警器在干路：
选项A：S₁、S₂串联，只有两个开关都闭合时电路才通路，报警器才工作，不符合要求；
选项B：S₁、S₂并联，报警器在干路，任一开关闭合，电路都形成通路，报警器工作，符合要求；
选项C：S₁与报警器并联，当S₁闭合时，报警器被短路，无法工作，不符合要求；
选项D：S₁与报警器串联，S₂在另一支路，闭合S₂时，报警器所在支路未通路，报警器不工作，不符合要求。
综上，正确选项为B。
【答案】
B
【知识点】
串并联电路特点、电路设计
【点评】
本题结合实际应用考查串并联电路的特点，需明确开关连接方式对电路的影响，属于基础电路应用题。
【难度系数】
0.6

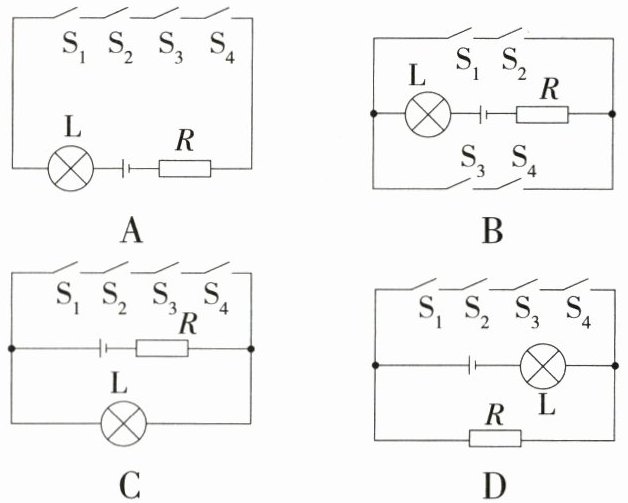

11.「2025黑龙江龙东地区中考，★☆」汽车已经成为现代社会常见的交通工具。婷婷同学发现只有所有车门都关闭（车门关闭相当于开关闭合），汽车内部的安全指示灯L才不亮；只要有任何一个车门未关闭，汽车内部的安全指示灯L就会发光。下列电路图符合汽车上述功能设计要求的是 （
C
）答案
11.C 由题意知,所有车门中只要有一个门没关闭,指示灯都会发光;开关全部闭合,指示灯才不发光,说明四个开关串联后与指示灯并联,为了防止短路,需要在电路中串联一个电阻。故选C。
解析
【分析】
首先明确题目要求：四个车门对应四个开关，车门关闭时开关闭合，需满足“所有开关都闭合时，指示灯L不亮；只要有一个开关断开，指示灯L就发光”。解题思路是逐一分析各选项的电路结构，结合开关通断时的电路状态，判断是否符合要求。
【解析】
选项A：四个开关串联后与灯L、电阻R串联，当所有开关闭合时，电路为通路，灯L发光，不符合“所有车门关闭灯不亮”的要求，排除。
选项B：电路中灯L与电源、电阻R串联，上下两个支路分别为S₁S₂、S₃S₄，当所有开关闭合时，支路导通，灯L仍处于通路，持续发光，不符合要求，排除。
选项C：四个开关串联组成一条支路，灯L与电源、电阻R组成另一条支路，两条支路并联。当所有开关都闭合时，开关支路导通，灯L被短路，因此灯L不亮；只要有一个开关断开，开关支路断开，电流通过灯L，灯L发光，完全符合题目要求。
选项D：灯L在干路，四个开关串联的支路与电阻R并联，当所有开关闭合时，灯L仍有电流通过，持续发光，不符合要求，排除。
【答案】
C
【知识点】
电路串并联、开关作用、短路
【点评】
本题结合汽车车门开关的实际场景，考查电路设计与分析能力，需根据题目给定的逻辑关系，判断开关与用电器的连接方式，分析不同开关状态下的电路通断情况，是一道贴近生活的电路基础题。
【难度系数】
0.5
首先明确题目要求：四个车门对应四个开关，车门关闭时开关闭合，需满足“所有开关都闭合时，指示灯L不亮；只要有一个开关断开，指示灯L就发光”。解题思路是逐一分析各选项的电路结构，结合开关通断时的电路状态，判断是否符合要求。
【解析】
选项A：四个开关串联后与灯L、电阻R串联，当所有开关闭合时，电路为通路，灯L发光，不符合“所有车门关闭灯不亮”的要求，排除。
选项B：电路中灯L与电源、电阻R串联，上下两个支路分别为S₁S₂、S₃S₄，当所有开关闭合时，支路导通，灯L仍处于通路，持续发光，不符合要求，排除。
选项C：四个开关串联组成一条支路，灯L与电源、电阻R组成另一条支路，两条支路并联。当所有开关都闭合时，开关支路导通，灯L被短路，因此灯L不亮；只要有一个开关断开，开关支路断开，电流通过灯L，灯L发光，完全符合题目要求。
选项D：灯L在干路，四个开关串联的支路与电阻R并联，当所有开关闭合时，灯L仍有电流通过，持续发光，不符合要求，排除。
【答案】
C
【知识点】
电路串并联、开关作用、短路
【点评】
本题结合汽车车门开关的实际场景，考查电路设计与分析能力，需根据题目给定的逻辑关系，判断开关与用电器的连接方式，分析不同开关状态下的电路通断情况，是一道贴近生活的电路基础题。
【难度系数】
0.5

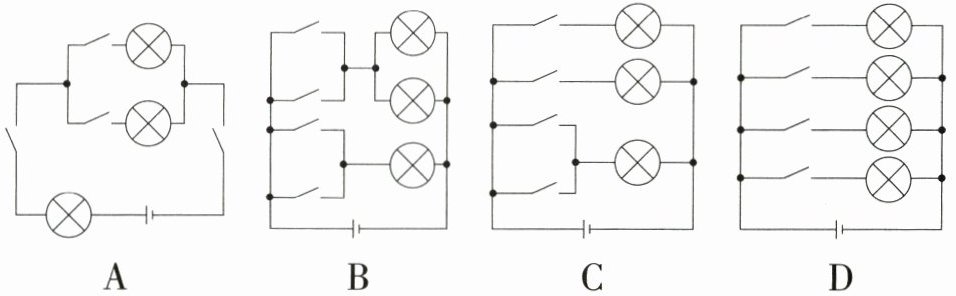

12. 科学方法模型法「2025江苏扬州中考，★☆」观察电动自行车发现:捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起;拨动向左或向右的转向灯开关,车尾对应一侧的转向指示灯就会亮起。车尾指示灯的电路原理图合理的是 (
A
B
C D
C
)A
B
C D
答案
12.C 不管捏紧左边还是右边的刹车把手,车尾的同一盏刹车指示灯均会亮起,说明两个开关都能控制指示灯,两开关互不影响,两开关并联后,与刹车指示灯串联;电动自行车的左、右转向灯可以单独工作,是并联的,一个开关控制一个转向灯。故选C。
解析
【分析】
要解决本题，需根据两种指示灯的工作特点分析电路连接方式：①刹车指示灯：左、右刹车开关任意闭合时，同一盏刹车灯都亮，说明两个刹车开关互不影响，应并联后与刹车灯串联；②转向灯：左、右转向灯单独工作，说明两个转向灯支路为并联，每个支路由对应开关控制。据此逐一判断选项。
【解析】
选项A：电路包含3个灯泡，不符合“刹车灯为1盏、转向灯为2盏”的要求，错误；
选项B：转向灯未实现“单独控制”，刹车灯的连接也不符合要求，错误；
选项C：上方两个支路分别对应左、右转向灯，各由独立开关控制，满足转向灯单独工作；下方两个开关并联后与刹车灯串联，符合刹车灯的控制要求，正确；
选项D：电路包含4个灯泡，不符合转向灯为2盏的要求，错误。
【答案】
C
【知识点】
电路串并联、开关的作用
【点评】
本题结合生活实际考查电路设计，需根据用电器的工作特点判断连接方式，是中考常见的电路分析题，注重理论联系实际。
【难度系数】
0.6
要解决本题，需根据两种指示灯的工作特点分析电路连接方式：①刹车指示灯：左、右刹车开关任意闭合时，同一盏刹车灯都亮，说明两个刹车开关互不影响，应并联后与刹车灯串联；②转向灯：左、右转向灯单独工作，说明两个转向灯支路为并联，每个支路由对应开关控制。据此逐一判断选项。
【解析】
选项A：电路包含3个灯泡，不符合“刹车灯为1盏、转向灯为2盏”的要求，错误；
选项B：转向灯未实现“单独控制”，刹车灯的连接也不符合要求，错误；
选项C：上方两个支路分别对应左、右转向灯，各由独立开关控制，满足转向灯单独工作；下方两个开关并联后与刹车灯串联，符合刹车灯的控制要求，正确；
选项D：电路包含4个灯泡，不符合转向灯为2盏的要求，错误。
【答案】
C
【知识点】
电路串并联、开关的作用
【点评】
本题结合生活实际考查电路设计，需根据用电器的工作特点判断连接方式，是中考常见的电路分析题，注重理论联系实际。
【难度系数】
0.6
