学习任务二 并联电路的电流规律
|实验探究|
探究并联电路中干路电流与各支路电流的关系
[实验思路]
在如图所示的电路中，在A、B、C三点接入电流表，分别测量支路和干路中的电流大小，根据实验数据判定并联电路中干路电流与各支路电流的关系。
[实验过程]

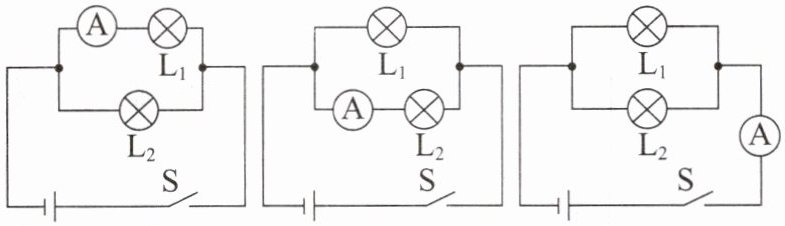

(1)设计实验电路，画出分别用电流表测量A、B、C三点电流的电路图。

(2)根据电路图连接电路，并进行测量。
(3)把测量数据记录在表格中。
(4)换上另外两个规格（选填“相同”或“不同”）的小灯泡，再次测量并记录各点的电流。

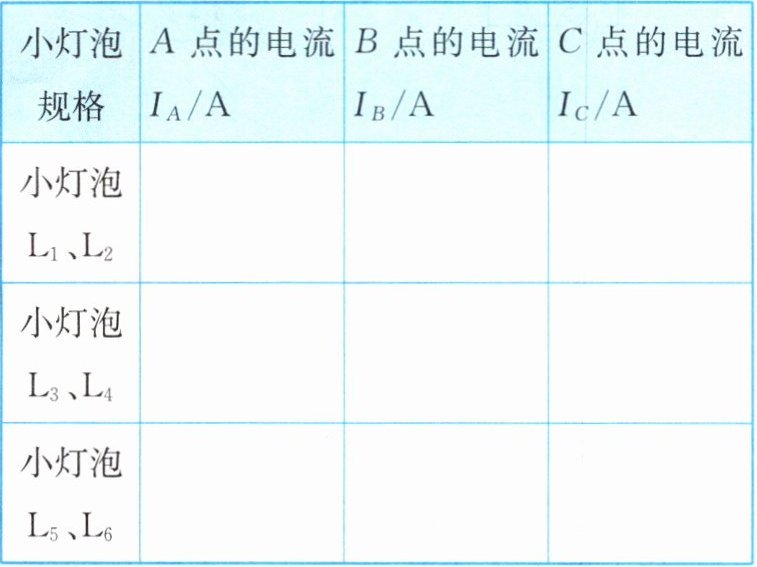

(5)实验数据如下表所示。


[实验结论]
在并联电路中，A、B、C三点的电流$I_A$、$I_B$、$I_C$的大小满足。
|探究归纳|
1.在并联电路中，干路中的电流等于。
2.实验中要选用规格不同的灯泡，这样才能得出普遍性的规律。
3.实验改进

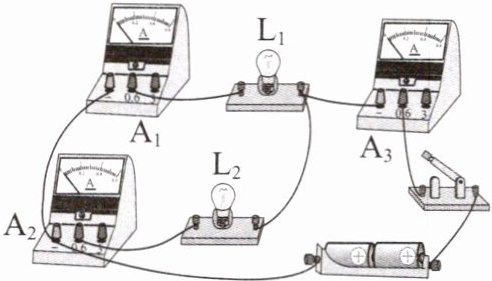

本实验可以把三个相同规格的电流表直接接到A、B、C三点上，同时测出$I_A$、$I_B$、$I_C$的大小，如图所示。

[实验过程](4)不同
[实验结论]$I_C=I_A+I_B$
[探究归纳]1.各支路中的电流之和
