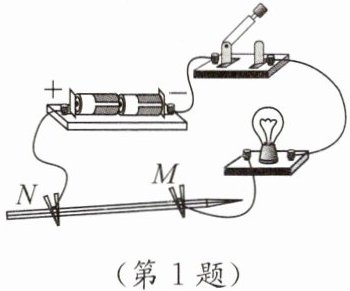

1. 母题 教材P89图14-8改编 将一段铅笔芯接入如图所示的电路来模拟滑动变阻器的工作原理，N端的夹子固定，闭合开关，移动M端的夹子，发现小灯泡的亮度发生变化。下列说法不正确的是 （）

A.通过铅笔芯的电流发生了变化
B.铅笔芯的总电阻发生了变化
C.铅笔芯接入电路的电阻发生了变化
D.若小灯泡的亮度变化不明显，可以将电流表串联到电路中进行观察

（第1题）（第2题）

1.B

2. 关于如图所示的滑动变阻器，下列说法正确的是
（）

A.电阻丝最好是用铜制成的导体，缠绕电阻丝的圆筒最好是绝缘体
B.接线柱C、D不能通过滑片与电阻丝相连接
C.滑动变阻器串联在电路中可改变电路中的电流
D.滑动变阻器的铭牌上标有“10 Ω 2 A”的字样，其中“2 A”是指使用滑动变阻器的电流

2.C

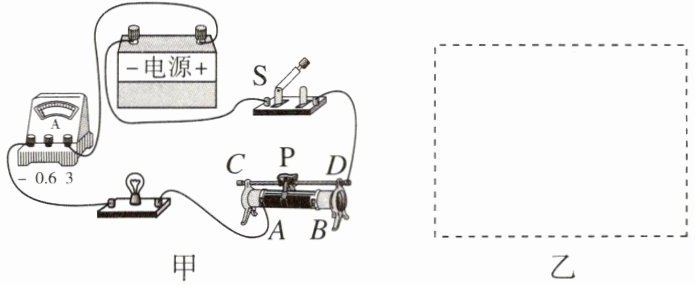

3.[兰州城关区期中] 在“学习使用滑动变阻器的活动”中，同学们连接了如图甲所示的电路。

甲 乙
(1)请在图乙虚线框内画出对应图甲的电路图。
(2)连接好电路，闭合开关S前，应将滑动变阻器的滑片P移动到（填“A”或“B”）端。闭合开关S开始实验，实验过程中，要使灯泡变亮，应将滑动变阻器的滑片P向（填“A”或“B”）端移动，此过程中电流表的示数将（填“变大”“变小”或“不变”）。
(3)甲同学连接好电路，闭合开关后，发现无论怎样移动滑片P，电流表示数较小且不变、灯的亮度不发生变化，而且一直很暗，这可能是滑动变阻器同时连接了（填字母）两个接线柱。
(4)乙同学连接电路时，当接完最后一根导线，灯泡立刻发出耀眼的光并很快熄灭。请找出实验操作中的两个不当之处:(滑动变阻器选择了“一上一下”两个接线柱)
①；
②。

3.(1)如图所示。
(2)B;A;变大
(3)A、B
(4)①连接电路时开关没有断开
②没有将滑动变阻器接入电路的阻值调至最大
【点拨】如果滑动变阻器同时接下面两个接线柱A、B，滑动变阻器阻值全部接入电路，滑动变阻器成为定值电阻，故无论怎样移动滑动变阻器的滑片，电流表示数都不变，且灯泡的亮度比较暗。

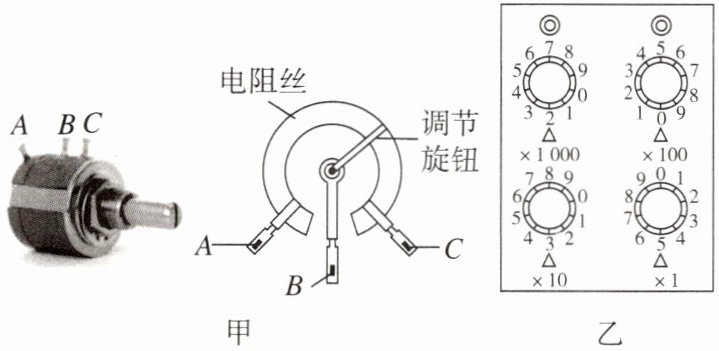

4. 电位器是电气设备中常用的电路元件(如图甲所示),已知接入电路的电阻越小,音量越大,若要实现沿逆时针旋转调节旋钮时,提高音量,必须将B和(填“A”或“C”)接入电路。如图乙所示的是电阻箱,此时接入电路的电阻值是Ω。

4.A;2035 【点拨】根据题意,沿逆时针旋转调节旋钮时提高音量,即电路中的电流变大,则电位器接入电路中的阻值变小。根据电位器工作原理可知,应将调节旋钮以左的电阻丝接入电路,即B和A接入电路。图乙中电阻箱阻值R=2×1 000 Ω+0×100 Ω+3×10 Ω+5×1 Ω=2 035 Ω。

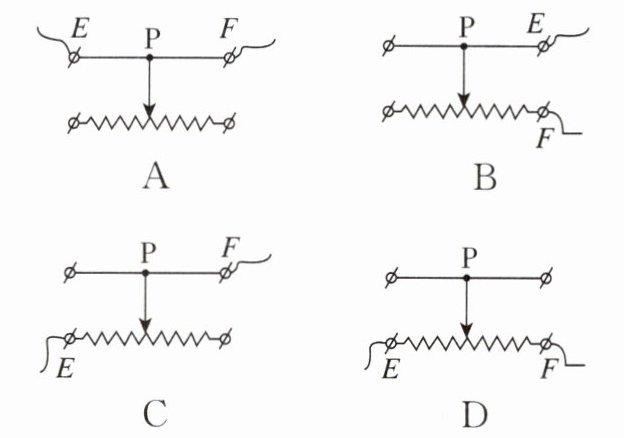

5.[成都中考]小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（）

5.B
